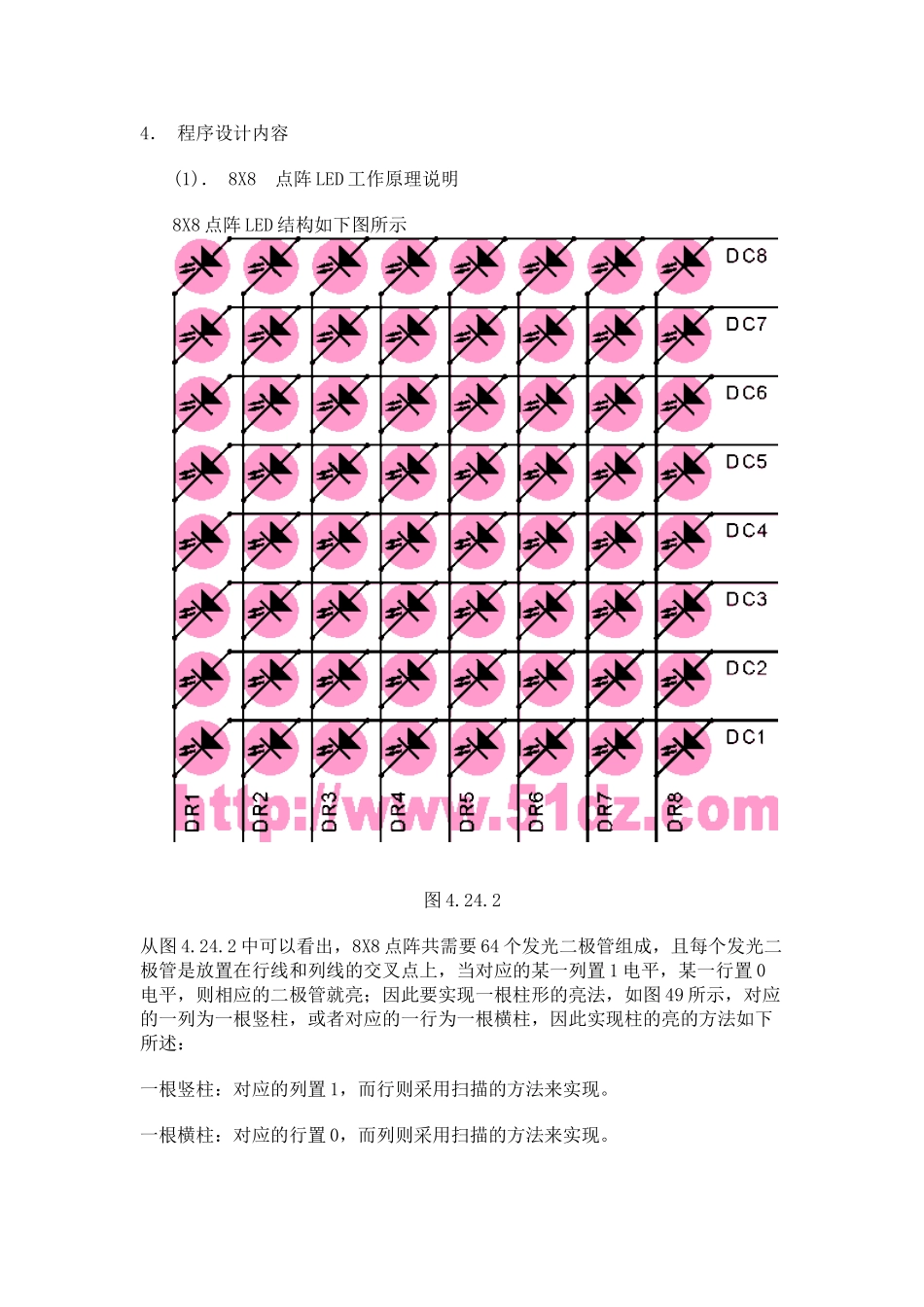

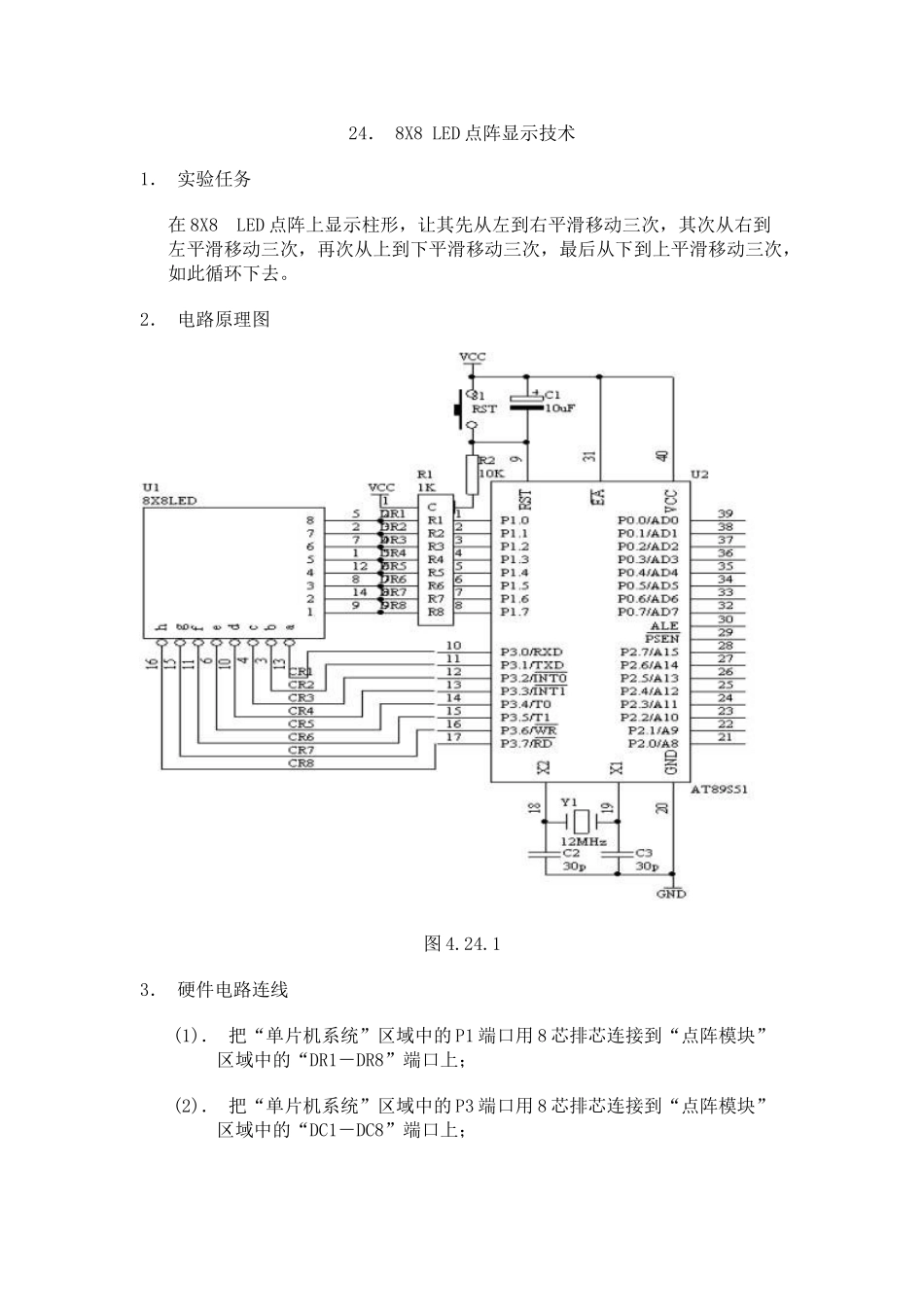

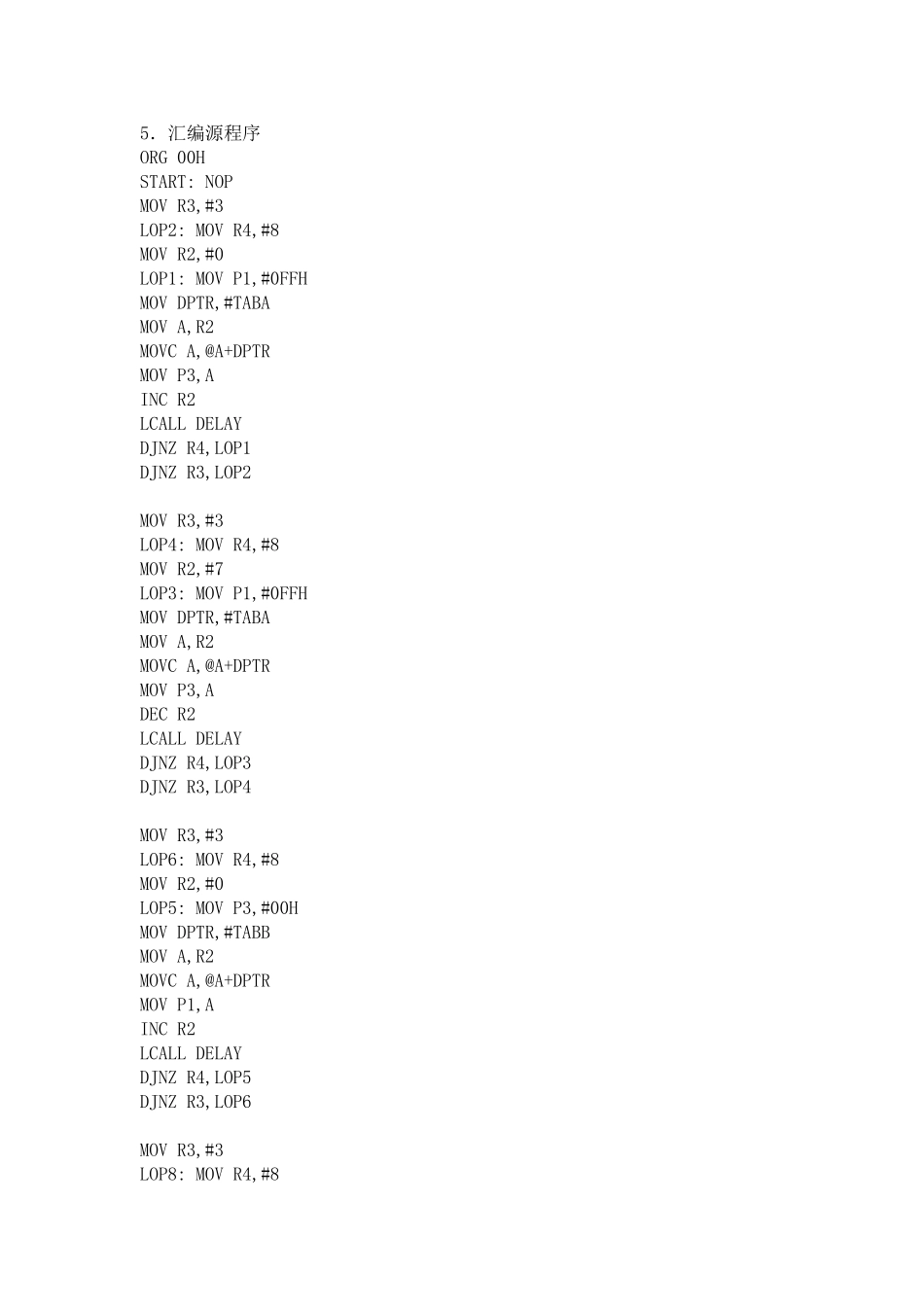

24． 8X8 LED 点阵显示技术 1． 实验任务 在 8X8 LED 点阵上显示柱形，让其先从左到右平滑移动三次，其次从右到左平滑移动三次，再次从上到下平滑移动三次，最后从下到上平滑移动三次，如此循环下去。 2． 电路原理图 图 4.24.1 3． 硬件电路连线 (1)． 把“单片机系统”区域中的 P1 端口用 8 芯排芯连接到“点阵模块”区域中的“DR1－DR8”端口上； (2)． 把“单片机系统”区域中的 P3 端口用 8 芯排芯连接到“点阵模块”区域中的“DC1－DC8”端口上； 4． 程序设计内容 (1)． 8X8 点阵 LED 工作原理说明 8X8 点阵 LED 结构如下图所示 图 4.24.2 从图 4.24.2 中可以看出，8X8 点阵共需要 64 个发光二极管组成，且每个发光二极管是放置在行线和列线的交叉点上，当对应的某一列置 1 电平，某一行置 0电平，则相应的二极管就亮；因此要实现一根柱形的亮法，如图 49 所示，对应的一列为一根竖柱，或者对应的一行为一根横柱，因此实现柱的亮的方法如下所述： 一根竖柱：对应的列置 1，而行则采用扫描的方法来实现。 一根横柱：对应的行置 0，而列则采用扫描的方法来实现。 5．汇编源程序ORG 00HSTART: NOPMOV R3,#3LOP2: MOV R4,#8MOV R2,#0LOP1: MOV P1,#0FFHMOV DPTR,#TABAMOV A,R2MOVC A,@A+DPTRMOV P3,AINC R2LCALL DELAYDJNZ R4,LOP1DJNZ R3,LOP2MOV R3,#3LOP4: MOV R4,#8MOV R2,#7LOP3: MOV P1,#0FFHMOV DPTR,#TABAMOV A,R2MOVC A,@A+DPTRMOV P3,ADEC R2LCALL DELAYDJNZ R4,LOP3DJNZ R3,LOP4MOV R3,#3LOP6: MOV R4,#8MOV R2,#0LOP5: MOV P3,#00HMOV DPTR,#TABBMOV A,R2MOVC A,@A+DPTRMOV P1,AINC R2LCALL DELAYDJNZ R4,LOP5DJNZ R3,LOP6MOV R3,#3LOP8: MOV R4,#8MOV R2,#7LOP7: MOV P3,#00HMOV DPTR,#TABBMOV A,R2MOVC A,@A+DPTRMOV P1,ADEC R2LCALL DELAYDJNZ R4,LOP7DJNZ R3,LOP8LJMP STARTDELAY: MOV R5,#10D2: MOV R6,#20D1: MOV R7,#248DJNZ R7,$DJNZ R6,D1DJNZ R5,D2RETTABA: DB 0FEH,0FDH,0FBH,0F7H,0EFH,0DFH,0BFH,07FHTABB: DB 01H,02H,04H,08H,10H,20H,40H,80HEND6． C 语言源程序#include
unsigned char code taba[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f};unsigned char code tabb[]={0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80};void delay(void){unsigned char i,j;for(i=10;i>0;i--)for(j=248;j>0;j--);}void delay1(void){unsigned char i,j,k;for(k=10;k>0;k--)for(i=20;i>0;i--)for(j=248;j>0;j--);}void main(void){unsigned char i,j;while(1){for(j=0;j<3;j++) //from left to right 3 time{for(i=0;i<8;i++){P3=taba[i];P1=0xff;delay1();}}for(j=0;j<3;j++) //from right to left 3 time{for(i=0;i<8;i++){P3=taba[7-i];P1=0xff;delay1();}}for(j=0;j<3;j++) //from top to bottom 3 time{for(i=0;i<8;i++){P3=0x00;P1=tabb[7-i];delay1();}}for(j=0;j<3;j++) //from bottom to top 3 time{for(i=0;i<8;i++){P3=0x00;P1=tabb[i];delay1();}}}}
