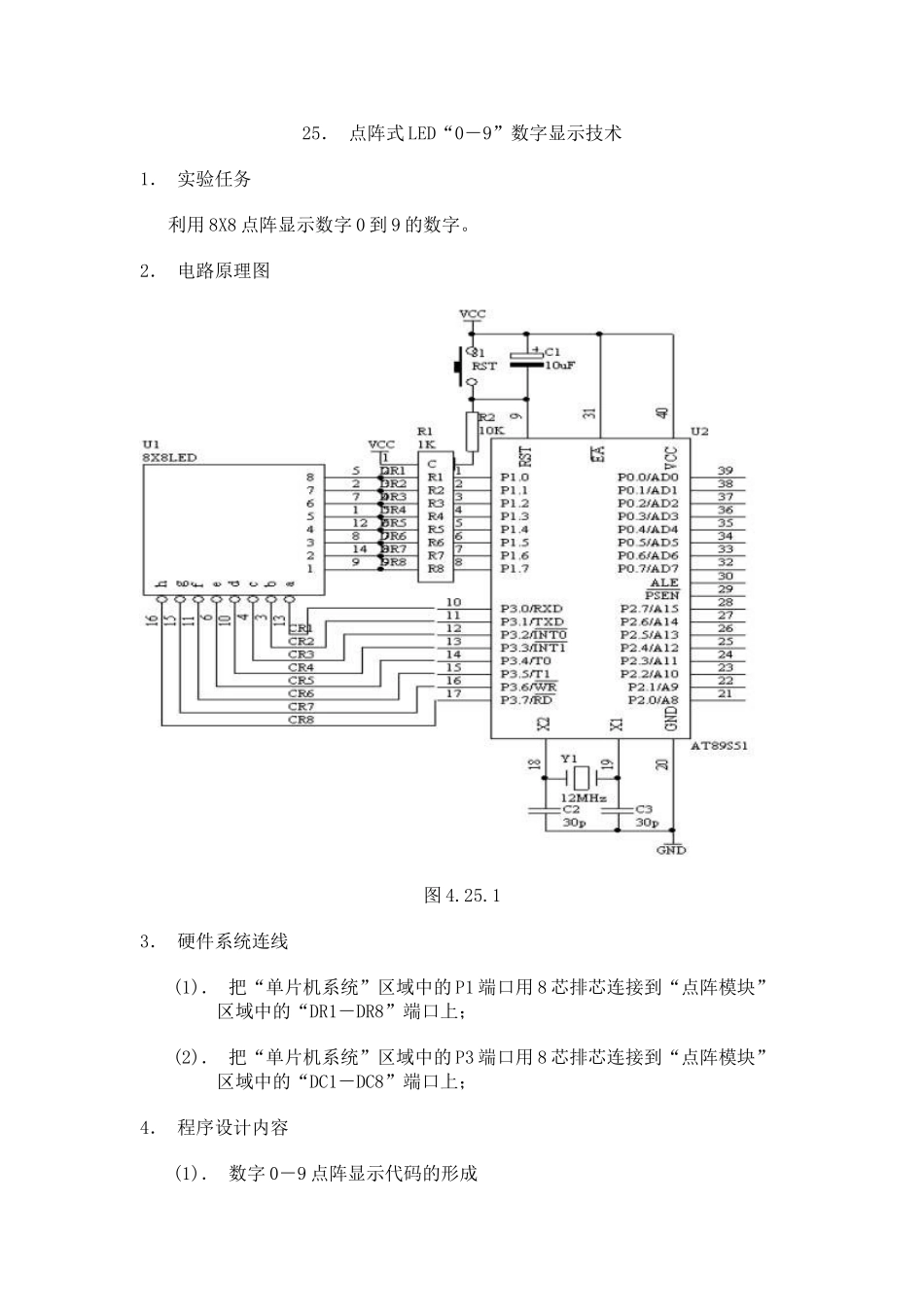

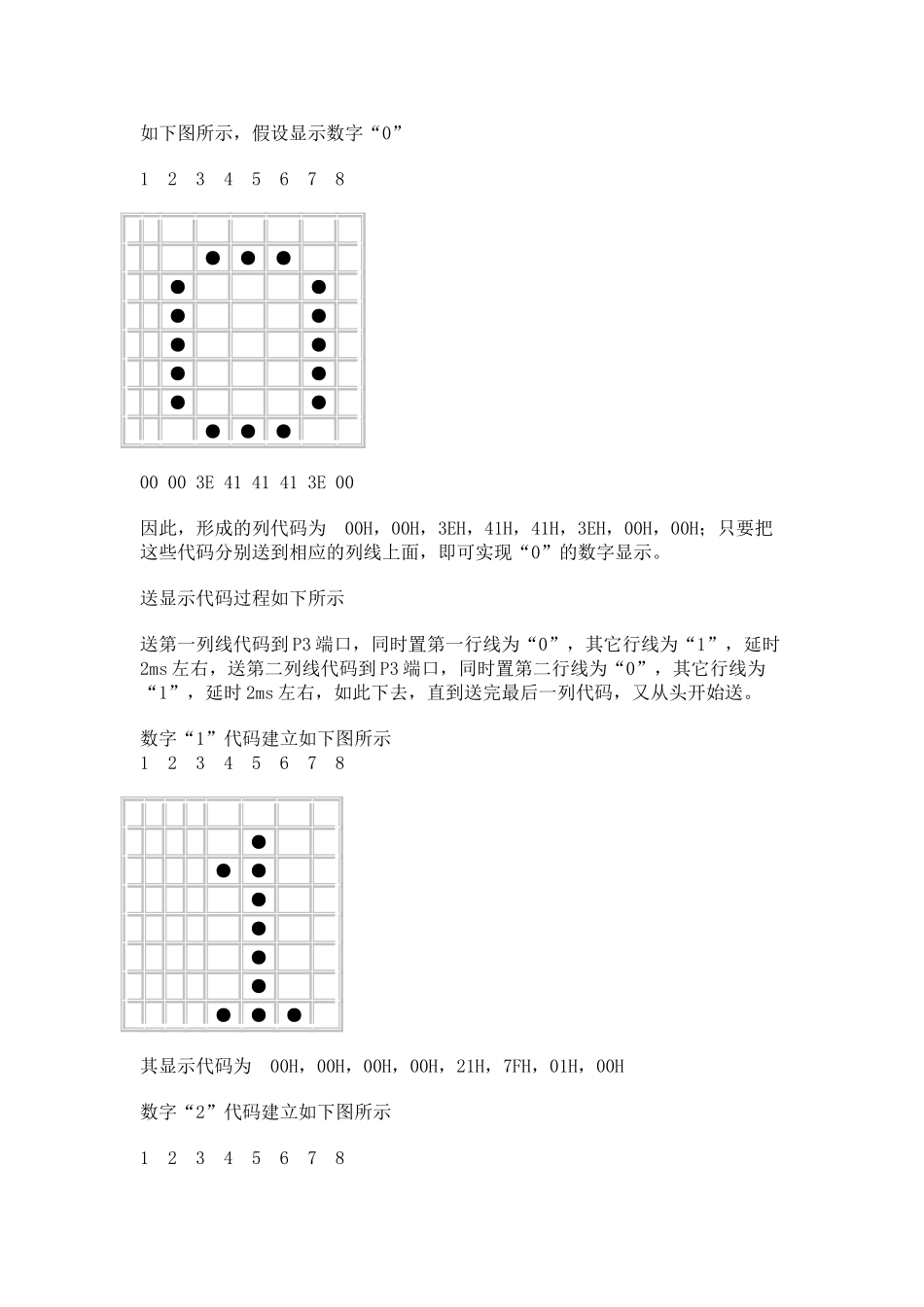

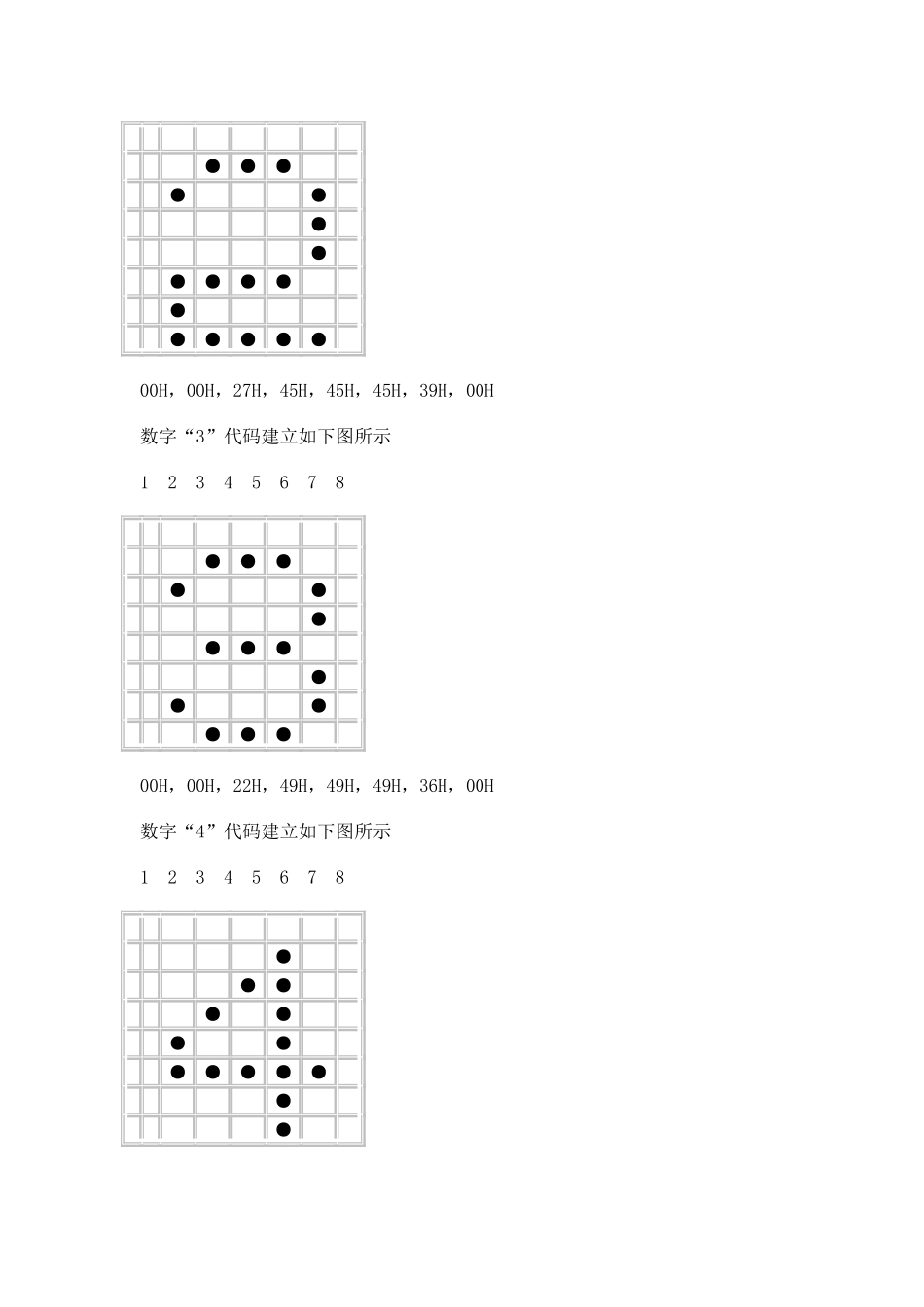

25． 点阵式 LED“0－9”数字显示技术 1． 实验任务 利用 8X8 点阵显示数字 0 到 9 的数字。 2． 电路原理图 图 4.25.1 3． 硬件系统连线 (1)． 把“单片机系统”区域中的 P1 端口用 8 芯排芯连接到“点阵模块”区域中的“DR1－DR8”端口上； (2)． 把“单片机系统”区域中的 P3 端口用 8 芯排芯连接到“点阵模块”区域中的“DC1－DC8”端口上； 4． 程序设计内容 (1)． 数字 0－9 点阵显示代码的形成 如下图所示，假设显示数字“0” 1 2 3 4 5 6 7 8 ●●● ● ● ● ● ● ● ● ● ● ● ●●● 00 00 3E 41 41 41 3E 00 因此，形成的列代码为 00H，00H，3EH，41H，41H，3EH，00H，00H；只要把这些代码分别送到相应的列线上面，即可实现“0”的数字显示。 送显示代码过程如下所示 送第一列线代码到 P3 端口，同时置第一行线为“0”，其它行线为“1”，延时2ms 左右，送第二列线代码到 P3 端口，同时置第二行线为“0”，其它行线为“1”，延时 2ms 左右，如此下去，直到送完最后一列代码，又从头开始送。 数字“1”代码建立如下图所示1 2 3 4 5 6 7 8 ● ●● ● ● ● ● ●●● 其显示代码为 00H，00H，00H，00H，21H，7FH，01H，00H 数字“2”代码建立如下图所示 1 2 3 4 5 6 7 8 ●●● ● ● ● ● ●●●● ● ●●●●● 00H，00H，27H，45H，45H，45H，39H，00H 数字“3”代码建立如下图所示 1 2 3 4 5 6 7 8 ●●● ● ● ● ●●● ● ● ● ●●● 00H，00H，22H，49H，49H，49H，36H，00H 数字“4”代码建立如下图所示 1 2 3 4 5 6 7 8 ● ●● ● ● ● ● ●●●●● ● ● 00H，00H，0CH，14H，24H，7FH，04H，00H 数字“5”代码建立如下图所示 1 2 3 4 5 6 7 8 ●●●●● ● ●●●● ● ● ● ● ●●● 00H，00H，72H，51H，51H，51H，4EH，00H 数字“6”代码建立如下图所示 1 2 3 4 5 6 7 8 ●●● ● ● ● ●●●● ● ● ● ● ●●● 00H，00H，3EH，49H，49H，49H，26H，00H 数字“7”代码建立如下图所示 1 2 3 4 5 6 7 8 ●●●●● ● ● ● ● ● ● 00H，00H，40H，40H，40H，4FH，70H，00H 数字“8”代码建立如下图所示 1 2 3 4 5 6 7 8 ●●● ● ● ● ● ●●● ● ● ● ...
