安徽省中考物理 专题突破（九）“内阻”的相关计算复习课件-人教版初中九年级全册物理课件

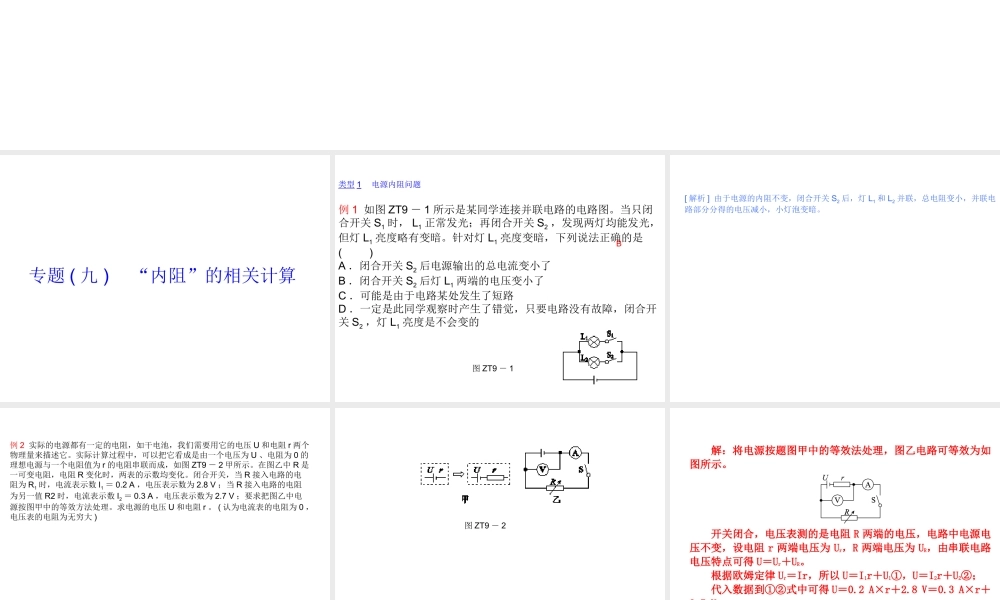

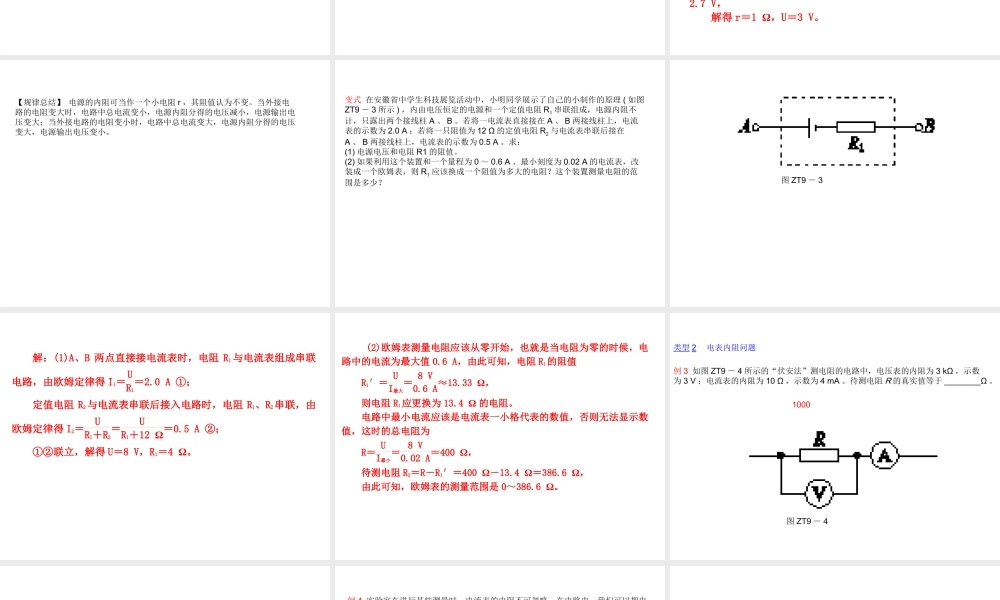

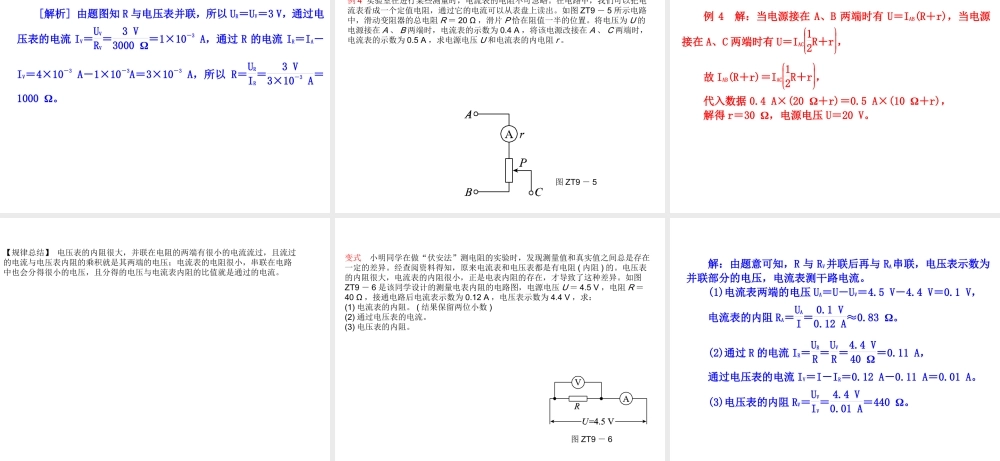

专题突破方案专题 ( 九 ) “内阻”的相关计算专题 ( 九 ) “内阻”的相关计算专题 ( 九 ) “内阻”的相关计算专题 ( 九 ) “内阻”的相关计算类型 1 电源内阻问题例 1 如图 ZT9 － 1 所示是某同学连接并联电路的电路图。当只闭合开关 S1 时， L1 正常发光；再闭合开关 S2 ，发现两灯均能发光，但灯 L1 亮度略有变暗。针对灯 L1 亮度变暗，下列说法正确的是( )A ．闭合开关 S2 后电源输出的总电流变小了B ．闭合开关 S2 后灯 L1 两端的电压变小了C ．可能是由于电路某处发生了短路D ．一定是此同学观察时产生了错觉，只要电路没有故障，闭合开关 S2 ，灯 L1 亮度是不会变的 图 ZT9 － 1B 专题 ( 九 ) “内阻”的相关计算专题 ( 九 ) “内阻”的相关计算[ 解析 ] 由于电源的内阻不变，闭合开关 S2 后，灯 L1 和 L2 并联，总电阻变小，并联电路部分分得的电压减小，小灯泡变暗。专题 ( 九 ) “内阻”的相关计算例 2 实际的电源都有一定的电阻，如干电池，我们需要用它的电压 U 和电阻 r 两个物理量来描述它。实际计算过程中，可以把它看成是由一个电压为 U 、电阻为 0 的理想电源与一个电阻值为 r 的电阻串联而成，如图 ZT9 － 2 甲所示。在图乙中 R 是一可变电阻，电阻 R 变化时，两表的示数均变化。闭合开关，当 R 接入电路的电阻为 R1 时，电流表示数 I1 ＝ 0.2 A ，电压表示数为 2.8 V ；当 R 接入电路的电阻为另一值 R2 时，电流表示数 I2 ＝ 0.3 A ，电压表示数为 2.7 V ；要求把图乙中电源按图甲中的等效方法处理。求电源的电压 U 和电阻 r 。 ( 认为电流表的电阻为 0 ，电压表的电阻为无穷大 )专题 ( 九 ) “内阻”的相关计算图 ZT9 － 2专题 ( 九 ) “内阻”的相关计算专题 ( 九 ) “内阻”的相关计算解：将电源按题图甲中的等效法处理，图乙电路可等效为如图所示。 开关闭合，电压表测的是电阻 R 两端的电压，电路中电源电压不变，设电阻 r 两端电压为 Ur，R 两端电压为 UR，由串联电路电压特点可得 U＝Ur＋UR。 根据欧姆定律 Ur＝Ir，所以 U＝I1r＋U1①，U＝I2r＋U2②； 代入数据到①②式中可得 U＝0.2 A×r＋2.8 V＝0.3 A×r＋2.7 V， 解得 r＝1 Ω，U＝3 V。 专题 ( 九 ) “内阻”的相关计算【规律总结】 电源的内阻可当作一个小电阻 r ，其阻值认为不...
