安徽省中考物理 专题突破（六）动态杠杆问题及计算复习课件-人教版初中九年级全册物理课件

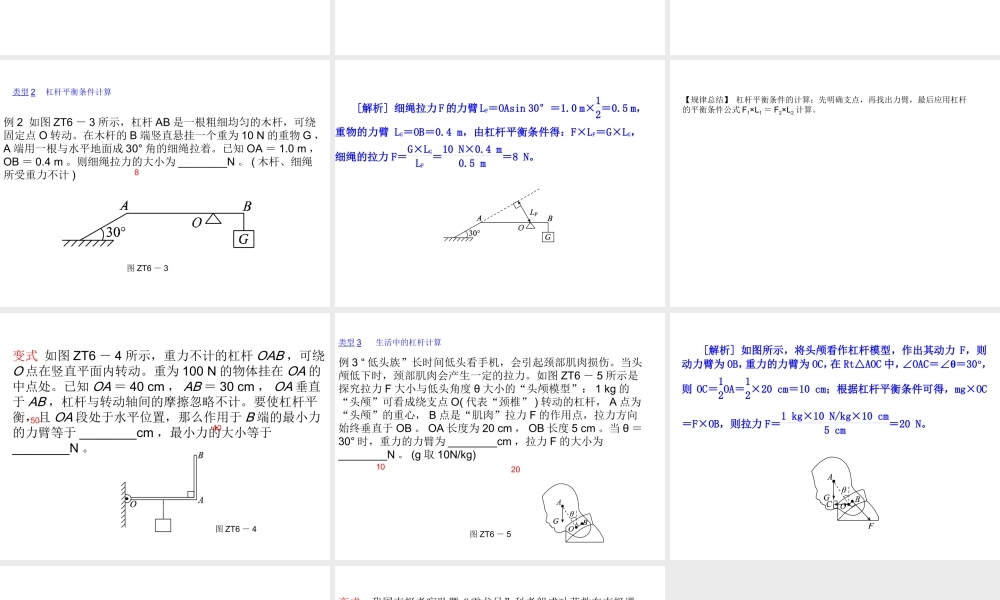

专题突破方案专题 ( 六 ) 动态杠杆问题及计算专题 ( 六 ) 动态杠杆问题及计算专题 ( 六 ) 动态杠杆问题及计算类型 1 杠杆的动态平衡判断专题 ( 六 ) 动态杠杆问题及计算例 1 如图 ZT6 － 1 所示，一根重木棒在水平动力 ( 拉力 )F 的作用下以 O 点为轴，由竖直位置逆时针匀速转到水平位置的过程中，若动力臂为 L ，阻力与阻力臂的乘积为 M ，则 ( )A ． F 增大， L 增大， M 增大B ． F 增大， L 减小， M 减小C ． F 增大， L 减小， M 增大D ． F 减小， L 增大， M 增大图 ZT6 － 1C专题 ( 六 ) 动态杠杆问题及计算[ 解析 ] 如图所示，当重木棒从图甲位置向图乙位置转动时，阻力 G( 重力 ) 不变，阻力臂从 OA 到 OA′ 变大，动力臂从 OD 到 OD′ 变小，根据“动力 × 动力臂＝阻力 × 阻力臂”，所以“阻力 × 阻力臂”乘积变大，即 M 增大，且“动力 × 动力臂”变大。重木棒从甲位置向乙位置转动时，动力臂变小，即 L 减小；因为“动力 × 动力臂”变大，动力臂变小，所以动力 F 增大。专题 ( 六 ) 动态杠杆问题及计算专题 ( 六 ) 动态杠杆问题及计算【规律总结】 判断杠杆力的大小变化时，先设 F1 为变化的力，再在L1 、 L2 、 F2 中找不变的量，最后根据杠杆的平衡条件列式来判断。专题 ( 六 ) 动态杠杆问题及计算专题 ( 六 ) 动态杠杆问题及计算变式 如图 ZT6 － 2 所示，重力为 G 的均匀木棒竖直悬于 O 点，在其下端施加一个始终垂直于棒的拉力 F ，让棒缓慢转到图中虚线所示位置，在转动的过程中 ( )A ．动力臂逐渐变大B ．阻力臂逐渐变大C ．动力 F 保持不变D ．动力 F 逐渐减小图 ZT6 － 2B专题 ( 六 ) 动态杠杆问题及计算专题 ( 六 ) 动态杠杆问题及计算[ 解析 ] 将杠杆缓慢地由最初位置拉到虚线位置时，拉力 F 始终垂直于木棒，则动力臂不变，故 A 错误；阻力为杠杆的重力，其大小不变，当木棒在竖直位置时，重力的力臂为 0 ，转过一定角后，重力的力臂 ( 阻力臂 ) 逐渐变大，故 B 正确；因阻力 ( 即重力 ) 不变，阻力臂变大，动力臂不变，所以，由杠杆的平衡条件 F1L1 ＝F2L2 可知，动力 F 变大，故 C 、 D 错误。专题 ( 六 ) 动态杠杆问题及计算类型 2 杠杆平衡条件计算例 2 如图 ZT6 － 3 所示，杠杆 AB 是一根粗细...
