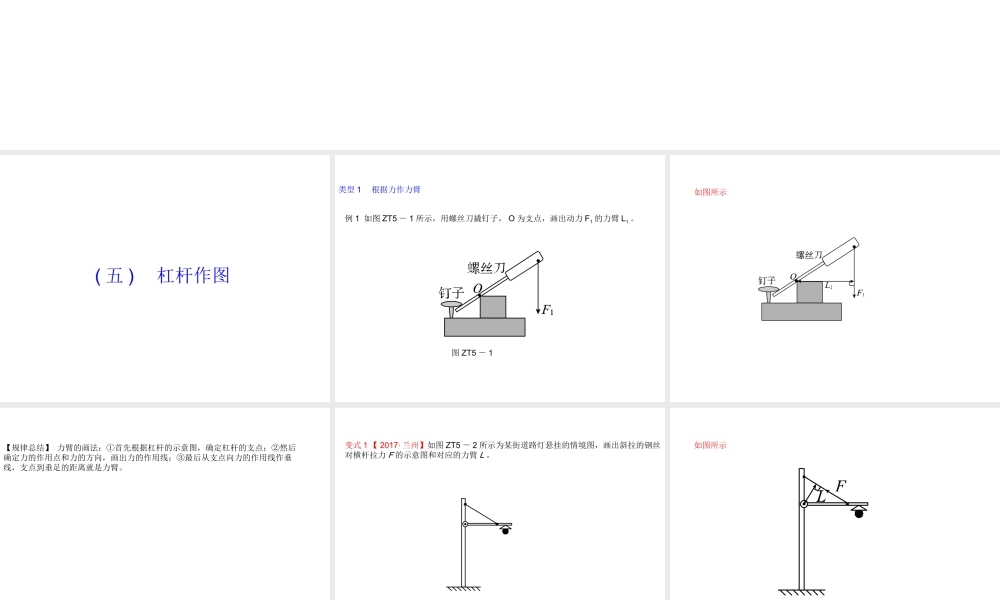

专题突破方案( 五 ) 杠杆作图( 五 ) 杠杆作图( 五 ) 杠杆作图类型 1 根据力作力臂( 五 ) 杠杆作图例 1 如图 ZT5 - 1 所示,用螺丝刀撬钉子, O 为支点,画出动力 F1 的力臂 L1
图 ZT5 - 1( 五 ) 杠杆作图 如图所示( 五 ) 杠杆作图【规律总结】 力臂的画法:①首先根据杠杆的示意图,确定杠杆的支点;②然后确定力的作用点和力的方向,画出力的作用线;③最后从支点向力的作用线作垂线,支点到垂足的距离就是力臂
( 五 ) 杠杆作图变式 1 【 2017· 兰州】如图 ZT5 - 2 所示为某街道路灯悬挂的情境图,画出斜拉的钢丝对横杆拉力 F 的示意图和对应的力臂 L

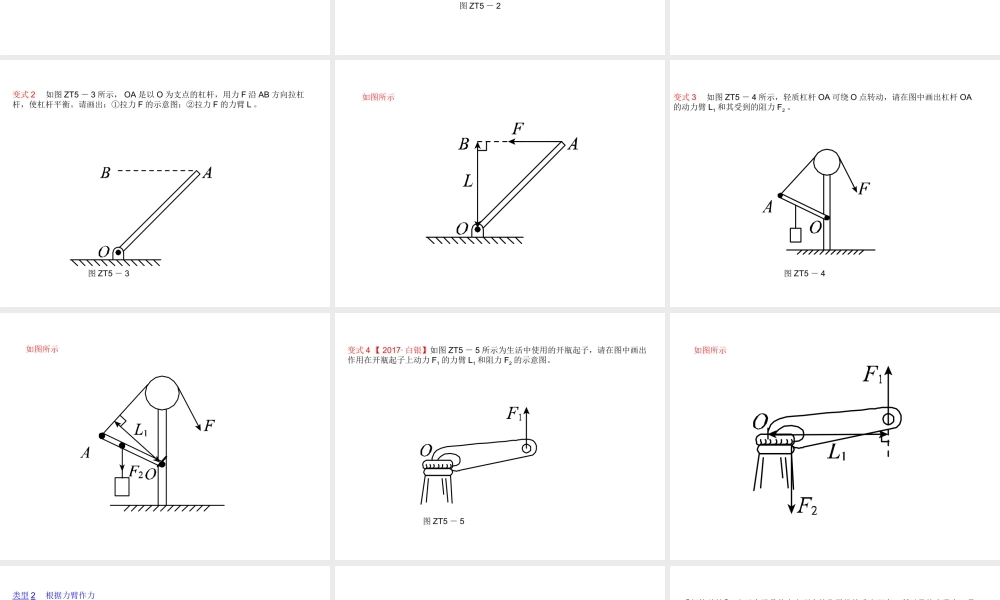

图 ZT5 - 2 ( 五 ) 杠杆作图 如图所示( 五 ) 杠杆作图变式 2 如图 ZT5 - 3 所示, OA 是以 O 为支点的杠杆,用力 F 沿 AB 方向拉杠杆,使杠杆平衡
请画出:①拉力 F 的示意图;②拉力 F 的力臂 L
图 ZT5 - 3 ( 五 ) 杠杆作图 如图所示( 五 ) 杠杆作图变式 3 如图 ZT5 - 4 所示,轻质杠杆 OA 可绕 O 点转动,请在图中画出杠杆 OA的动力臂 L1 和其受到的阻力 F2
图 ZT5 - 4 ( 五 ) 杠杆作图 如图所示( 五 ) 杠杆作图变式 4 【 2017· 白银】如图 ZT5 - 5 所示为生活中使用的开瓶起子,请在图中画出作用在开瓶起子上动力 F1 的力臂 L1 和阻力 F2 的示意图

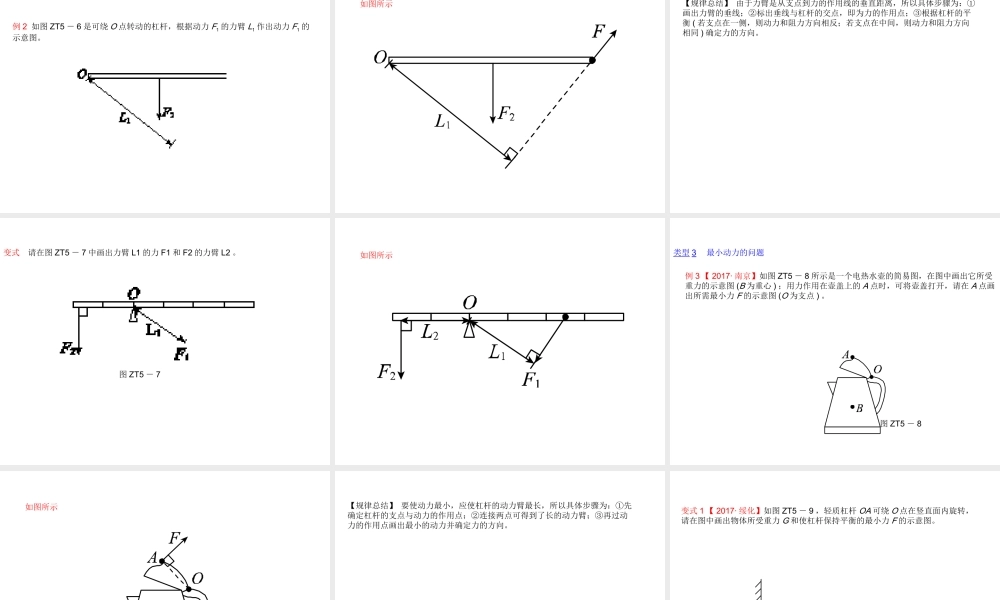

图 ZT5 - 5 ( 五 ) 杠杆作图 如图所示( 五 ) 杠杆作图类型 2 根据力臂作力例 2 如图 ZT5 - 6 是可绕 O 点转动的杠杆,根据动力 F1 的力臂 L1 作出动力 F1 的示意图
( 五 ) 杠杆作图 如图所示( 五 ) 杠杆作图【规律总结】 由于力臂是从支点到力的作用线的垂直距离,所
