安徽省中考物理一轮复习 第16章 能源课件-人教版初中九年级全册物理课件

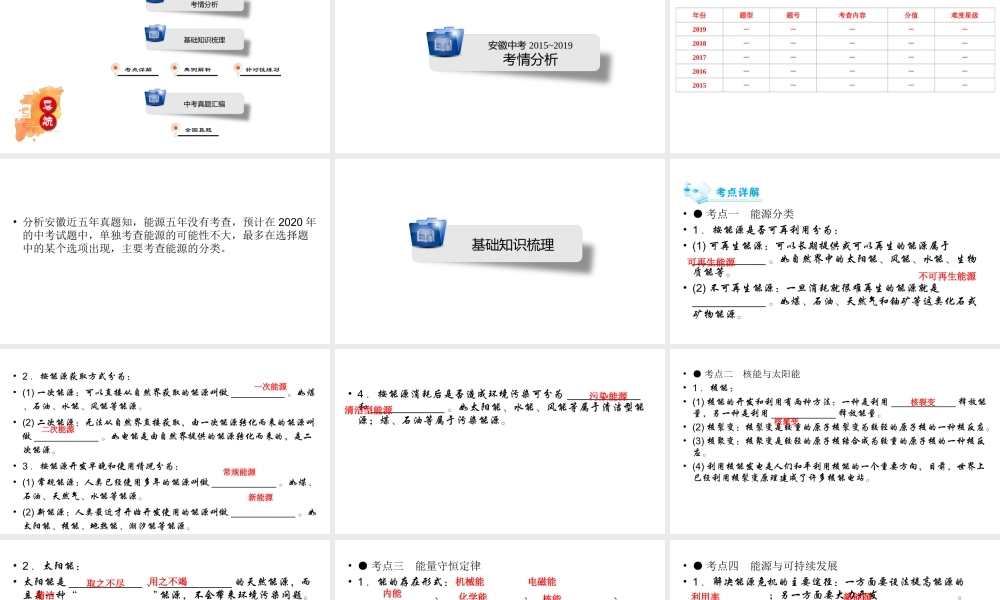

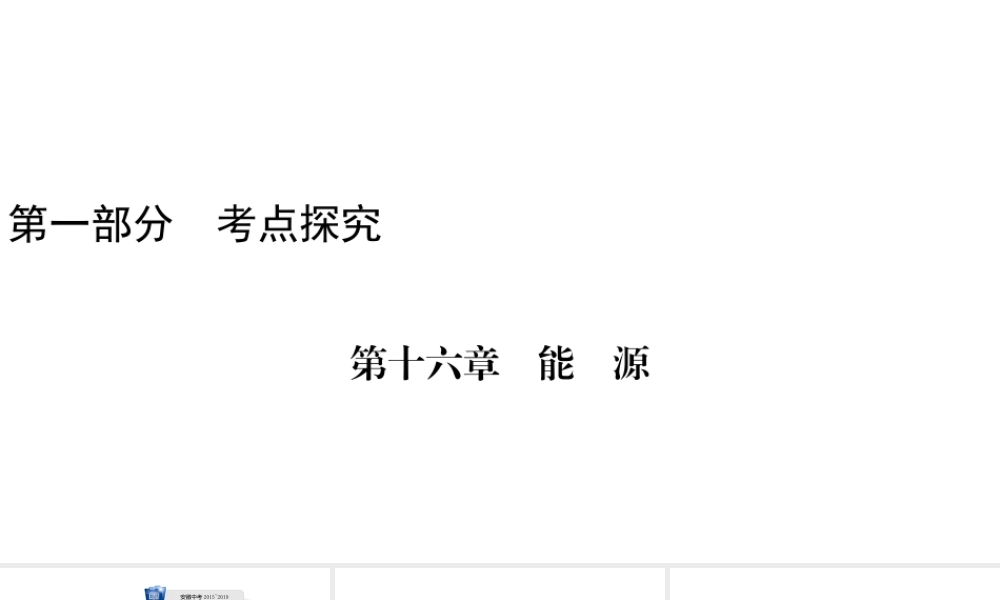

第一部分 考点探究第十六章 能 源安徽中考 2015~2019考情分析基础知识梳理中考真题汇编考点详解 典例解析 针对性练习 全国真题 安徽中考 2015~2019考情分析年份题型题号考查内容分值难度星级2019－－－－－2018－－－－－2017－－－－－2016－－－－－2015－－－－－• 分析安徽近五年真题知，能源五年没有考查，预计在 2020 年的中考试题中，单独考查能源的可能性不大，最多在选择题中的某个选项出现，主要考查能源的分类。基础知识梳理• ● 考点一 能源分类• 1 ．按能源是否可再利用分为：• (1) 可再生能源：可以长期提供或可以再生的能源属于____________ 。如自然界中的太阳能、风能、水能、生物质能等。• (2) 不可再生能源：一旦消耗就很难再生的能源就是____________ 。如煤、石油、天然气和铀矿等这类化石或矿物能源。可再生能源 不可再生能源 • 2 ．按能源获取方式分为：• (1) 一次能源：可以直接从自然界获取的能源叫做 __________ 。如煤、石油、水能、风能等能源。• (2) 二次能源：无法从自然界直接获取，由一次能源转化而来的能源叫做 ____________ 。如电能是由自然界提供的能源转化而来的，是二次能源。• 3 ．按能源开发早晚和使用情况分为：• (1) 常规能源：人类已经使用多年的能源叫做 ____________ 。如煤、石油、天然气、水能等能源。• (2) 新能源：人类最近才开始开发使用的能源叫做 ____________ 。如太阳能、核能、地热能、潮汐能等能源。一次能源 二次能源 常规能源 新能源 • 4 ．按能源消耗后是否造成环境污染可分为 ____________和 ____________ 。如太阳能、水能、风能等属于清洁型能源；煤、石油等属于污染能源。污染能源 清洁型能源 • ● 考点二 核能与太阳能• 1 ．核能：• (1) 核能的开发和利用有两种方法：一种是利用 ____________ 释放能量，另一种是利用 ____________ 释放能量。• (2) 核裂变：核裂变是较重的原子核裂变为较轻的原子核的一种核反应。• (3) 核聚变：核聚变是较轻的原子核结合成为较重的原子核的一种核反应。• (4) 利用核能发电是人们和平利用核能的一个重要方向，目前，世界上已经利用核裂变原理建成了许多核能电站。核裂变 核聚变 • 2 ．太阳能：• 太阳能是 ____________ 、 ____________ 的天然能源，而且是一种“ ____________” 能源，不会带来环境污染问题。取之不尽 用之不竭 清...
