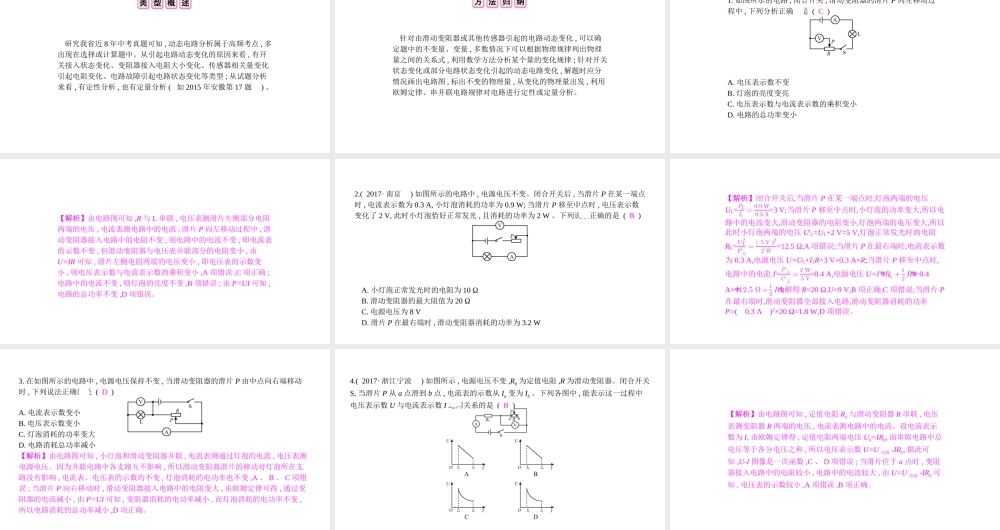

专项突破二 动态电路分析 研究我省近 8 年中考真题可知 , 动态电路分析属于高频考点 , 多出现在选择或计算题中。从引起电路动态变化的原因来看 , 有开关接入状态变化、变阻器接入电阻大小变化、传感器相关量变化引起电阻变化、电路故障引起电路状态变化等类型 ; 从试题分析来看 , 有定性分析 , 也有定量分析 ( 如 2015 年安徽第 17 题 ) 。 针对由滑动变阻器或其他传感器引起的电路动态变化 , 可以确定题中的不变量、变量 , 多数情况下可以根据物理规律列出物理量之间的关系式 , 利用数学方法分析某个量的变化规律 ; 针对开关状态变化或部分电路状态变化引起的动态电路变化 , 解题时应分情况画出电路图 , 标出不变的物理量 , 从变化的物理量出发 , 利用欧姆定律、串并联电路规律对电路进行定性或定量分析。1. 如图所示的电路 , 闭合开关 , 滑动变阻器的滑片 P 向左移动过程中 , 下列分析正确的是 ( C ) A. 电压表示数不变B. 灯泡的亮度变亮C. 电压表示数与电流表示数的乘积变小D. 电路的总功率变小【解析】由电路图可知 ,R 与 L 串联 , 电压表测滑片左侧部分电阻两端的电压 , 电流表测电路中的电流 , 滑片 P 向左移动过程中 , 滑动变阻器接入电路中的电阻不变 , 则电路中的电流不变 , 即电流表的示数不变 , 但滑动变阻器与电压表并联部分的电阻变小 , 由U=IR 可知 , 滑片左侧电阻两端的电压变小 , 即电压表的示数变小 , 则电压表示数与电流表示数的乘积变小 ,A 项错误 ,C 项正确 ;电路中的电流不变 , 则灯泡的亮度不变 ,B 项错误 ; 由 P=UI 可知 ,电路的总功率不变 ,D 项错误。2.( 2017· 南京 ) 如图所示的电路中 , 电源电压不变。闭合开关后 , 当滑片 P 在某一端点时 , 电流表示数为 0.3 A, 小灯泡消耗的功率为 0.9 W; 当滑片 P 移至中点时 , 电压表示数变化了 2 V, 此时小灯泡恰好正常发光 , 且消耗的功率为 2 W 。下列说法正确的是 ( B ) A. 小灯泡正常发光时的电阻为 10 ΩB. 滑动变阻器的最大阻值为 20 ΩC. 电源电压为 8 VD. 滑片 P 在最右端时 , 滑动变阻器消耗的功率为 3.2 W【解析】闭合开关后,当滑片 P 在某一端点时,灯泡两端的电压UL=𝑃L𝐼1 = 0.9 W0.3 A=3 V;当滑片 P 移至中点时,小灯泡的功率变大,所以电路中的电流变大,滑动变阻器的电阻变小,灯泡两端的电压...
