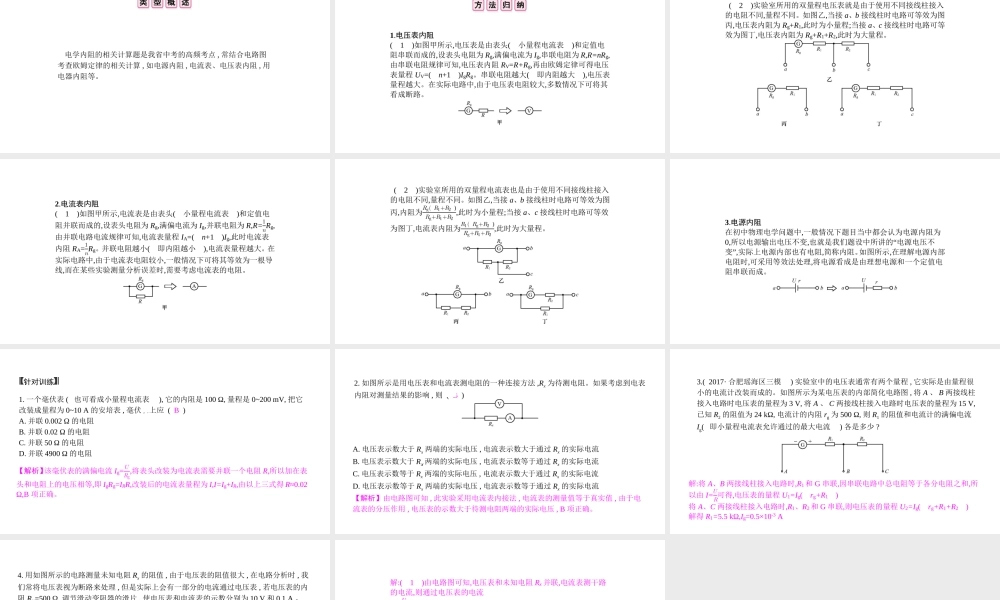

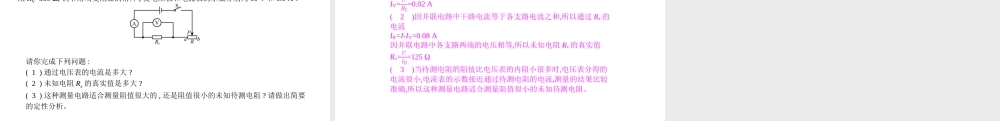

专项突破一 电学内阻分析 电学内阻的相关计算题是我省中考的高频考点 , 常结合电路图考查欧姆定律的相关计算 , 如电源内阻 , 电流表、电压表内阻 , 用电器内阻等。 1.电压表内阻 ( 1 )如图甲所示,电压表是由表头( 小量程电流表 )和定值电阻串联而成的,设表头电阻为 Rg,满偏电流为 Ig,串联电阻为 R,R=nRg,由串联电阻规律可知,电压表内阻 RV=R+Rg,再由欧姆定律可得电压表量程 UV=( n+1 )IgRg。串联电阻越大( 即内阻越大 ),电压表量程越大。在实际电路中,由于电压表电阻较大,多数情况下可将其看成断路。 ( 2 )实验室所用的双量程电压表就是由于使用不同接线柱接入的电阻不同,量程不同。如图乙,当接 a、b 接线柱时电路可等效为图丙,电压表内阻为 Rg+R1,此时为小量程;当接 a、c 接线柱时电路可等效为图丁,电压表内阻为 Rg+R1+R2,此时为大量程。 2.电流表内阻 ( 1 )如图甲所示,电流表是由表头( 小量程电流表 )和定值电阻并联而成的,设表头电阻为 Rg,满偏电流为 Ig,并联电阻为 R,R=1𝑛Rg,由并联电路电流规律可知,电流表量程 IA=( n+1 )Ig,此时电流表内阻 RA=1𝑛Rg。并联电阻越小( 即内阻越小 ),电流表量程越大。在实际电路中,由于电流表电阻较小,一般情况下可将其等效为一根导线,而在某些实验测量分析误差时,需要考虑电流表的电阻。 ( 2 )实验室所用的双量程电流表也是由于使用不同接线柱接入的电阻不同,量程不同。如图乙,当接 a、b 接线柱时电路可等效为图丙,内阻为𝑅g( 𝑅1+𝑅2 )𝑅g+𝑅1+𝑅2 ,此时为小量程;当接 a、c 接线柱时电路可等效为图丁,电流表内阻为𝑅1( 𝑅g+𝑅2 )𝑅g+𝑅1+𝑅2 ,此时为大量程。 3.电源内阻 在初中物理电学问题中,一般情况下题目当中都会认为电源内阻为0,所以电源输出电压不变,也就是我们题设中所讲的“电源电压不变”,实际上电源内部也有电阻,简称内阻。如图所示,在理解电源内部电阻时,可采用等效法处理,将电源看成是由理想电源和一个定值电阻串联而成。 针对训练 1. 一个毫伏表 ( 也可看成小量程电流表 ), 它的内阻是 100 Ω, 量程是 0~200 mV, 把它改装成量程为 0~10 A 的安培表 , 毫伏表上应 ( B )A. 并联 0.002 Ω 的电阻B. 并联 0.02 Ω 的电阻C. 并联 50 Ω 的电阻D. 并联 4900 Ω 的电阻【解析】该毫伏表的满偏电流 Ig= 𝑈𝑅g,将表头改装为电流表需要并联一个电阻 R,所以加在表头和电阻上的电压相等,即 IgRg=...
