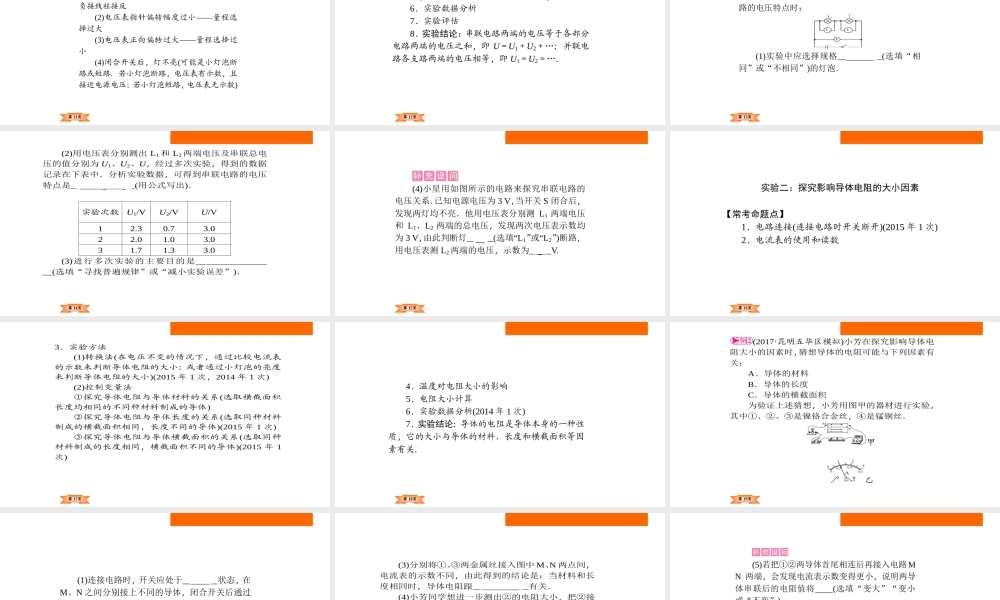

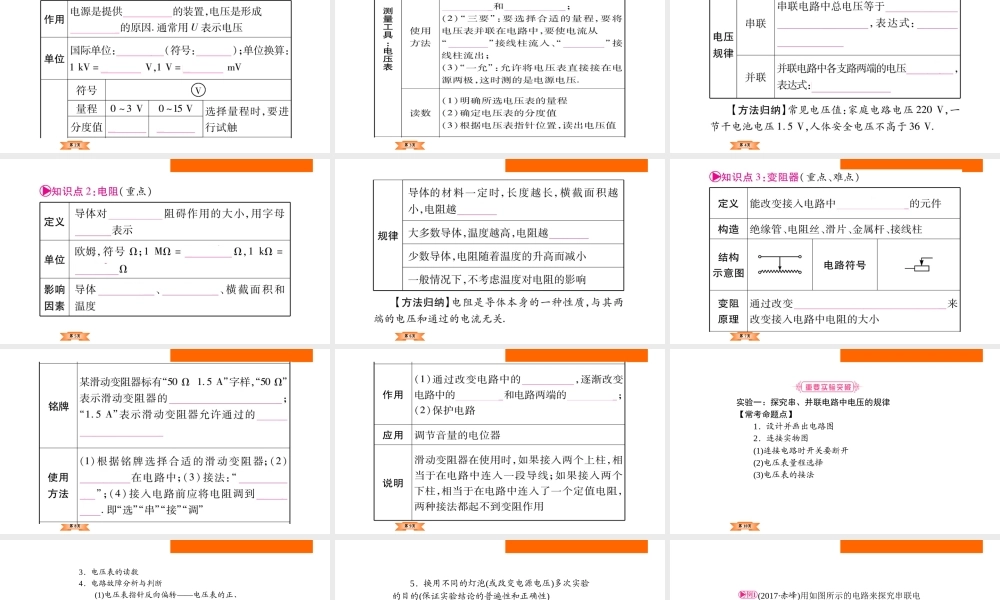

第 1页第 2页第 3页第 4页第 5页第 6页第 7页第 8页第 9页第 10页 实验一：探究串、并联电路中电压的规律 【常考命题点】 1．设计并画出电路图 2．连接实物图 (1)连接电路时开关要断开 (2)电压表量程选择 (3)电压表的接法 第 11页3．电压表的读数 4．电路故障分析与判断 (1)电压表指针反向偏转——电压表的正、负接线柱接反 (2)电压表指针偏转幅度过小——量程选择过大 (3)电压表正向偏转过大——量程选择过小 (4)闭合开关后，灯不亮(可能是小灯泡断路或短路．若小灯泡断路，电压表有示数，且接近电源电压；若小灯泡短路，电压表无示数) 第 12页5．换用不同的灯泡(或改变电源电压)多次实验的目的(保证实验结论的普遍性和正确性) 6．实验数据分析 7．实验评估 8．实验结论：串联电路两端的电压等于各部分电路两端的电压之和，即 U＝U1＋U2＋…；并联电路各支路两端的电压相等，即 U1＝U2＝…. 第 13页(2017·赤峰)用如图所示的电路来探究串联电路的电压特点时： (1)实验中应选择规格__不相同__(选填“相同”或“不相同”)的灯泡． 第 14页(2)用电压表分别测出 L1 和 L2 两端电压及串联总电压的值分别为 U1、U2、U，经过多次实验，得到的数据记录在下表中．分析实验数据，可得到串联电路的电压特点是__U＝U1＋U2__(用公式写出)． 实验次数 U1/V U2/V U/V 1 2.3 0.7 3.0 2 2.0 1.0 3.0 3 1.7 1.3 3.0 (3)进行多次实验的主要目的是__寻找普遍规律__(选填“寻找普遍规律”或“减小实验误差”)． 第 15页 (4)小星用如图所示的电路来探究串联电路的电压关系．已知电源电压为 3 V，当开关 S 闭合后，发现两灯均不亮．他用电压表分别测 L1 两端电压和 L1、L2 两端的总电压，发现两次电压表示数均为 3 V，由此判断灯__L1__(选填“L1”或“L2”)断路，用电压表测 L2 两端的电压，示数为__0__V. 第 16页 实验二：探究影响导体电阻的大小因素 【常考命题点】 1．电路连接(连接电路时开关断开)(2015 年 1 次) 2．电流表的使用和读数 第 17页 3．实验方法 (1)转换法(在电压不变的情况下，通过比较电流表的示数来判断导体电阻的大小；或者通过小灯泡的亮度来判断导体电阻的大小)(2015 年 1 次，2014 年 1 次) (2)控制变量法 ①探究导体电阻与导体材料的关系(选取横截面积、长度均相同的不同种材料制成的导体) ②探究导体电阻与导体长度的关系(选取同种材料制成的...
