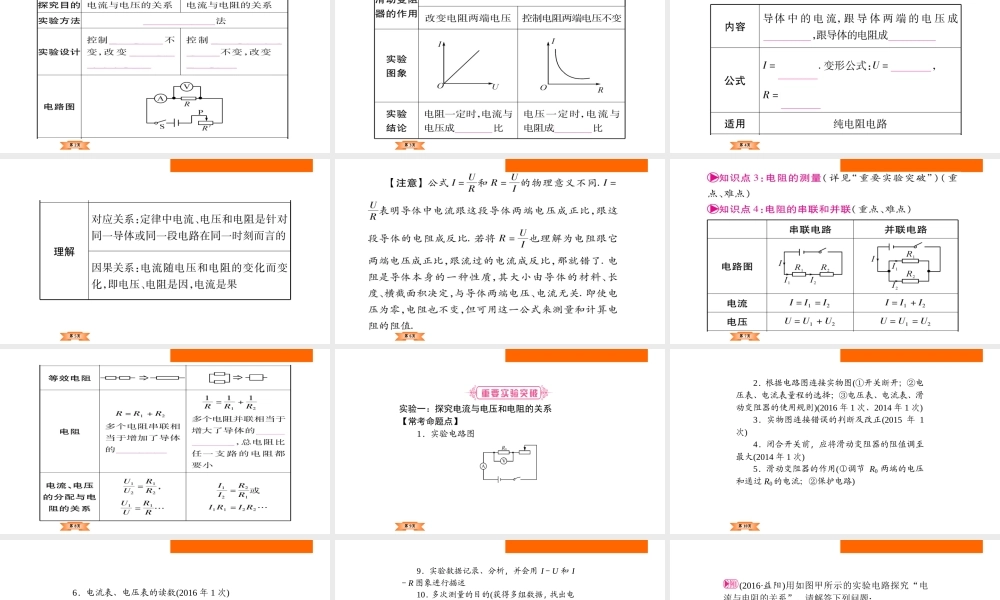

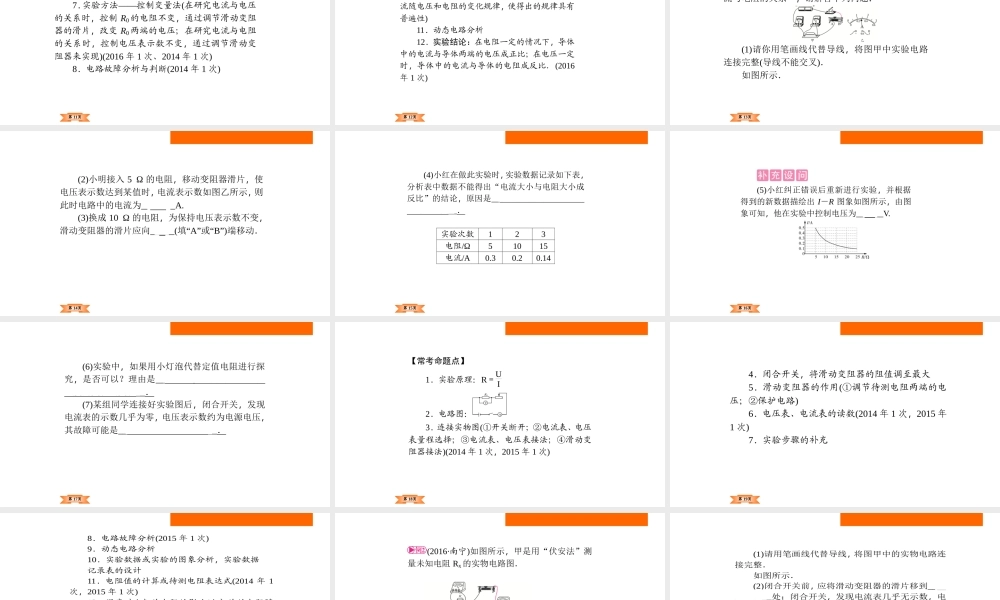

第 1页第 2页第 3页第 4页第 5页第 6页第 7页第 8页第 9页 实验一：探究电流与电压和电阻的关系 【常考命题点】 1．实验电路图 第 10页 2．根据电路图连接实物图(①开关断开；②电压表、电流表量程的选择；③电压表、电流表、滑动变阻器的使用规则)(2016 年 1 次、2014 年 1 次) 3．实物图连接错误的判断及改正(2015 年 1次) 4．闭合开关前，应将滑动变阻器的阻值调至最大(2014 年 1 次) 5．滑动变阻器的作用(①调节 R0 两端的电压和通过 R0 的电流；②保护电路) 第 11页 6．电流表、电压表的读数(2016 年 1 次) 7．实验方法——控制变量法(在研究电流与电压的关系时，控制 R0 的电阻不变，通过调节滑动变阻器的滑片，改变 R0 两端的电压；在研究电流与电阻的关系时，控制电压表示数不变，通过调节滑动变阻器来实现)(2016 年 1 次、2014 年 1 次) 8．电路故障分析与判断(2014 年 1 次) 第 12页9．实验数据记录、分析，并会用 I－U 和 I－R 图象进行描述 10．多次测量的目的(获得多组数据，找出电流随电压和电阻的变化规律，使得出的规律具有普遍性) 11．动态电路分析 12．实验结论：在电阻一定的情况下，导体中的电流与导体两端的电压成正比；在电压一定时，导体中的电流与导体的电阻成反比．(2016年 1 次) 第 13页(2016·益阳)用如图甲所示的实验电路探究“电流与电阻的关系”，请解答下列问题： (1)请你用笔画线代替导线，将图甲中实验电路连接完整(导线不能交叉)． 如图所示． 第 14页(2)小明接入 5 Ω 的电阻，移动变阻器滑片，使电压表示数达到某值时，电流表示数如图乙所示，则此时电路中的电流为__0.28__A. (3)换成 10 Ω 的电阻，为保持电压表示数不变，滑动变阻器的滑片应向__B__(填“A”或“B”)端移动． 第 15页(4)小红在做此实验时，实验数据记录如下表，分析表中数据不能得出“电流大小与电阻大小成反比”的结论，原因是__没有控制定值电阻两端的电压不变__． 实验次数 1 2 3 电阻/Ω 5 10 15 电流/A 0.3 0.2 0.14 第 16页 (5)小红纠正错误后重新进行实验，并根据得到的新数据描绘出 I－R 图象如图所示，由图象可知，他在实验中控制电压为__2.5__V. 第 17页 (6)实验中，如果用小灯泡代替定值电阻进行探究，是否可以？理由是__不可以，因为灯丝电阻随温度的变化而变化__． (7)某组同学连接好实验图后，闭合开关，发现电流表的...
