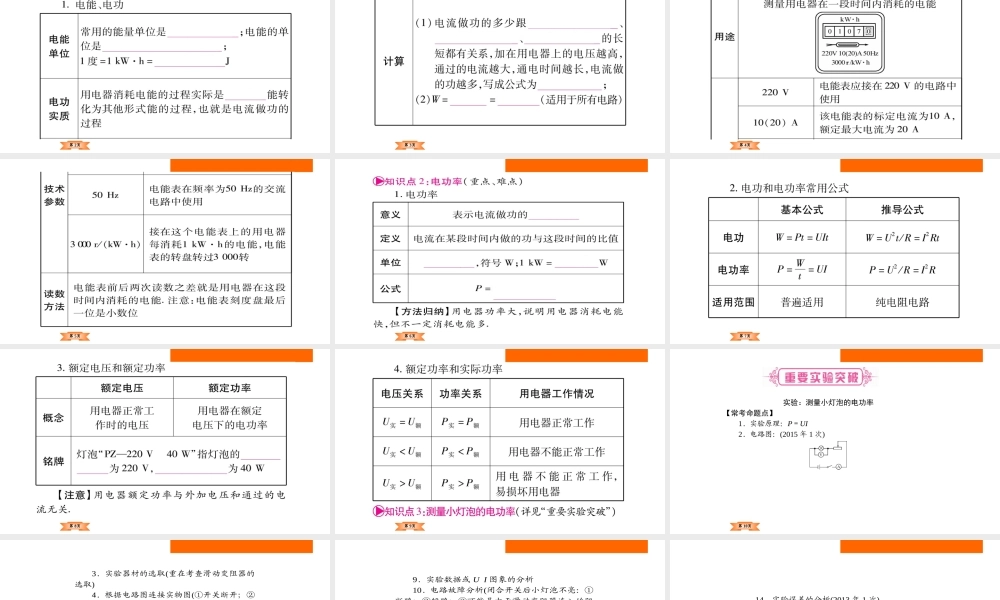

第 1页第 2页第 3页第 4页第 5页第 6页第 7页第 8页第 9页第 10页 实验：测量小灯泡的电功率 【常考命题点】 1．实验原理：P＝UI 2．电路图：(2015 年 1 次) 第 11页 3．实验器材的选取(重在考查滑动变阻器的选取) 4．根据电路图连接实物图(①开关断开；②电压表、电流表的使用；③滑动变阻器的接法)(2013 年 1 次) 5．闭合开关前，将滑动变阻器的滑片移到阻值最大处(2013 年 1 次，2015 年 1 次) 6．滑动变阻器的作用(①调节小灯泡两端的电压；②保护电路) 7．实验操作步骤的补充和设计 8．电流表、电压表的读数(2016 年 2 次，2015年 2 次，2014 年 1 次) 第 12页 9．实验数据或 UI 图象的分析 10．电路故障分析(闭合开关后小灯泡不亮：①断路；②短路；③可能是由于滑动变阻器连入的阻值最大，导致电路中的电流很小，小灯泡无法发光)(2015 年 1 次) 11．电功率的计算(2013 年 1 次，2015 年 1 次) 12．小灯泡电阻的计算(2015 年 1 次，2014 年 1次) 13．灯泡的亮度与实际功率的关系(2013年1次，2015 年 1 次，2017 年 1 次) 第 13页 14．实验误差的分析(2013 年 1 次) 15．多次测量的目的(研究小灯泡实际电功率与电压的关系，以及实际电功率与亮度的规律) 16．小灯泡电阻变化的原因(小灯泡的电阻随温度的升高而增大) 17．其他方法测小灯泡功率的实验设计 第 14页(2017·云大附中模拟)如图所示，在“测量小灯泡的电功率”的实验中(小灯泡的额定电压为2.5 V)： (1)连接电路时，开关应__断开__(选填“断开”或“闭合”)． 第 15页(2)图甲是未连接好的实验电路，请你用笔画线代替导线将它连接完整． 如图所示． (3)连接好电路后，闭合开关，无论怎样移动变阻器的滑片，发现小灯泡都不亮、电流表无示数、电压表有示数，则故障原因可能是小灯泡__断路__(选填“短路”或“断路”)． (4)故障排除后，移动变阻器的滑片，当电压表的示数为 2.5 V 时，电流表的示数如图乙所示，则小灯泡的额定功率是__1.4__W. 第 16页(5)根据测出的数据，画出了小灯泡的电流与电压变化的关系图象，如图丙所示，发现图线是弯曲的，其主要原因是__灯泡电压增大，温度升高，电阻增大__． (6)若把这样的两只灯泡串联接在 4 V 的电源上，则此时每个灯泡消耗的实际功率是__1__W. 第 17页 (7)小方同学按甲电路图连接好最后一根导线，小灯泡立即发出耀眼的光，但一会就烧...
