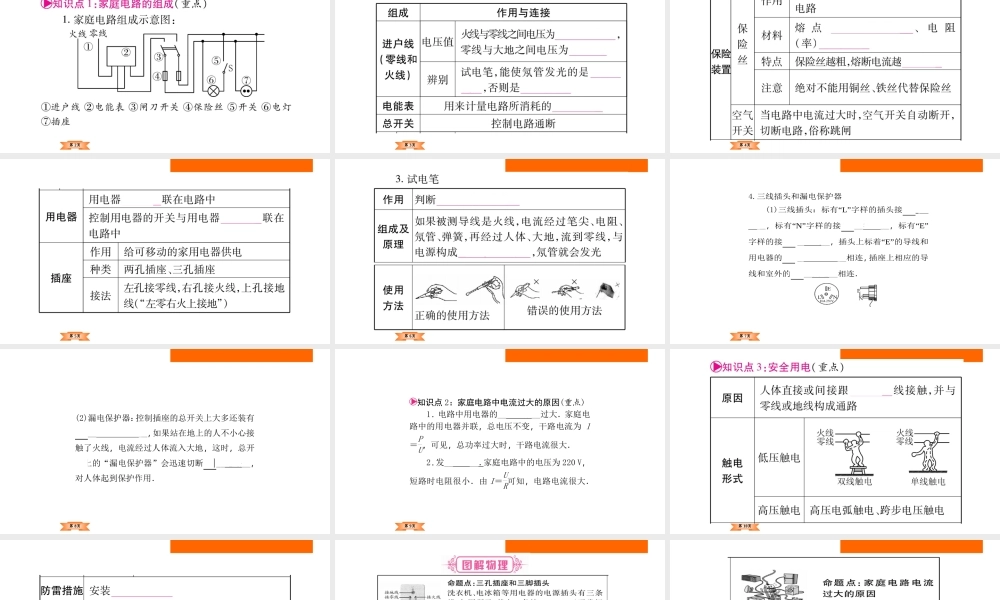

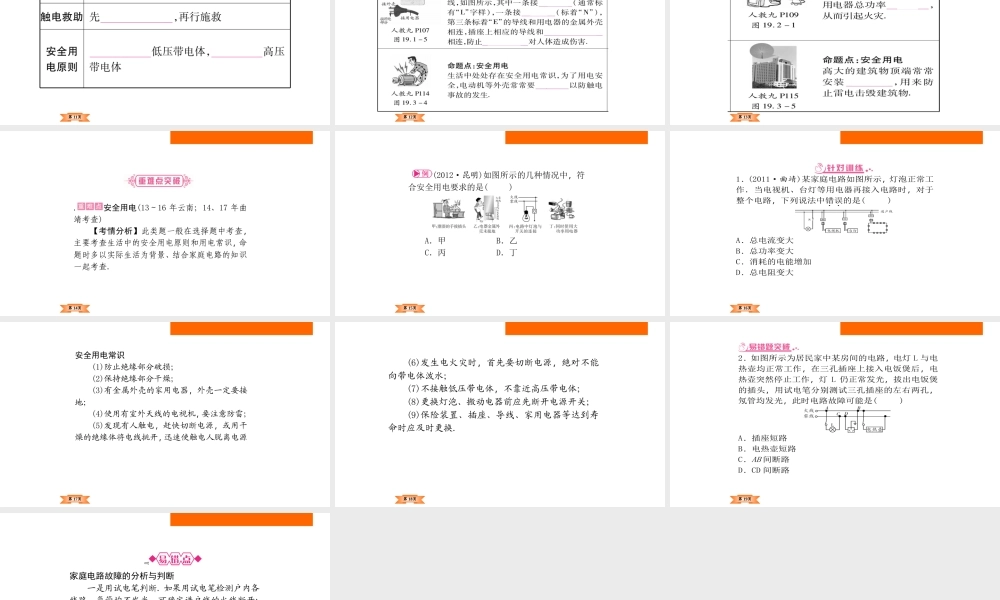

第 1页第 2页第 3页第 4页第 5页第 6页第 7页4.三线插头和漏电保护器 (1)三线插头：标有“L”字样的插头接□13 _火线__，标有“N”字样的接□14 __零线__，标有“E”字样的接□15 __地线__，插头上标着“E”的导线和用电器的□16 __金属外壳__相连，插座上相应的导线和室外的□17 __大地__相连． 第 8页(2)漏电保护器：控制插座的总开关上大多还装有□18 __漏电保护器__，如果站在地上的人不小心接触了火线，电流经过人体流入大地，这时，总开关上的“漏电保护器”会迅速切断□19 __电路__，对人体起到保护作用． 第 9页知识点 2：家庭电路中电流过大的原因(重点) 1．电路中用电器的__总功率__过大．家庭电路中的用电器并联，总电压不变，干路电流为 I＝PU，可见，总功率过大时，干路电流很大． 2．发__短路__．家庭电路中的电压为 220 V，短路时电阻很小．由 I＝UR可知，电路电流很大． 第 10页第 11页第 12页第 13页第 14页 .安全用电(13～16 年云南；14、17 年曲靖考查) 【考情分析】此类题一般在选择题中考查，主要考查生活中的安全用电原则和用电常识，命题时多以实际生活为背景、结合家庭电路的知识一起考查． 第 15页 (2012·昆明)如图所示的几种情况中，符合安全用电要求的是( C ) A．甲 B．乙 C．丙 D．丁 第 16页 1．(2011·曲靖)某家庭电路如图所示，灯泡正常工作．当电视机、台灯等用电器再接入电路时，对于整个电路，下列说法中错误．．的是( D ) A．总电流变大 B．总功率变大 C．消耗的电能增加 D．总电阻变大 第 17页安全用电常识 (1)防止绝缘部分破损； (2)保持绝缘部分干燥； (3)有金属外壳的家用电器，外壳一定要接地； (4)使用有室外天线的电视机，要注意防雷； (5)发现有人触电，赶快切断电源，或用干燥的绝缘体将电线挑开，迅速使触电人脱离电源； 第 18页(6)发生电火灾时，首先要切断电源，绝对不能向带电体泼水； (7)不接触低压带电体，不靠近高压带电体； (8)更换灯泡、搬动电器前应先断开电源开关； (9)保险装置、插座、导线、家用电器等达到寿命时应及时更换. 第 19页 2．如图所示为居民家中某房间的电路，电灯 L 与电热壶均正常工作，在三孔插座上接入电饭煲后，电热壶突然停止工作，灯 L 仍正常发光，拔出电饭煲的插头，用试电笔分别测试三孔插座的左右两孔，氖管均发光，此时电路故障可能是( D ) A．插座短路 B．电热壶短路 C．AB ...
