（云南专版）中考物理总复习 专题突破2 仪器、仪表读数题课件-人教版初中九年级全册物理课件

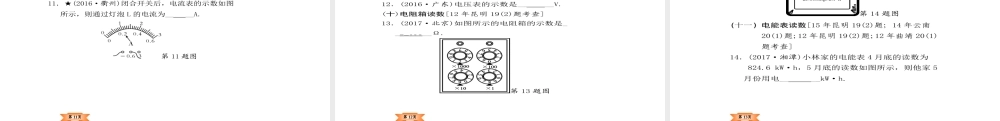

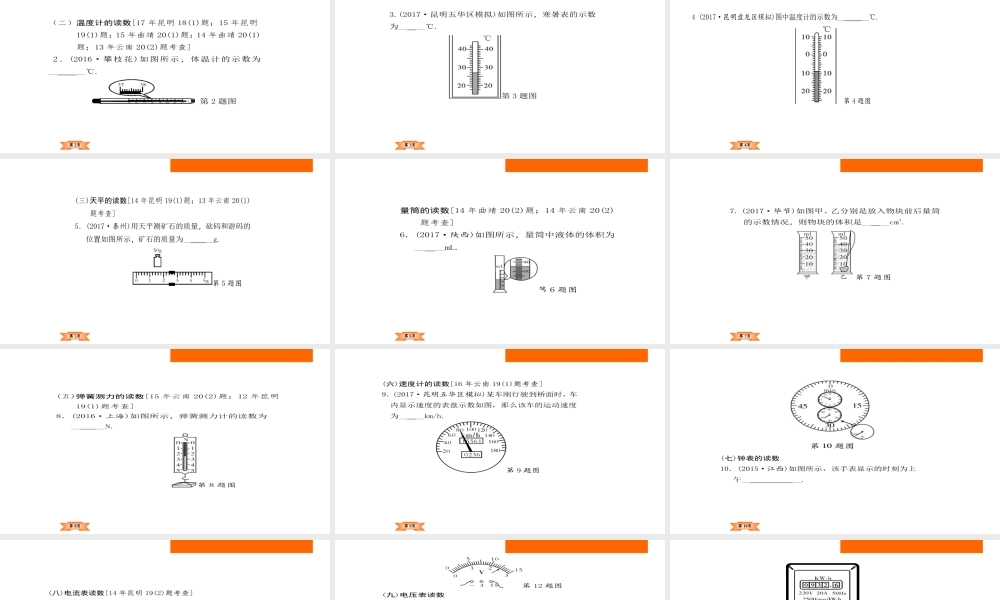

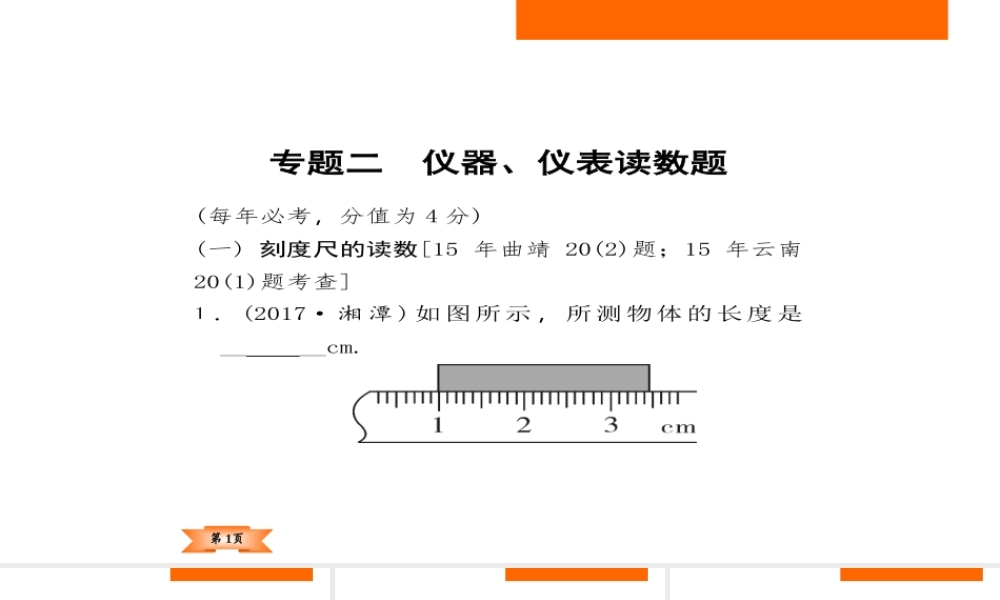

第 1页 专题二 仪器、仪表读数题 (每年必考，分值为 4 分) (一) 刻度尺的读数[15 年曲靖 20(2)题；15 年云南 20(1)题考查] 1 ． (2017· 湘 潭 ) 如 图 所 示 ， 所 测 物 体 的 长 度 是__2.45__cm. 第 2页 （二）温度计的读数[17 年昆明 18(1)题；15 年昆明 19(1)题；15 年曲靖 20(1)题；14 年曲靖 20(1) 题；13 年云南 20(2)题考查] 2．(2016·攀枝花)如图所示，体温计的示数为__37.9__℃. 第 2 题图 第 3页 3.(2017·昆明五华区模拟)如图所示，寒暑表的示数 为__27__℃. 第 3 题图 第 4页 4 (2017·昆明盘龙区模拟)图中温度计的示数为__ －9__℃. 第 4 题图 第 5页(三)天平的读数[14 年昆明 19(1)题；13 年云南 20(1) 题考查] 5．(2017·泰州)用天平测矿石的质量，砝码和游码的 位置如图所示，矿石的质量为__52.4__g. 第 5 题图 第 6页量筒的读数[14 年曲靖 20(2)题；14 年云南 20(2) 题考查] 6．(2017·陕西)如图所示，量筒中液体的体积为 __35__mL. 第 6 题图 第 7页7. (2017·毕节)如图甲、乙分别是放入物块前后量筒 的示数情况，则物块的体积是__10__cm3. 第 7 题图 第 8页(五)弹簧测力的读数[15 年云南 20(2)题；12 年昆明 19(1)题考查] 8．(2016·上海)如图所示，弹簧测力计的读数为 __2.4__N. 第 8 题图 第 9页(六)速度计的读数[16 年云南 19(1)题考查] 9．(2017·昆明五华区模拟)某车刚行驶到桥面时，车 内显示速度的表盘示数如图，那么该车的运动速度 为__80__km/h. 第 9 题图 第 10页 (七)钟表的读数 10．(2015·江西)如图所示，该手表显示的时刻为上 午__10：07：38__. 第 11页(八)电流表读数[14 年昆明 19(2)题考查] 11．★(2016·衢州)闭合开关后，电流表的示数如图 所示，则通过灯泡 L 的电流为__0.2__A. 第 11 题图 第 12页 第 12 题图 (九)电压表读数 12．(2016·广东)电压表的示数是__12.5__V. (十)电阻箱读数[12 年昆明 19(2)题考查] 13．(2017·北京)如图所示的电阻箱的示数是_ _2_098__Ω. 第 13 题图 第 13页第 14 题图 (十一) 电能表读数[15 年昆明 19(2)题；14 年云南 20(1)题；12 年昆明 19(2)题；12 年曲靖 20(1) 题考查] 14．(2017·湘潭)小林家的电能表 4 月底的读数为 824.6 kW·h，5 月底的读数如图所示，则他家 5 月份用电__108.0__kW·h.
