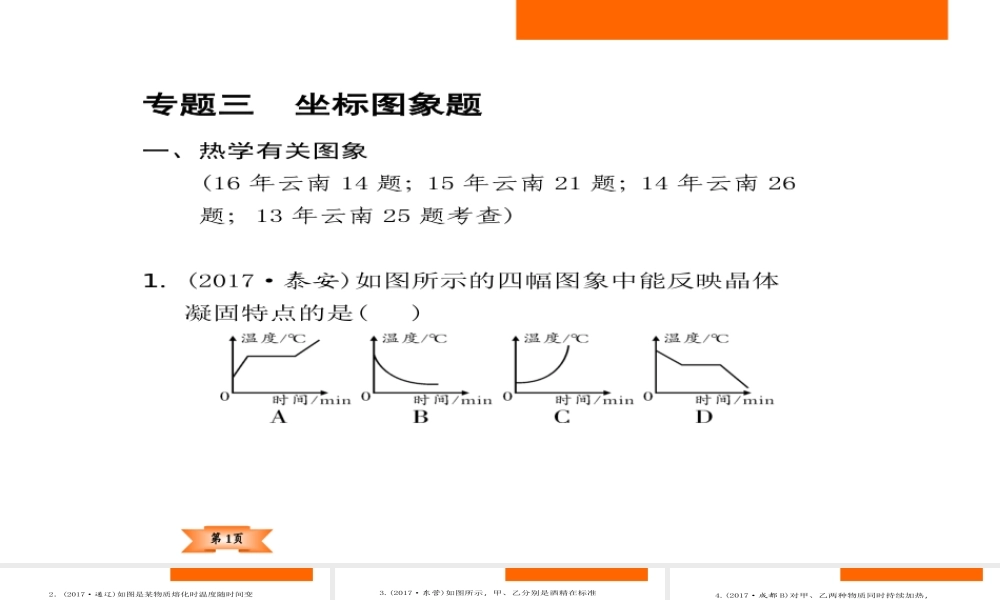

第 1页专题三 坐标图象题 一、热学有关图象 (16 年云南 14 题；15 年云南 21 题；14 年云南 26 题；13 年云南 25 题考查) 1．(2017·泰安)如图所示的四幅图象中能反映晶体 凝固特点的是( D ) 第 2页2．(2017·通辽)如图是某物质熔化时温度随时间变 化的图象，根据图象中的信息，判断下列 说法正确的是( D ) A．该物质是非晶体 B．该物质的熔点是 62 ℃ C．第 10 min 时物质处于液态 D．该物质液态时比热容比固态时大 第 3页3.(2017·东营)如图所示，甲、乙分别是酒精在标准 大气压下熔化和沸腾时温度随时间变化 的图象，下列说法正确的是( D ) A．固态酒精是非晶体 B．在－117 ℃时，酒精处于液态 C．酒精温度计可以用来测量沸水的温度 D．酒精在沸腾过程中吸热但温度不变 第 4页4.(2017·成都 B)对甲、乙两种物质同时持续加热， 其温度随时间变化的图象如图所示。下列说法正确 的是( C ) A．甲物质的沸点一定是 80 ℃ B．乙物质的熔点一定是 60 ℃ C．甲物质在 4～6 min 内一定持续吸收热量 D．乙物质在 6～10 min 内一定是固液共存态 第 5页 第 5 题图 5．(2017·临沂)如图是某物质的熔化图象，由图象可 知，该物质是晶体(选填“晶体”或“非晶体”)； 熔化过程用时 4 min；熔化过程中，物质的内能增大． 第 6页二、力学图象 (一)s－t、s－v 的图象(17 年云南 7 题；12 年曲靖 18 题考查) 6．(2017·眉山)甲、乙两车在某一平直公路上，从同一地点同时向东运动，它们的 s－t 图象(路程－时间图象)如图所示．则下列判断错误的是( C ) A．甲、乙都在做匀速直线运动 B．甲的速度小于乙的速度 C．若以乙为参照物，甲往东运动 D．经过 4 s，甲、乙相距 8 m 第 7页(2017·大庆)甲、乙两物体同时同地向东运动，运动的s－t 图象如图所示，下列说法正确是( D ) A．0～t1 时间内选甲为参照物，乙是向东运动 B．t1－t2 时间内甲为匀速直线运动，t2 时刻甲、乙两物体相遇 C．t2～t4 时间内甲的速度小于乙的速度 D．0～t4 时间内甲的平均速度比乙的平均速度大 第 8页8．(2017·玉林、崇左、梧州)如图甲是小车甲运动的 s－t 图象，图乙是小车乙运动的 v－t 图象，由图象可知( B ) A．甲、乙都由静止开始运动 B．甲、乙都以 2 m/s 匀速运动 C．甲、乙两车经过 5 s 一定相遇 D．甲车速度越来越大，乙车速度不变 第 9页9...
