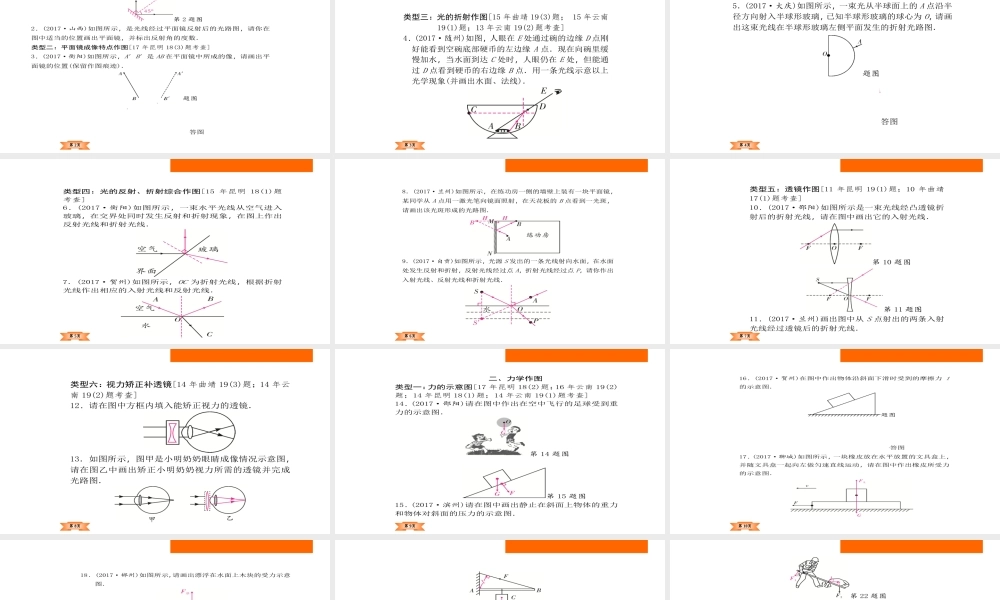

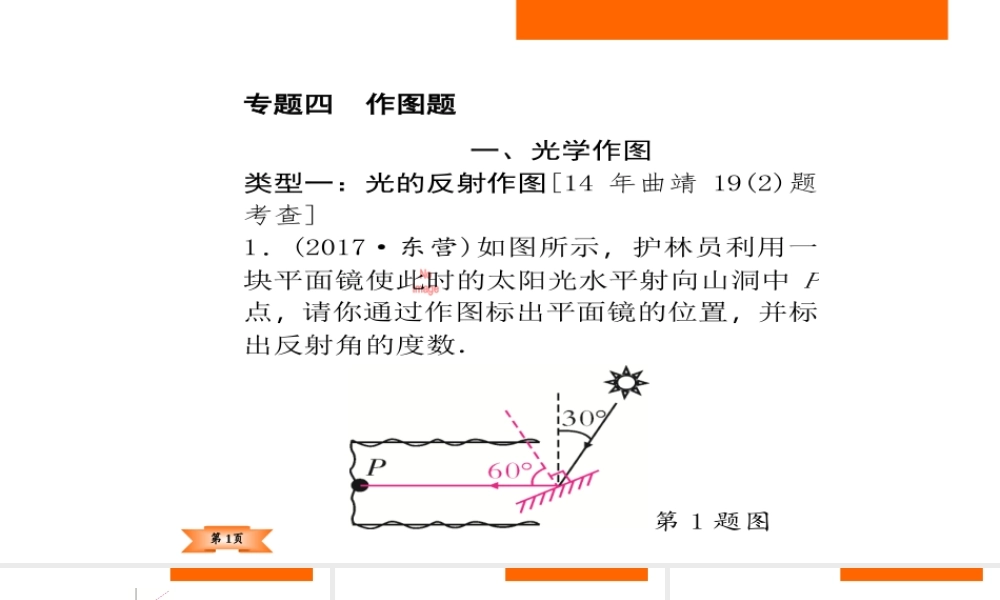

第 1页NoImageNoImage专题四 作图题 一、光学作图 类型一：光的反射作图[14 年曲靖 19(2)题考查] 1．(2017·东营)如图所示，护林员利用一块平面镜使此时的太阳光水平射向山洞中 P点，请你通过作图标出平面镜的位置，并标出反射角的度数． 第 1 题图 第 2页NoImage 第 2 题图 2．(2017·山西)如图所示，是光线经过平面镜反射后的光路图，请你在图中适当的位置画出平面镜，并标出反射角的度数． 类型二：平面镜成像特点作图[17 年昆明 18(3)题考查] 3．(2017·衡阳)如图所示，A′B′是 AB 在平面镜中所成的像，请画出平面镜的位置(保留作图痕迹)． 题图 答图 第 3页类型三：光的折射作图[15 年曲靖 19(3)题； 15 年云南19(1)题；13 年云南 19(2)题考查] 4．(2017·随州)如图，人眼在 E 处通过碗的边缘 D 点刚好能看到空碗底部硬币的左边缘 A 点．现在向碗里缓慢加水，当水面到达 C 处时，人眼仍在 E 处，但能通过 D 点看到硬币的右边缘 B 点．用一条光线示意以上光学现象(并画出水面、法线)． 第 4页5．(2017·大庆)如图所示，一束光从半球面上的 A 点沿半径方向射入半球形玻璃，已知半球形玻璃的球心为 O，请画出这束光线在半球形玻璃左侧平面发生的折射光路图． 题图 答图 第 5页类型四：光的反射、折射综合作图[15 年昆明 18(1)题考查] 6．(2017·衡阳)如图所示，一束水平光线从空气进入玻璃，在交界处同时发生反射和折射现象，在图上作出反射光线和折射光线． 7．(2017·贺州)如图所示，OC 为折射光线，根据折射光线作出相应的入射光线和反射光线． 第 6页8．(2017·兰州)如图所示，在练功房一侧的墙壁上装有一块平面镜，某同学从 A 点用一激光笔向镜面照射，在天花板的 B 点看到一光斑，请画出该光斑形成的光路图． 9．(2017·自贡)如图所示，光源 S 发出的一条光线射向水面，在水面处发生反射和折射，反射光线经过点 A，折射光线经过点 P，请你作出入射光线、反射光线和折射光线． 第 7页类型五：透镜作图[11 年昆明 19(1)题；10 年曲靖17(1)题考查] 10．(2017·邵阳)如图所示是一束光线经凸透镜折射后的折射光线，请在图中画出它的入射光线． 第 10 题图 第 11 题图 11．(2017·兰州)画出图中从 S 点射出的两条入射光线经过透镜后的折射光线． 第 8页类型六：视力矫正补透镜[14 年曲靖 19(3)题；14 年云南 19(2)题考查] 12．请在图中方框内...
