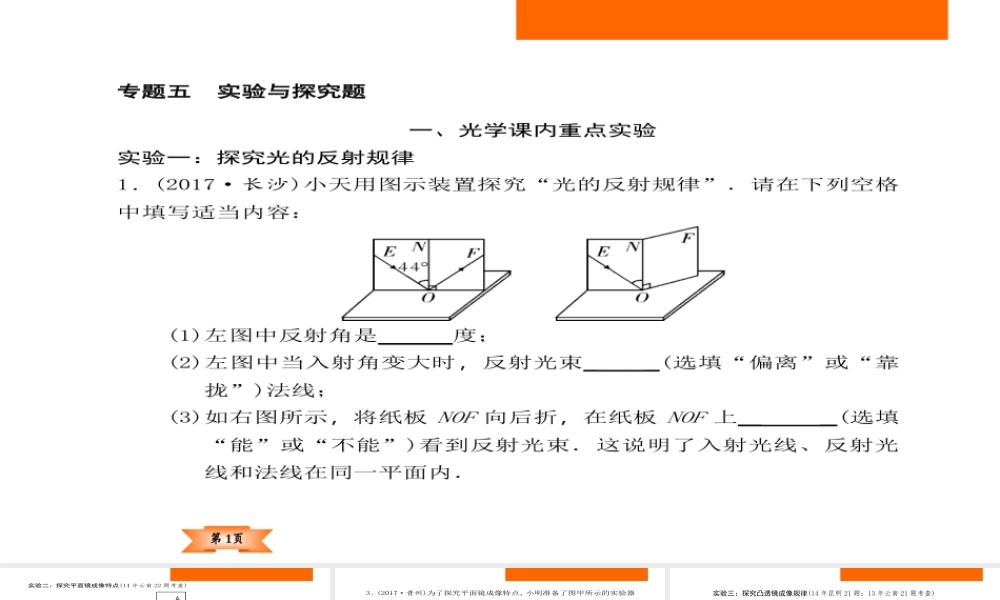

第 1页专题五 实验与探究题 一、光学课内重点实验 实验一：探究光的反射规律 1．(2017·长沙)小天用图示装置探究“光的反射规律”．请在下列空格中填写适当内容： (1)左图中反射角是 44 度； (2)左图中当入射角变大时，反射光束 偏离 (选填“偏离”或“靠拢”)法线； (3)如右图所示，将纸板 NOF 向后折，在纸板 NOF 上 不能 (选填“能”或“不能”)看到反射光束．这说明了入射光线、反射光线和法线在同一平面内． 第 2页实验二：探究平面镜成像特点(14 年云南 22 题考查) 2．(2017·齐齐哈尔)艾英同学在“探究平面镜成像特点”的实验时，所用的实验器材有带底座的玻璃板、白纸、笔、火柴、光屏、刻度尺、两支外形相同的蜡烛 A 和 B. (1)选用玻璃板代替平面镜，主要是为了 便于确定像的位置 ． (2)在竖立的玻璃板前点燃蜡烛 A，拿 未点燃 (选填“点燃”或“未点燃”)的蜡烛B 竖立在玻璃板后面移动，人眼一直在玻璃板的前面观察，直至蜡烛 B 与蜡烛 A 的像完全重合．这种确定像与物大小关系的方法是 等效替代法 (选填“控制变量法”或“等效替代法”) (3)移去蜡烛 B，在其原来位置上放置一块光屏，光屏上无法看到 A 的像，这说明平面镜成的是 虚 (选填“虚”或“实”)像． (4)当蜡烛 A 向玻璃板靠近时，像的大小 不变 (5)为了让右座的同学也能够看清蜡烛的像，艾英只将玻璃板向右平移，则蜡烛像的位置 不变 (选填“向右移动”“向左移动”或“不变”) 第 3页3．(2017·贵州)为了探究平面镜成像特点，小明准备了图甲所示的实验器材： (1)实验时，小明应选 G 作为平面镜(填字母)，这样选择的目的是便于 确定像的位置 (2)为了比较像与物的大小关系，小明应选 BC 两支蜡烛(填字母). (3)实验时镜面与桌面必须 垂直 (4)实验中小明把光屏放在烛焰所成像的位置上，他在光屏上并没有看到烛焰的像，说明平面镜所成的像是 虚 像． (5)实验结束后，小明无意间从平面镜中看到墙上的电子钟的像如图乙所示，这时的时间是 10：35 第 4页实验三：探究凸透镜成像规律(14 年昆明 21 题；13 年云南 21 题考查) 4．(2017·衡阳)在“探究凸透镜成像规律”实验中： (1)如图甲所示，该透镜的焦距 f＝ 11.0 cm； (2)将蜡烛、凸透镜、光屏依次安装在光具座上后，点燃蜡烛，在光屏上得到蜡烛的像如图乙所示，若要让像成在光屏的中心位置，则可以将凸透镜向 下 移动(选填“上”或“下”)...
