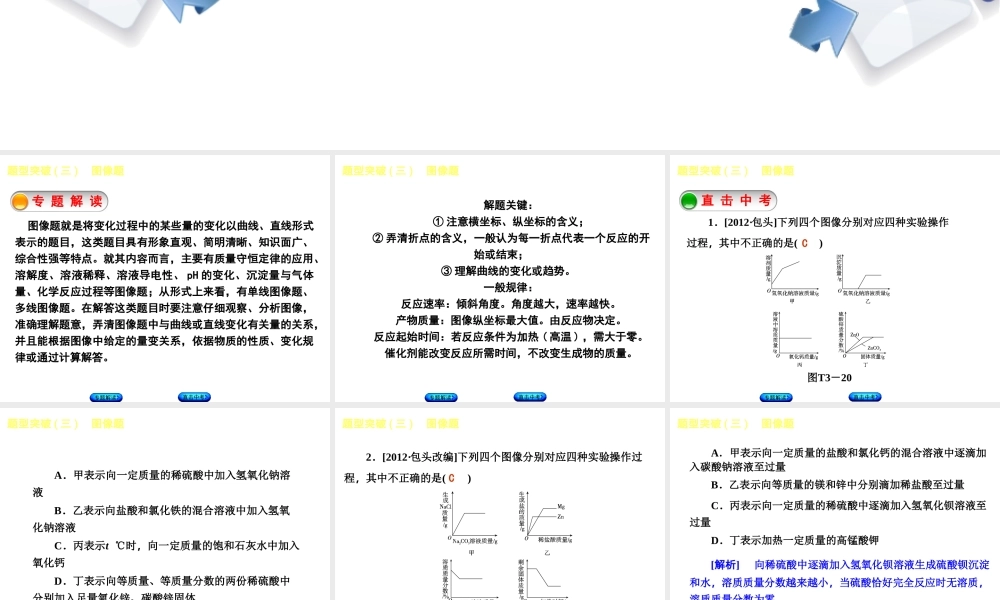

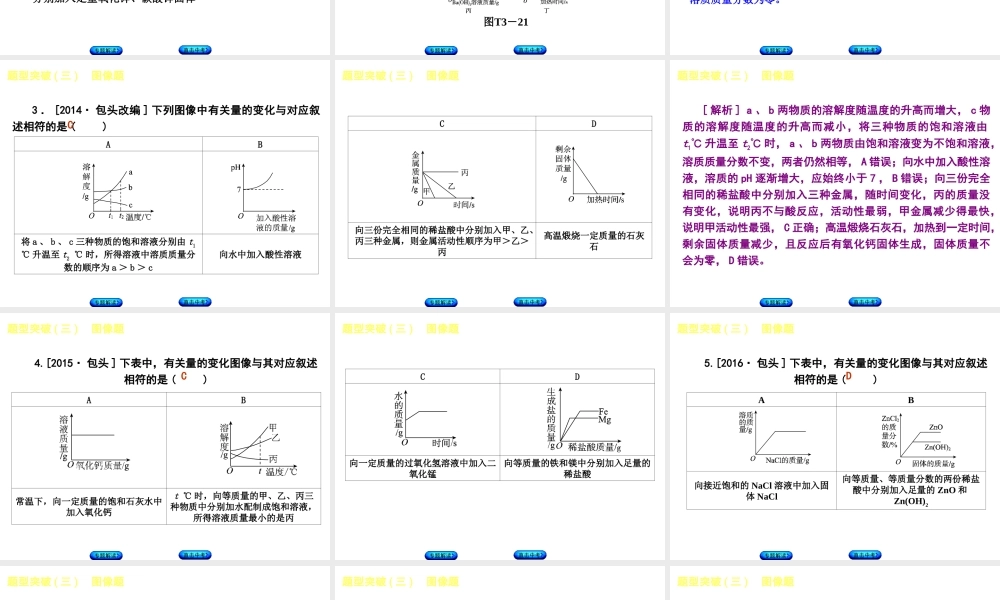

专 题 解 读专 题 解 读直 击 中 考直 击 中 考题型突破 ( 三 ) 图像题题型突破 ( 三 ) 图像题专 题 解 读直击中考专题解读图像题就是将变化过程中的某些量的变化以曲线、直线形式表示的题目，这类题目具有形象直观、简明清晰、知识面广、综合性强等特点。就其内容而言，主要有质量守恒定律的应用、溶解度、溶液稀释、溶液导电性、 pH 的变化、沉淀量与气体量、化学反应过程等图像题；从形式上来看，有单线图像题、多线图像题。在解答这类题目时要注意仔细观察、分析图像，准确理解题意，弄清图像题中与曲线或直线变化有关量的关系，并且能根据图像中给定的量变关系，依据物质的性质、变化规律或通过计算解答。直击中考专题解读题型突破 ( 三 ) 图像题解题关键：① 注意横坐标、纵坐标的含义；② 弄清折点的含义，一般认为每一折点代表一个反应的开始或结束；③ 理解曲线的变化或趋势。 一般规律：反应速率：倾斜角度。角度越大，速率越快。产物质量：图像纵坐标最大值。由反应物决定。反应起始时间：若反应条件为加热 ( 高温 ) ，需大于零。催化剂能改变反应所需时间，不改变生成物的质量。直 击 中 考直击中考专题解读题型突破 ( 三 ) 图像题1．[2012·包头]下列四个图像分别对应四种实验操作过程，其中不正确的是( ) 图T3－20 C 直击中考专题解读题型突破 ( 三 ) 图像题A．甲表示向一定质量的稀硫酸中加入氢氧化钠溶液 B．乙表示向盐酸和氯化铁的混合溶液中加入氢氧化钠溶液 C．丙表示t ℃时，向一定质量的饱和石灰水中加入氧化钙 D．丁表示向等质量、等质量分数的两份稀硫酸中分别加入足量氧化锌、碳酸锌固体 直击中考专题解读题型突破 ( 三 ) 图像题C 2．[2012·包头改编]下列四个图像分别对应四种实验操作过程，其中不正确的是( ) 图T3－21 直击中考专题解读题型突破 ( 三 ) 图像题A．甲表示向一定质量的盐酸和氯化钙的混合溶液中逐滴加入碳酸钠溶液至过量 B．乙表示向等质量的镁和锌中分别滴加稀盐酸至过量 C．丙表示向一定质量的稀硫酸中逐滴加入氢氧化钡溶液至过量 D．丁表示加热一定质量的高锰酸钾 [解析] 向稀硫酸中逐滴加入氢氧化钡溶液生成硫酸钡沉淀和水，溶质质量分数越来越小，当硫酸恰好完全反应时无溶质，溶质质量分数为零。 直击中考专题解读题型突破 ( 三 ) 图像题3 ． [2014· 包头改编 ] 下列图像中有关量的变化与对应叙述相符的是 (...
