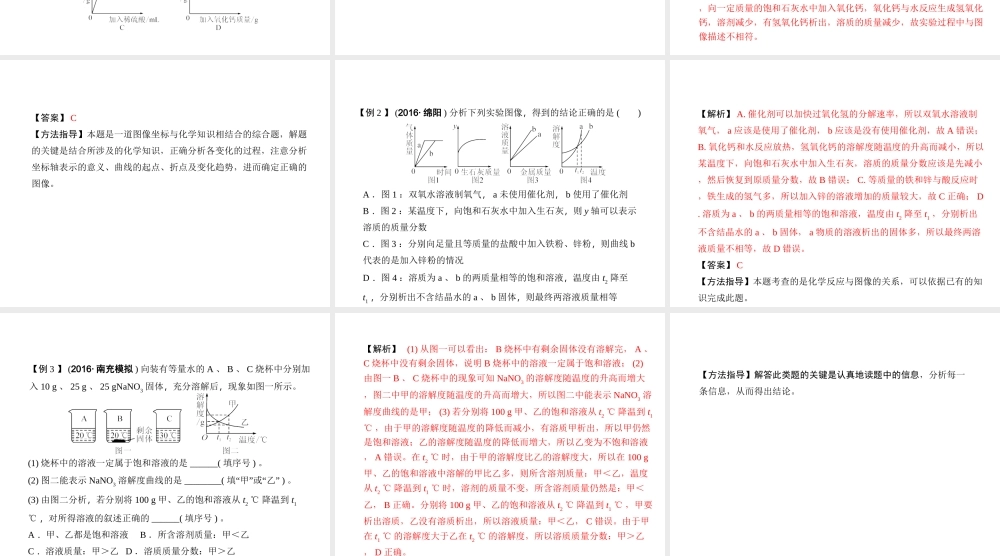

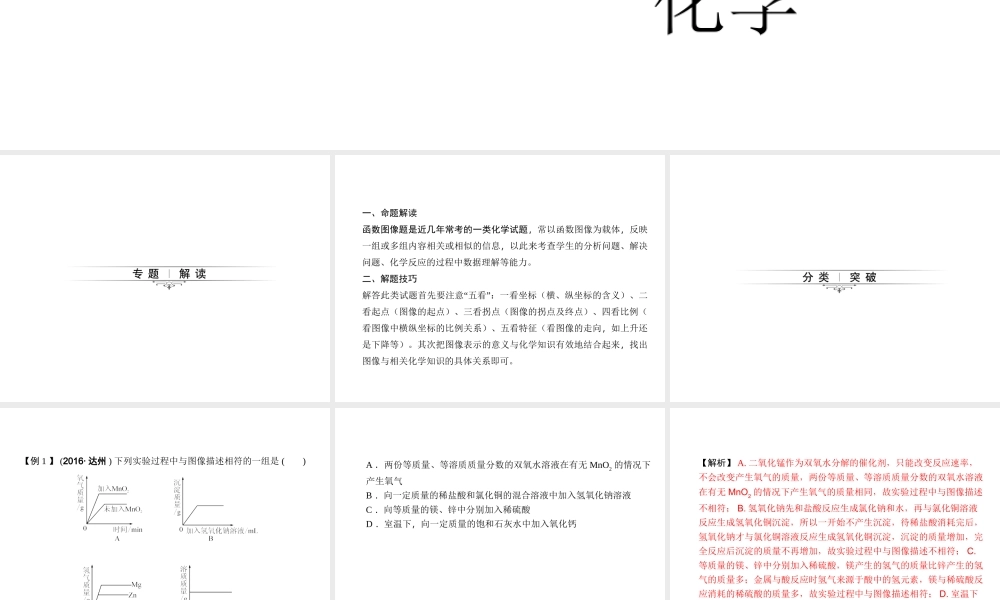

化学专题五 函数图像题四川专用一、命题解读函数图像题是近几年常考的一类化学试题，常以函数图像为载体，反映一组或多组内容相关或相似的信息，以此来考查学生的分析问题、解决问题、化学反应的过程中数据理解等能力。二、解题技巧“”解答此类试题首先要注意 五看 ：一看坐标（横、纵坐标的含义）、二看起点（图像的起点）、三看拐点（图像的拐点及终点）、四看比例（看图像中横纵坐标的比例关系）、五看特征（看图像的走向，如上升还是下降等）。其次把图像表示的意义与化学知识有效地结合起来，找出图像与相关化学知识的具体关系即可。【例 1 】 (2016· 达州 ) 下列实验过程中与图像描述相符的一组是 ( )A ．两份等质量、等溶质质量分数的双氧水溶液在有无 MnO2 的情况下产生氧气B ．向一定质量的稀盐酸和氯化铜的混合溶液中加入氢氧化钠溶液C ．向等质量的镁、锌中分别加入稀硫酸D ．室温下，向一定质量的饱和石灰水中加入氧化钙【解析】 A. 二氧化锰作为双氧水分解的催化剂，只能改变反应速率，不会改变产生氧气的质量，两份等质量、等溶质质量分数的双氧水溶液在有无 MnO2 的情况下产生氧气的质量相同，故实验过程中与图像描述不相符； B. 氢氧化钠先和盐酸反应生成氯化钠和水，再与氯化铜溶液反应生成氢氧化铜沉淀，所以一开始不产生沉淀，待稀盐酸消耗完后，氢氧化钠才与氯化铜溶液反应生成氢氧化铜沉淀，沉淀的质量增加，完全反应后沉淀的质量不再增加，故实验过程中与图像描述不相符； C.等质量的镁、锌中分别加入稀硫酸，镁产生的氢气的质量比锌产生的氢气的质量多；金属与酸反应时氢气来源于酸中的氢元素，镁与稀硫酸反应消耗的稀硫酸的质量多，故实验过程中与图像描述相符； D. 室温下，向一定质量的饱和石灰水中加入氧化钙，氧化钙与水反应生成氢氧化钙，溶剂减少，有氢氧化钙析出，溶质的质量减少，故实验过程中与图像描述不相符。【答案】 C【方法指导】本题是一道图像坐标与化学知识相结合的综合题，解题的关键是结合所涉及的化学知识，正确分析各变化的过程，注意分析坐标轴表示的意义、曲线的起点、折点及变化趋势，进而确定正确的图像。【例 2 】 (2016· 绵阳 ) 分析下列实验图像，得到的结论正确的是 ( )A ．图 1 ：双氧水溶液制氧气， a 未使用催化剂， b 使用了催化剂B ．图 2 ：某温度下，向饱和石灰水中加入生石灰，则 y 轴可以表示溶质的质量分数C ．图 3 ：分别...
