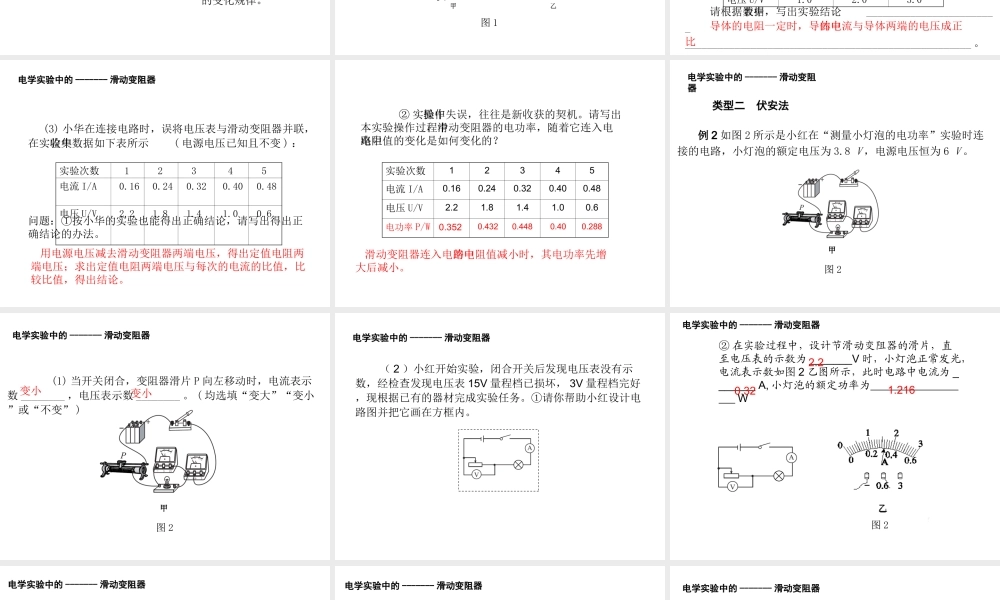

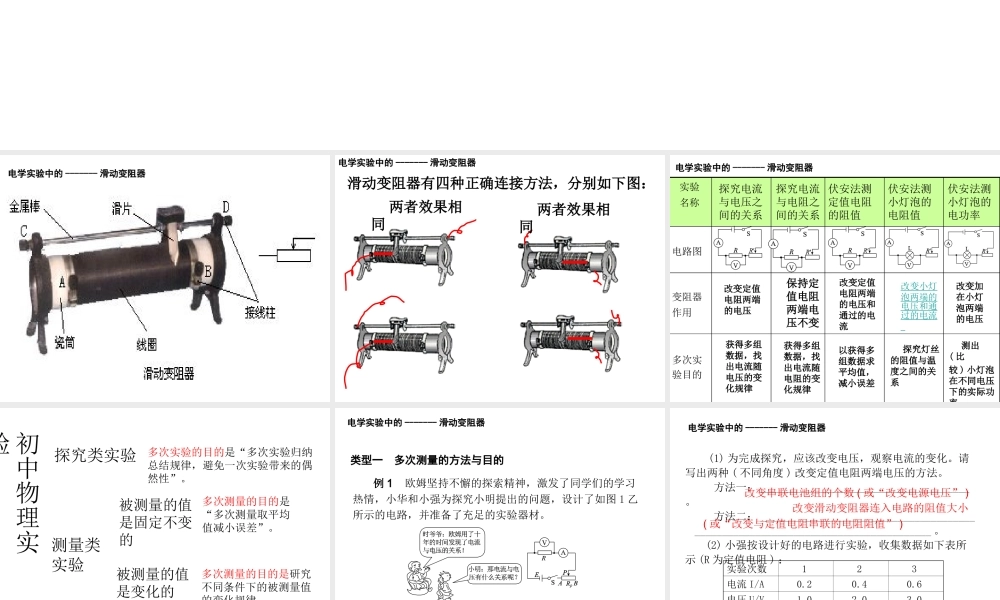

电学实验中的滑动变阻器 电学实验中的 ------- 滑动变阻器滑动变阻器有四种正确连接方法，分别如下图： 两者效果相同电学实验中的 ------- 滑动变阻器 两者效果相同 实验 名称 电路图 变阻器作用 多次实验目的 改变定值电阻两端的电压 保持定值电阻两端电压不变 改变定值电阻两端的电压和通过的电流 改变小灯泡两端的电压和通过的电流 改变加在小灯泡两端的电压 获得多组数据，找出电流随电压的变化规律获得多组数据，找出电流随电阻的变化规律以获得多组数据求平均值，减小误差 探究灯丝的阻值与温度之间的关系 测出( 比较 ) 小灯泡在不同电压下的实际功率 电学实验中的 ------- 滑动变阻器探究电流与电压之间的关系探究电流与电阻之间的关系伏安法测定值电阻的阻值伏安法测小灯泡的电阻值伏安法测小灯泡的电功率初中物理实验探究类实验测量类实验被测量的值是固定不变的被测量的值是变化的多次实验的目的是“多次实验归纳总结规律，避免一次实验带来的偶然性”。多次测量的目的是“多次测量取平均值减小误差”。多次测量的目的是研究不同条件下的被测量值的变化规律。类型一 多次测量的方法与目的 例 1 欧姆坚持不懈的探索精神，激发了同学们的学习热情，小华和小强为探究小明提出的问题，设计了如图 1 乙所示的电路，并准备了充足的实验器材。 图 1 电学实验中的 ------- 滑动变阻器 (1) 为完成探究，应该改变电压，观察电流的变化。请写出两种 ( 不同角度 ) 改变定值电阻两端电压的方法。 方法一： ______________________________________。 方法二： __________________________________________________________________________________ 。 (2) 小强按设计好的电路进行实验，收集数据如下表所示 (R 为定值电阻 ) ：实验次数 1 2 3 电流 I/A 0.2 0.4 0.6 电压 U/V 1.0 2.0 3.0 请根据表中数据，写出实验结论____________________________________________________________________________ 。 改变串联电池组的个数 ( 或“改变电源电压” ) 改变滑动变阻器连入电路的阻值大小( 或“改变与定值电阻串联的电阻阻值” ) 导体的电阻一定时，导体中的电流与导体两端的电压成正比 电学实验中的 ------- 滑动变阻器 (3) 小华在连接电路时，误将电压表与滑动变阻器并联，在实验中收集数据如下表所示( 电源电压已知且不变 ) ： 实验次数 1 2 3 4 5 电...
