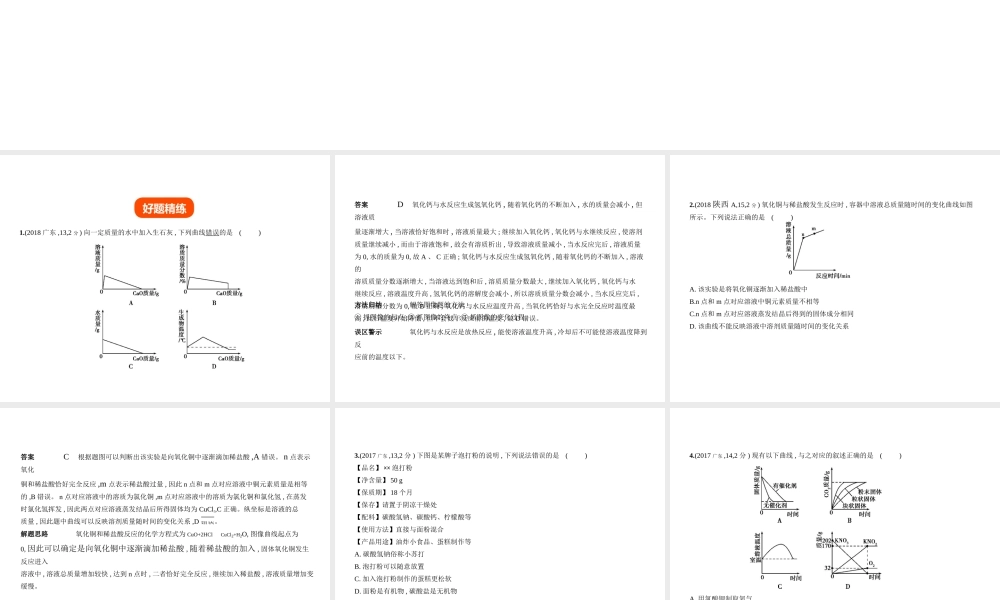

专题十九 化学图表题中考物理 ( 广东专用 )1.(2018 广东 ,13,2 分 ) 向一定质量的水中加入生石灰 , 下列曲线错误的是 ( ) 好题精练答案 D 氧化钙与水反应生成氢氧化钙 , 随着氧化钙的不断加入 , 水的质量会减小 , 但溶液质量逐渐增大 , 当溶液恰好饱和时 , 溶液质量最大 ; 继续加入氧化钙 , 氧化钙与水继续反应 , 使溶剂质量继续减小 , 而由于溶液饱和 , 故会有溶质析出 , 导致溶液质量减小 , 当水反应完后 , 溶液质量为 0, 水的质量为 0, 故 A 、 C 正确 ; 氧化钙与水反应生成氢氧化钙 , 随着氧化钙的不断加入 , 溶液的溶质质量分数逐渐增大 , 当溶液达到饱和后 , 溶质质量分数最大 , 继续加入氧化钙 , 氧化钙与水继续反应 , 溶液温度升高 , 氢氧化钙的溶解度会减小 , 所以溶质质量分数会减小 , 当水反应完后 ,溶质质量分数为 0, 故 B 正确 ; 氧化钙与水反应温度升高 , 当氧化钙恰好与水完全反应时温度最高 , 此后温度开始降低 , 但不会低于反应前的温度 , 故 D 错误。方法归纳 解答图像题的方法① 抓图像的起点 ;② 抓图像的终点 ;③ 抓图像的变化过程。误区警示 氧化钙与水反应是放热反应 , 能使溶液温度升高 , 冷却后不可能使溶液温度降到反应前的温度以下。2.(2018 陕西 A,15,2 分 ) 氧化铜与稀盐酸发生反应时 , 容器中溶液总质量随时间的变化曲线如图所示。下列说法正确的是 ( ) A. 该实验是将氧化铜逐渐加入稀盐酸中B.n 点和 m 点对应溶液中铜元素质量不相等C.n 点和 m 点对应溶液蒸发结晶后得到的固体成分相同D. 该曲线不能反映溶液中溶剂质量随时间的变化关系答案 C 根据题图可以判断出该实验是向氧化铜中逐渐滴加稀盐酸 ,A 错误。 n 点表示氧化铜和稀盐酸恰好完全反应 ,m 点表示稀盐酸过量 , 因此 n 点和 m 点对应溶液中铜元素质量是相等的 ,B 错误。 n 点对应溶液中的溶质为氯化铜 ,m 点对应溶液中的溶质为氯化铜和氯化氢 , 在蒸发时氯化氢挥发 , 因此两点对应溶液蒸发结晶后所得固体均为 CuCl2,C 正确。纵坐标是溶液的总质量 , 因此题中曲线可以反映溶剂质量随时间的变化关系 ,D 错误。解题思路 氧化铜和稀盐酸反应的化学方程式为 CuO+2HCl CuCl2+H2O, 图像曲线起点为0, 因此可以确定是向氧化铜中逐渐滴加稀盐酸 , 随着稀盐酸的加入 , 固体氧化铜发生反应进入溶液中...
