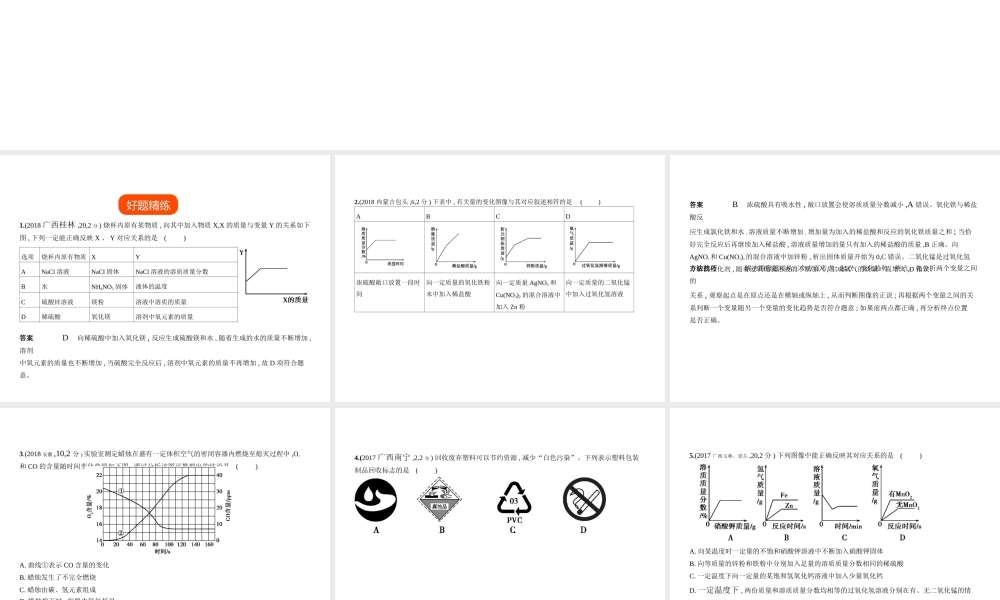

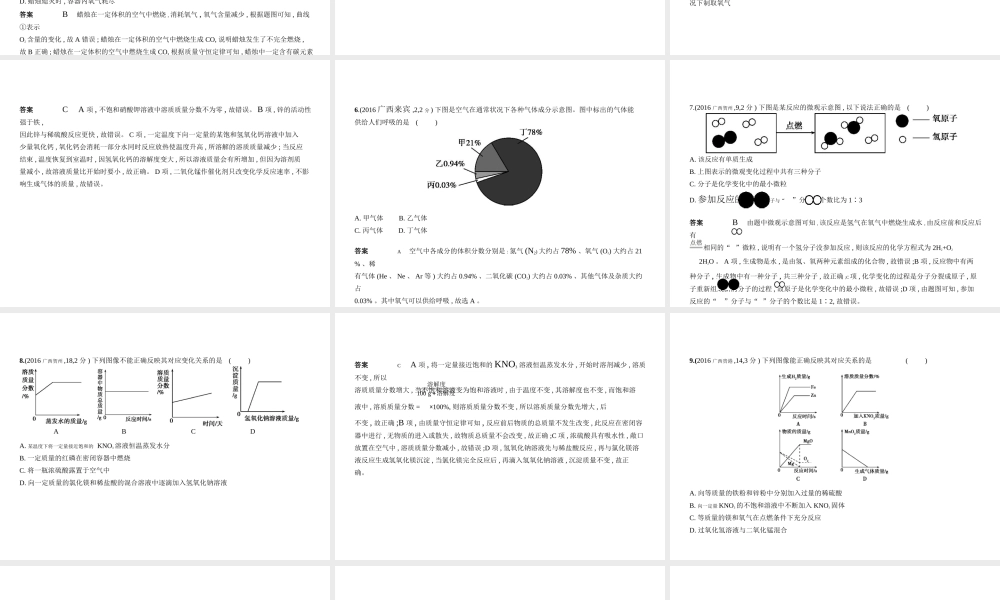

专题二十 化学图表题中考化学 ( 广西专用 )1.(2018 广西桂林 ,20,2 分 ) 烧杯内原有某物质 , 向其中加入物质 X,X 的质量与变量 Y 的关系如下图 , 下列一定能正确反映 X 、 Y 对应关系的是 ( ) 好题精练选项烧杯内原有物质 XYANaCl 溶液NaCl 固体NaCl 溶液的溶质质量分数B水NH4NO3 固体液体的温度C硫酸锌溶液镁粉溶液中溶质的质量D稀硫酸氧化镁溶剂中氧元素的质量答案 D 向稀硫酸中加入氧化镁 , 反应生成硫酸镁和水 , 随着生成的水的质量不断增加 ,溶剂中氧元素的质量也不断增加 , 当硫酸完全反应后 , 溶剂中氧元素的质量不再增加 , 故 D 项符合题意。2.(2018 内蒙古包头 ,6,2 分 ) 下表中 , 有关量的变化图像与其对应叙述相符的是 ( )ABCD 浓硫酸敞口放置一段时间向一定质量的氧化铁粉末中加入稀盐酸向一定质量 AgNO3 和Cu(NO3)2 的混合溶液中加入 Zn 粉向一定质量的二氧化锰中加入过氧化氢溶液答案 B 浓硫酸具有吸水性 , 敞口放置会使溶质质量分数减小 ,A 错误。氧化铁与稀盐酸反应生成氯化铁和水 , 溶液质量不断增加 , 增加量为加入的稀盐酸和反应的氧化铁质量之和 ; 当恰好完全反应后再继续加入稀盐酸 , 溶液质量增加的量只有加入的稀盐酸的质量 ,B 正确。向AgNO3 和 Cu(NO3)2 的混合溶液中加锌粉 , 析出固体质量开始为 0,C 错误。二氧化锰是过氧化氢分解的催化剂 , 随着过氧化氢溶液的不断加入 , 生成氧气的质量一直增大 ,D 错误。方法技巧 解决图像题可从三个方面考虑 : 起点、变化趋势、终点。先分析两个变量之间的关系 , 观察起点是在原点还是在横轴或纵轴上 , 从而判断图像的正误 ; 再根据两个变量之间的关系判断一个变量随另一个变量的变化趋势是否符合题意 ; 如果前两点都正确 , 再分析终点位置是否正确。3.(2018 安徽 ,10,2 分 ) 实验室测定蜡烛在盛有一定体积空气的密闭容器内燃烧至熄灭过程中 ,O2和 CO 的含量随时间变化曲线如下图 , 通过分析该图可推理出的结论是 ( )A. 曲线①表示 CO 含量的变化B. 蜡烛发生了不完全燃烧C. 蜡烛由碳、氢元素组成D. 蜡烛熄灭时 , 容器内氧气耗尽答案 B 蜡烛在一定体积的空气中燃烧 , 消耗氧气 , 氧气含量减少 , 根据题图可知 , 曲线①表示O2 含量的变化 , 故 A 错误 ; 蜡烛在一定体积的空气中燃烧生成 CO, 说明蜡烛发生了不完全燃烧 ,故 B 正确 ...
