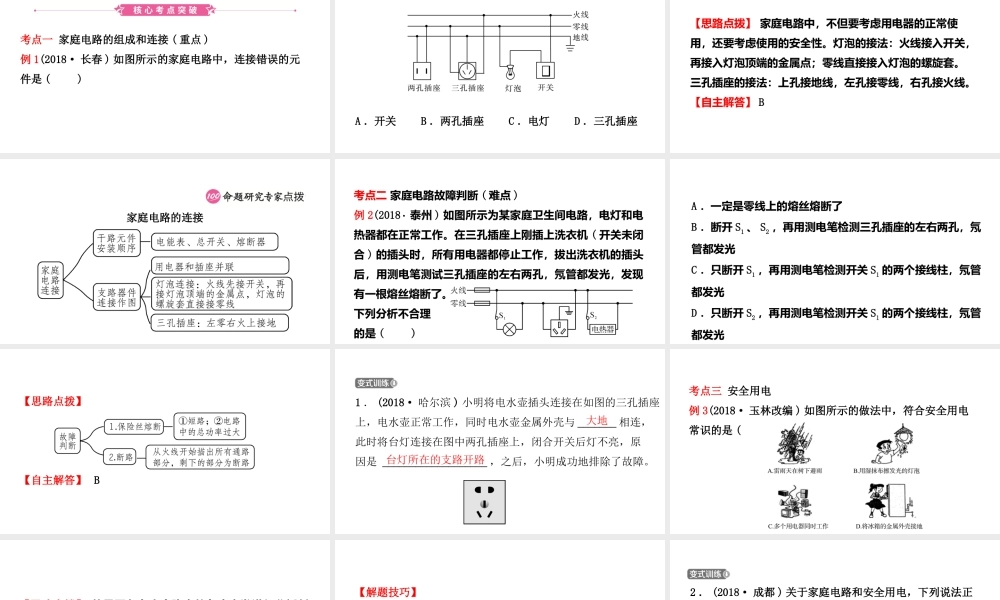

第十六讲 生活用电考点一 家庭电路的组成和连接 ( 重点 )例 1(2018· 长春 ) 如图所示的家庭电路中，连接错误的元件是 ( )A ．开关 B ．两孔插座 C ．电灯 D ．三孔插座【思路点拨】 家庭电路中，不但要考虑用电器的正常使用，还要考虑使用的安全性。灯泡的接法：火线接入开关，再接入灯泡顶端的金属点；零线直接接入灯泡的螺旋套。三孔插座的接法：上孔接地线，左孔接零线，右孔接火线。【自主解答】 B 家庭电路的连接考点二 家庭电路故障判断 ( 难点 )例 2(2018· 泰州 ) 如图所示为某家庭卫生间电路，电灯和电热器都在正常工作。在三孔插座上刚插上洗衣机 ( 开关未闭合 ) 的插头时，所有用电器都停止工作，拔出洗衣机的插头后，用测电笔测试三孔插座的左右两孔，氖管都发光，发现有一根熔丝熔断了。下列分析不合理的是 ( )A ．一定是零线上的熔丝熔断了B ．断开 S1 、 S2 ，再用测电笔检测三孔插座的左右两孔，氖管都发光C ．只断开 S1 ，再用测电笔检测开关 S1 的两个接线柱，氖管都发光D ．只断开 S2 ，再用测电笔检测开关 S1 的两个接线柱，氖管都发光【思路点拨】 【自主解答】 B 1 ． (2018· 哈尔滨 ) 小明将电水壶插头连接在如图的三孔插座上，电水壶正常工作，同时电水壶金属外壳与 _______ 相连，此时将台灯连接在图中两孔插座上，闭合开关后灯不亮，原 因是 ___________________ ，之后，小明成功地排除了故障。 大地台灯所在的支路开路考点三 安全用电例 3(2018· 玉林改编 ) 如图所示的做法中，符合安全用电常识的是 ( )【思路点拨】 从是否存在安全隐患的角度出发进行分析判断。【自主解答】 D 【解题技巧】 2 ． (2018· 成都 ) 关于家庭电路和安全用电，下列说法正确的是 ( )A ．控制各灯具的开关都应该安装在零线上B ．有金属外壳的用电器都使用两脚插头C ．应该定期对漏电保护器进行检查D ．不接触高压设备就不会引起触电事故
