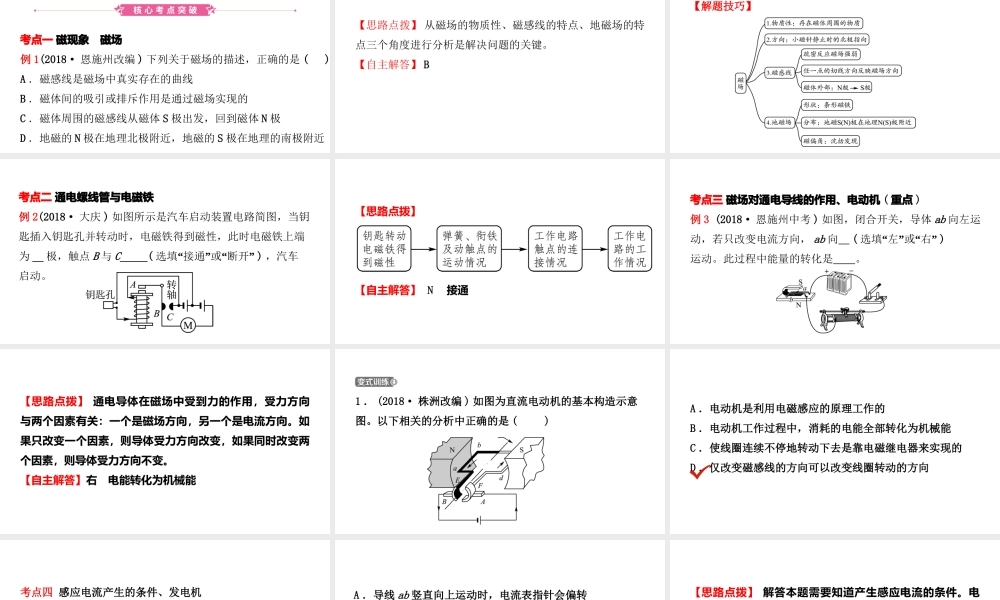

第十七讲 电与磁考点一 磁现象磁场例 1(2018· 恩施州改编 ) 下列关于磁场的描述，正确的是 ( )A ．磁感线是磁场中真实存在的曲线B ．磁体间的吸引或排斥作用是通过磁场实现的C ．磁体周围的磁感线从磁体 S 极出发，回到磁体 N 极D ．地磁的 N 极在地理北极附近，地磁的 S 极在地理的南极附近【思路点拨】 从磁场的物质性、磁感线的特点、地磁场的特点三个角度进行分析是解决问题的关键
【自主解答】 B 【解题技巧】 考点二 通电螺线管与电磁铁例 2(2018· 大庆 ) 如图所示是汽车启动装置电路简图，当钥匙插入钥匙孔并转动时，电磁铁得到磁性，此时电磁铁上端为 __ 极，触点 B 与 C_____(“”“”选填 接通 或 断开 ) ，汽车启动
【思路点拨】 【自主解答】 N 接通 考点三 磁场对通电导线的作用、电动机 ( 重点 )例 3 (2018· 恩施州中考 ) 如图，闭合开关，导体 ab 向左运动，若只改变电流方向， ab 向 (“”“”选填 左 或 右 )运动
此过程中能量的转化是
【思路点拨】 通电导体在磁场中受到力的作用，受力方向与两个因素有关：一个是磁场方向，另一个是电流方向
如果只改变一个因素，则导体受力方向改变，如果同时改变两个因素，则导体受力方向不变
【自主解答】右 电能转化为机械能1 ． (2018· 株洲改编 ) 如图为直流电动机的基本构造示意图

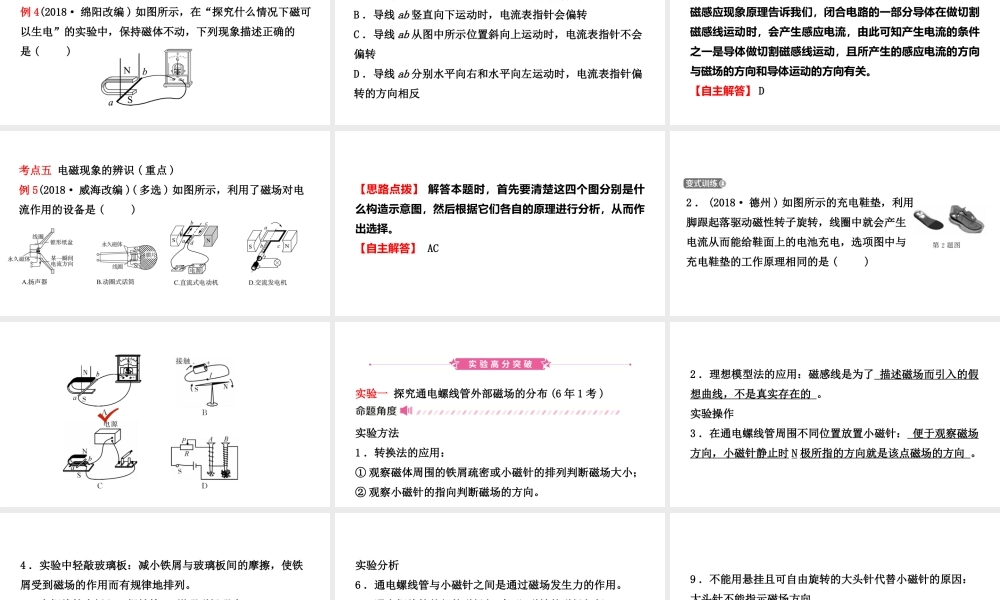

以下相关的分析中正确的是 ( )A ．电动机是利用电磁感应的原理工作的B ．电动机工作过程中，消耗的电能全部转化为机械能C ．使线圈连续不停地转动下去是靠电磁继电器来实现的D ．仅改变磁感线的方向可以改变线圈转动的方向考点四 感应电流产生的条件、发电机例 4(2018· 绵阳改编 ) 如图所示，在“探究什么情况下磁可以生电”的实验中，保持磁体不动，下列现象描述正确的是 ( )A ．导线 ab 竖
