（江西专版）中考物理总复习 第十四讲 欧姆定律课件-人教版初中九年级全册物理课件

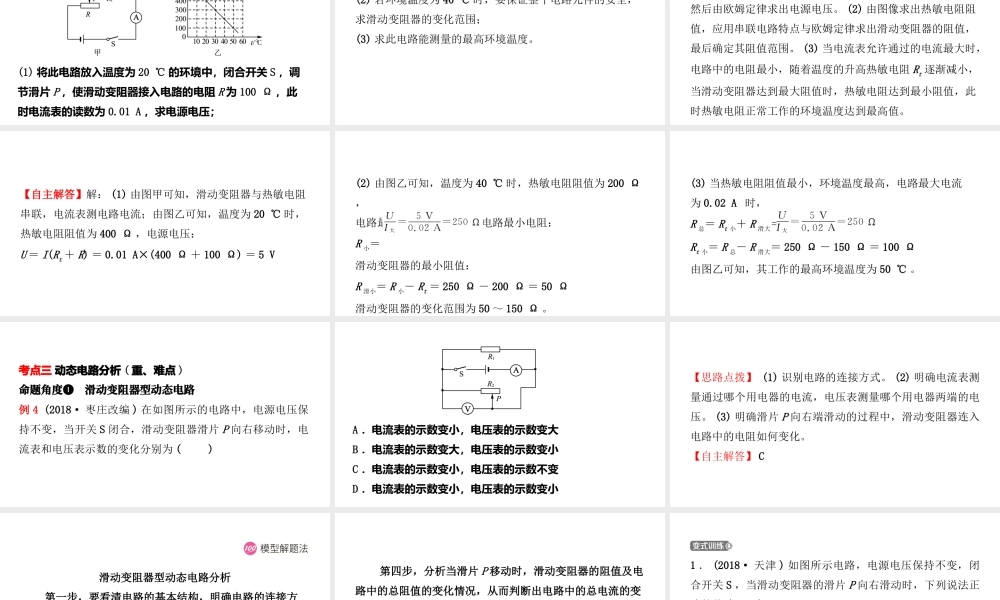

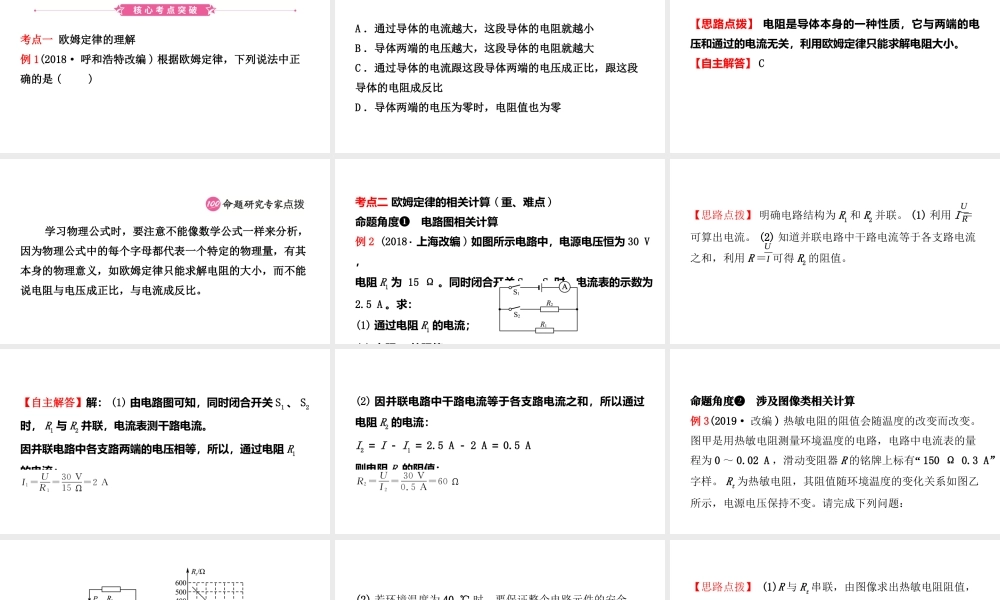

第十四讲 欧姆定律考点一 欧姆定律的理解例 1(2018· 呼和浩特改编 ) 根据欧姆定律，下列说法中正确的是 ( )A ．通过导体的电流越大，这段导体的电阻就越小B ．导体两端的电压越大，这段导体的电阻就越大C ．通过导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比D ．导体两端的电压为零时，电阻值也为零【思路点拨】 电阻是导体本身的一种性质，它与两端的电压和通过的电流无关，利用欧姆定律只能求解电阻大小。【自主解答】 C 学习物理公式时，要注意不能像数学公式一样来分析，因为物理公式中的每个字母都代表一个特定的物理量，有其本身的物理意义，如欧姆定律只能求解电阻的大小，而不能说电阻与电压成正比，与电流成反比。考点二 欧姆定律的相关计算 ( 重、难点 )命题角度 电路图相关计算❶例 2 (2018· 上海改编 ) 如图所示电路中，电源电压恒为 30 V，电阻 R1 为 15 Ω 。同时闭合开关 S1 、 S2 时，电流表的示数为2.5 A 。求：(1) 通过电阻 R1 的电流；(2) 电阻 R2 的阻值。【思路点拨】 明确电路结构为 R1 和 R2 并联。 (1) 利用 I ＝ 可算出电流。 (2) 知道并联电路中干路电流等于各支路电流之和，利用 R ＝ 可得 R2 的阻值。URUI【自主解答】解： (1) 由电路图可知，同时闭合开关 S1 、 S2时， R1 与 R2 并联，电流表测干路电流。因并联电路中各支路两端的电压相等，所以，通过电阻 R1的电流：(2) 因并联电路中干路电流等于各支路电流之和，所以通过电阻 R2 的电流：I2 ＝ I － I1 ＝ 2.5 A － 2 A ＝ 0.5 A则电阻 R2 的阻值： 命题角度❷涉及图像类相关计算例 3(2019· 改编 ) 热敏电阻的阻值会随温度的改变而改变。图甲是用热敏电阻测量环境温度的电路，电路中电流表的量程为 0 ～ 0.02 A ，滑动变阻器 R“的铭牌上标有 150 Ω 0.3 A”字样。 Rt 为热敏电阻，其阻值随环境温度的变化关系如图乙所示，电源电压保持不变。请完成下列问题：(1) 将此电路放入温度为 20 ℃ 的环境中，闭合开关 S ，调节滑片 P ，使滑动变阻器接入电路的电阻 R 为 100 Ω ，此时电流表的读数为 0.01 A ，求电源电压；(2) 若环境温度为 40 ℃ 时，要保证整个电路元件的安全，求滑动变阻器的变化范围；(3) 求此电路能测量的最高环境温度。【思路点拨】 (1)R 与 Rt 串联，由图像求出热敏电阻阻值，然后由...
