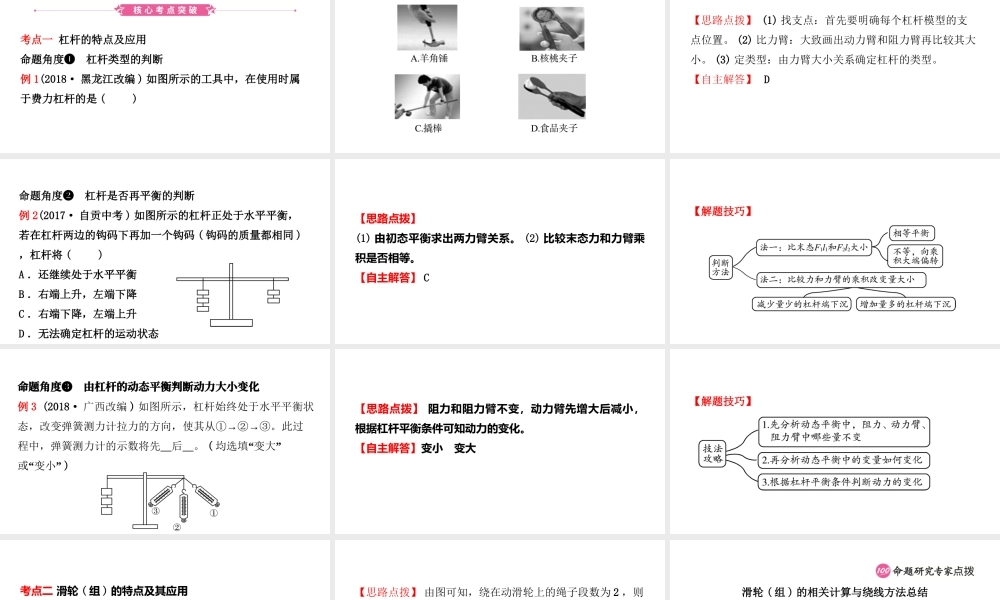

第十一讲 简单机械考点一 杠杆的特点及应用命题角度 杠杆类型的判断❶例 1(2018· 黑龙江改编 ) 如图所示的工具中，在使用时属于费力杠杆的是 ( )【思路点拨】 (1) 找支点：首先要明确每个杠杆模型的支点位置
(2) 比力臂：大致画出动力臂和阻力臂再比较其大小
(3) 定类型：由力臂大小关系确定杠杆的类型
【自主解答】 D 命题角度 杠杆是否再平衡的判断❷例 2(2017· 自贡中考 ) 如图所示的杠杆正处于水平平衡，若在杠杆两边的钩码下再加一个钩码 ( 钩码的质量都相同 )，杠杆将 ( )A ．还继续处于水平平衡 B ．右端上升，左端下降 C ．右端下降，左端上升 D ．无法确定杠杆的运动状态【思路点拨】 (1) 由初态平衡求出两力臂关系
(2) 比较末态力和力臂乘积是否相等
【自主解答】 C 【解题技巧】 命题角度❸由杠杆的动态平衡判断动力大小变化例 3 (2018· 广西改编 ) 如图所示，杠杆始终处于水平平衡状→→态，改变弹簧测力计拉力的方向，使其从①②③
此过程中，弹簧测力计的示数将先 后
(“”均选填 变大“”或 变小 )【思路点拨】 阻力和阻力臂不变，动力臂先增大后减小，根据杠杆平衡条件可知动力的变化

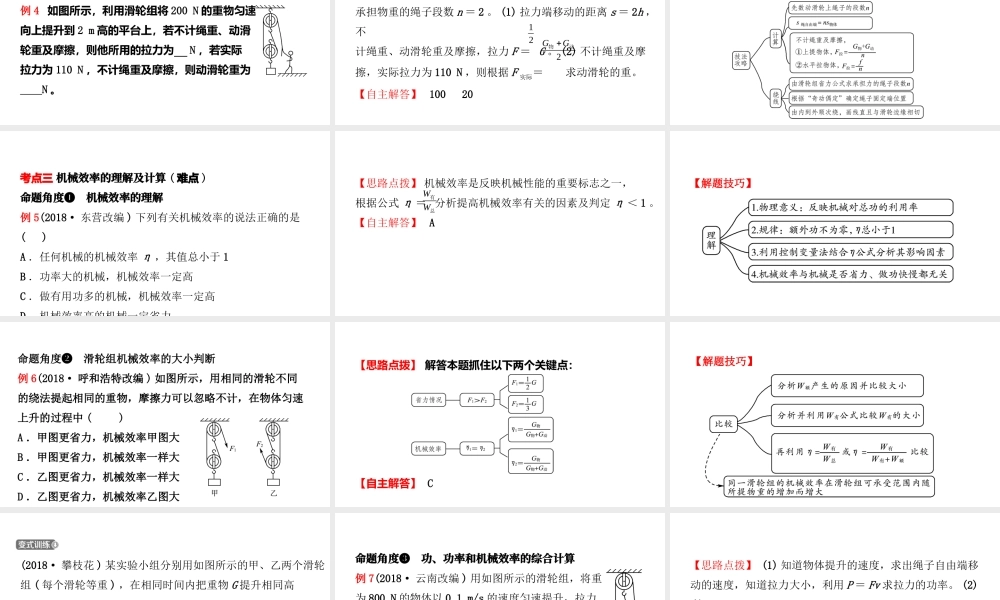

【自主解答】变小 变大 【解题技巧】 考点二 滑轮 ( 组 ) 的特点及其应用例 4 如图所示，利用滑轮组将 200 N 的重物匀速向上提升到 2 m 高的平台上，若不计绳重、动滑轮重及摩擦，则他所用的拉力为 N ，若实际拉力为 110 N ，不计绳重及摩擦，则动滑轮重为 N
【思路点拨】 由图可知，绕在动滑轮上的绳子段数为 2 ，则承担物重的绳子段数 n ＝ 2
(1) 拉力端移动的距离 s ＝ 2h ，不计绳重、动滑轮重及摩擦，拉力 F ＝ G
(2) 不计绳重及摩擦，实际拉力为 110 N ，则根据 F 实际＝ 求动滑轮的重
