（江西专版）中考物理总复习 专题突破八 课内探究型实验课件-人教版初中九年级全册物理课件

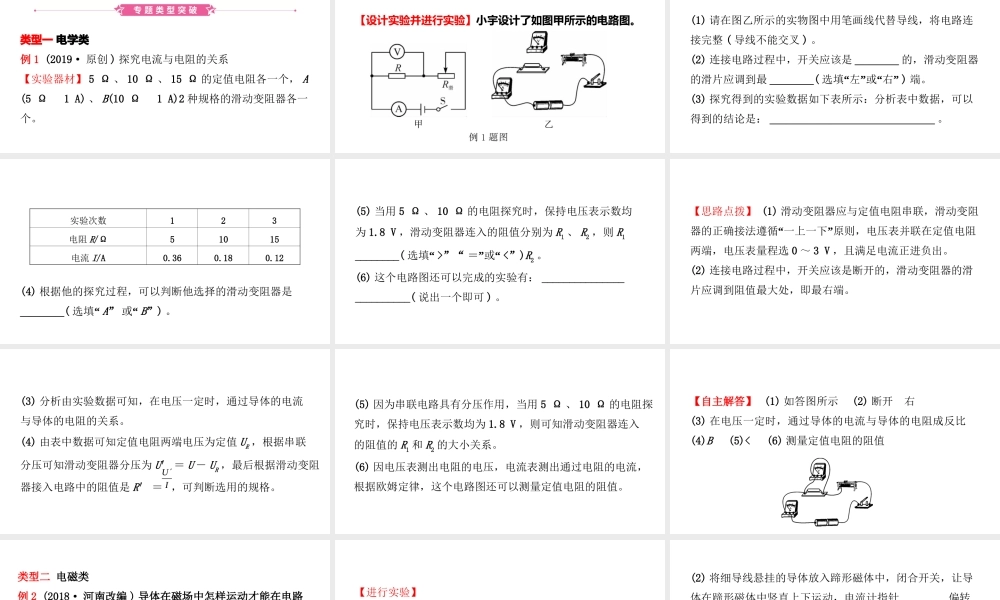

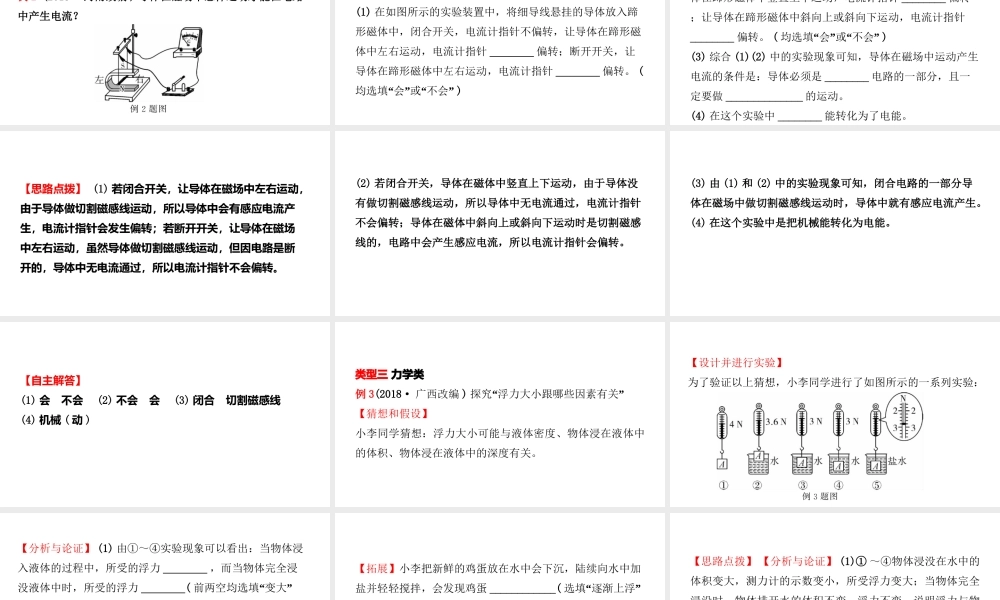

专题八 课内探究型实验类型一 电学类例 1 (2019· 原创 ) 探究电流与电阻的关系【实验器材】 5 Ω 、 10 Ω 、 15 Ω 的定值电阻各一个， A(5 Ω 1 A) 、 B(10 Ω 1 A)2 种规格的滑动变阻器各一个。【设计实验并进行实验】小宇设计了如图甲所示的电路图。(1) 请在图乙所示的实物图中用笔画线代替导线，将电路连接完整 ( 导线不能交叉 ) 。(2) 连接电路过程中，开关应该是 ________ 的，滑动变阻器的滑片应调到最 ________(“”“”选填 左 或 右 ) 端。(3) 探究得到的实验数据如下表所示：分析表中数据，可以得到的结论是： ______________________________ 。(4) 根据他的探究过程，可以判断他选择的滑动变阻器是________(“选填 A”“或 B”) 。实验次数123电阻 R/Ω51015电流 I/A0.360.180.12(5) 当用 5 Ω 、 10 Ω 的电阻探究时，保持电压表示数均为 1.8 V ，滑动变阻器连入的阻值分别为 R1 、 R2 ，则 R1________(“选填 >”“”“＝ 或 <”)R2 。(6) 这个电路图还可以完成的实验有： _________________________( 说出一个即可 ) 。【思路点拨】 (1) 滑动变阻器应与定值电阻串联，滑动变阻“”器的正确接法遵循 一上一下 原则，电压表并联在定值电阻两端，电压表量程选 0 ～ 3 V ，且满足电流正进负出。(2) 连接电路过程中，开关应该是断开的，滑动变阻器的滑片应调到阻值最大处，即最右端。(3) 分析由实验数据可知，在电压一定时，通过导体的电流与导体的电阻的关系。(4) 由表中数据可知定值电阻两端电压为定值 UR ，根据串联分压可知滑动变阻器分压为 U′ ＝ U － UR ，最后根据滑动变阻器接入电路中的阻值是 R′ ＝ ，可判断选用的规格。UI(5) 因为串联电路具有分压作用，当用 5 Ω 、 10 Ω 的电阻探究时，保持电压表示数均为 1.8 V ，则可知滑动变阻器连入的阻值的 R1 和 R2 的大小关系。(6) 因电压表测出电阻的电压，电流表测出通过电阻的电流，根据欧姆定律，这个电路图还可以测量定值电阻的阻值。【自主解答】 (1) 如答图所示(2) 断开右(3) 在电压一定时，通过导体的电流与导体的电阻成反比(4)B (5)< (6) 测量定值电阻的阻值类型二 电磁类例 2 (2018· 河南改编 ) 导体在磁场中怎样运动才能在电路中产生电流？【进行实验】(1) 在如图所示的实验装置中，将细导线悬挂的导体放入蹄形磁体中，闭合开...
