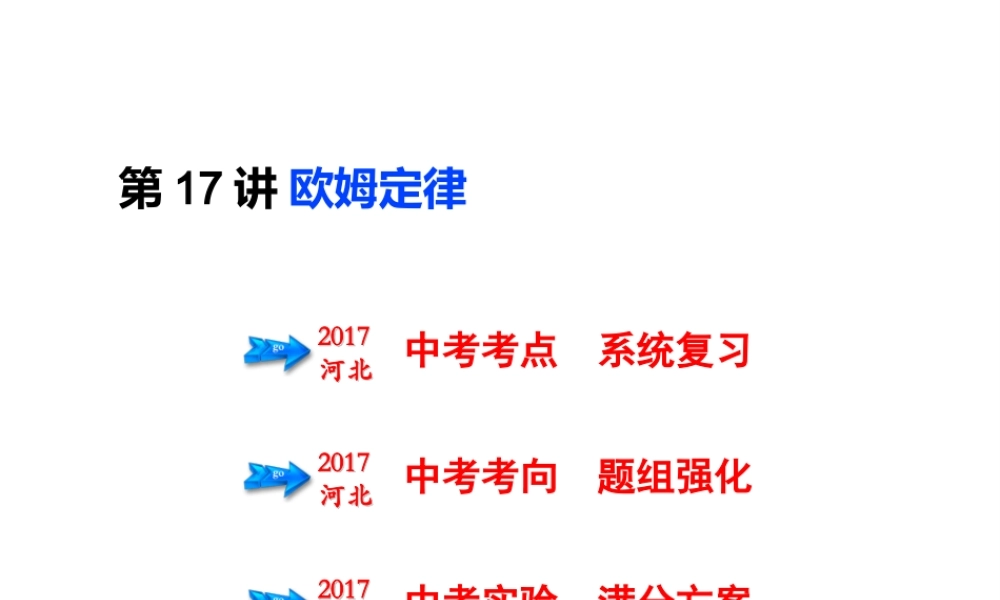

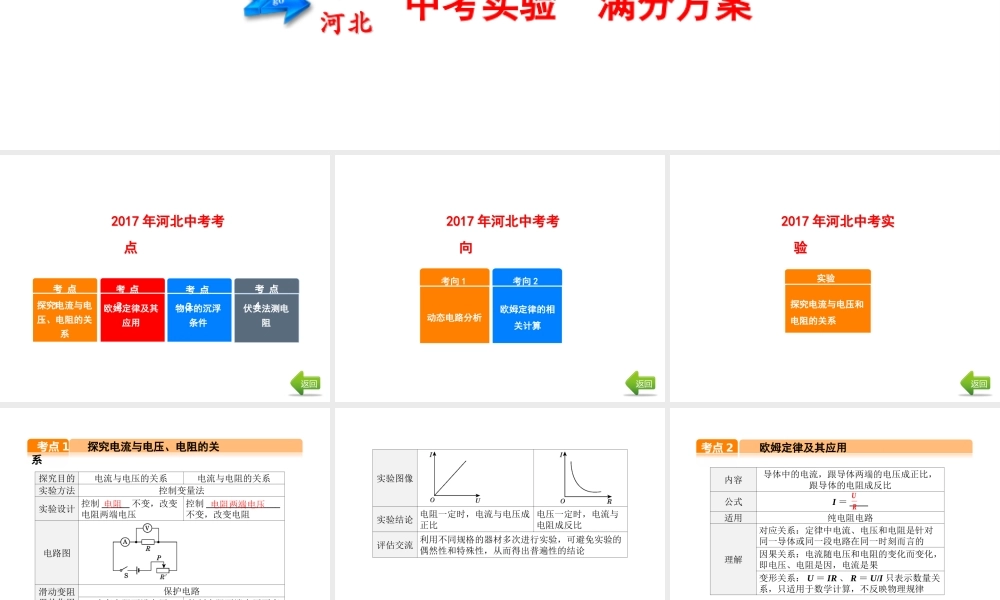

2017河北2017河北 中考考点 系统复习中考考向 题组强化2017河北2017河北2017河北2017河北 中考实验 满分方案第 17 讲 欧姆定律2017 年河北中考考点2017 年河北中考考点考 点2 考 点1 探究电流与电压、电阻的关系欧姆定律及其应用考 点3 物体的沉浮条件返回考 点4 伏安法测电阻2017 年河北中考考向2017 年河北中考考向返回动态电路分析考向 1考向 2欧姆定律的相关计算实验探究电流与电压和电阻的关系2017 年河北中考实验2017 年河北中考实验返回 考点 1 探究电流与电压、电阻的关系探究目的电流与电压的关系电流与电阻的关系实验方法控制变量法实验设计 控制 ______ 不变，改变电阻两端电压控制 ________________不变，改变电阻电路图滑动变阻器的作用保护电路改变电阻两端电压控制电阻两端电压不变电阻电阻两端电压返回实验图像实验结论 电阻一定时，电流与电压成正比电压一定时，电流与电阻成反比评估交流 利用不同规格的器材多次进行实验，可避免实验的偶然性和特殊性，从而得出普遍性的结论考点 2 欧姆定律及其应用内容导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比公式I ＝ ____适用纯电阻电路理解对应关系：定律中电流、电压和电阻是针对同一导体或同一段电路在同一时刻而言的因果关系：电流随电压和电阻的变化而变化，即电压、电阻是因，电流是果变形关系： U ＝ IR 、 R ＝ U/I 只表示数量关系，只适用于数学计算，不反映物理规律UR提示 “”导体的电阻与导体中的电流成反比 这个说法“”是错误的。原因一：漏掉了 导体两端电压一定 这“个前提条件；原因二：弄错了 物理量之间的因果关”系 。返回 考点 3 电阻的串联和并联连接方式电阻的串联电阻的并联图示理解相当于增加了电阻的_______相当于增加了电阻的 ____________总电阻比分电阻 ____ 总电阻比分电阻 _____公式R ＝ R1 ＋ R21/R ＝ 1/R1 ＋ 1/R2关系式串联分压： U1∶U2 ＝R1∶R2并联分流： I1∶I2 ＝ R2∶R1长度横截面积大小提示(1) 并联电路的总电阻利用公式计算较为方便。(2)n 个相同的电阻 R1 串联，总电阻 R ＝ nR1 ； n 个相同的电阻 R1 并联，总电阻 。返回1RRn＝1212R RRRR＝ 考点 4 伏安法测电阻测量工具电压表和电流表原理R ＝ U/I电路图电路连接接线过程中，开关处于 _______ 状态滑动变阻器连入 ___________先连接电路中串联部分，再将电压表并联在被测...
