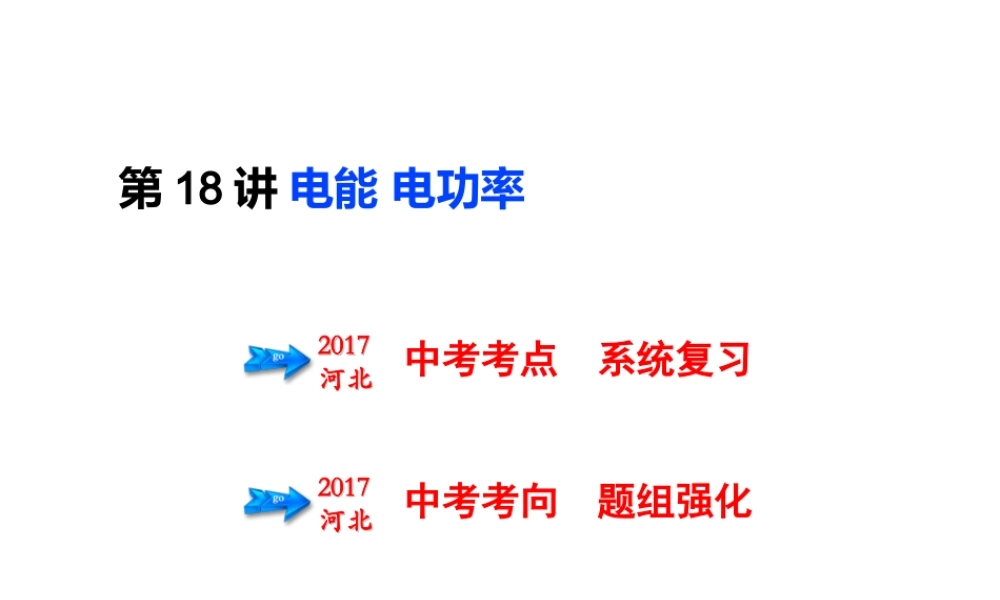

（河北专版）中考物理总复习 第18讲 电能 电功率课件-人教版初中九年级全册物理课件

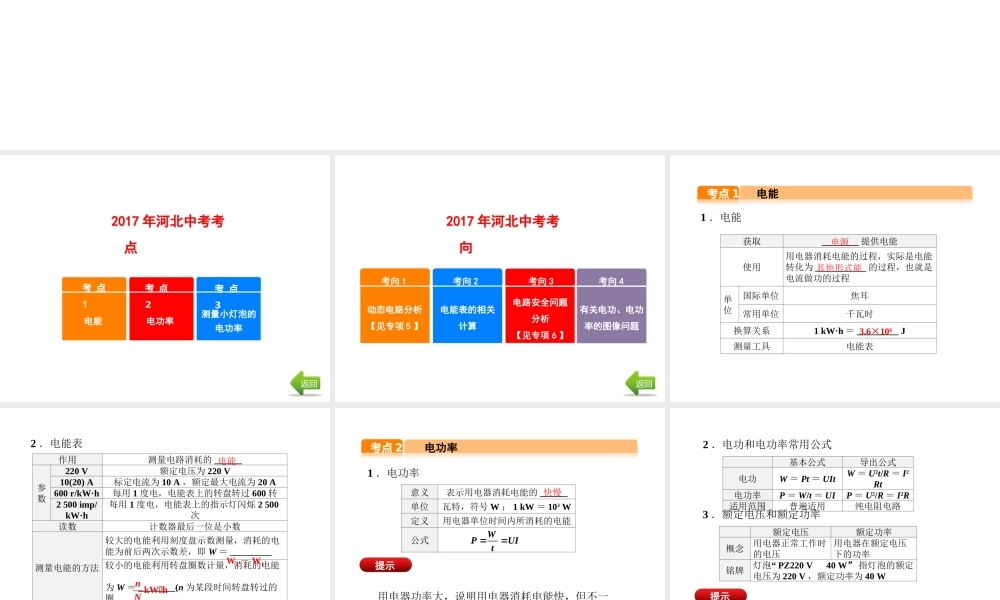

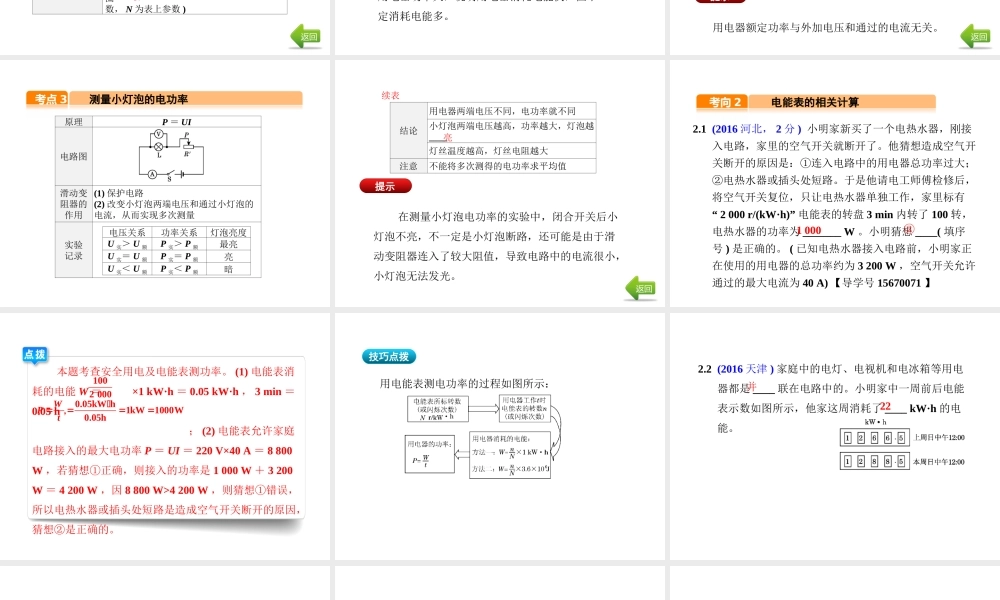

第 18 讲 电能 电功率2017河北2017河北 中考考点 系统复习中考考向 题组强化2017河北2017河北2017 年河北中考考点2017 年河北中考考点考 点2 考 点1 电能电功率考 点3 测量小灯泡的电功率返回2017 年河北中考考向2017 年河北中考考向返回动态电路分析【见专项 5 】考向 1考向 2电能表的相关计算电路安全问题分析【见专项 6 】考向 3有关电功、电功率的图像问题考向 4 考点 1 电能1 ．电能获取________ 提供电能使用用电器消耗电能的过程，实际是电能转化为 ___________ 的过程，也就是电流做功的过程单位国际单位焦耳常用单位千瓦时换算关系1 kW·h ＝ _________ J测量工具电能表电源其他形式能3.6×1062 ．电能表作用测量电路消耗的 ______参数220 V额定电压为 220 V10(20) A标定电流为 10 A ，额定最大电流为 20 A600 r/kW·h每用 1 度电，电能表上的转盘转过 600 转2 500 imp/kW·h每用 1 度电，电能表上的指示灯闪烁 2 500次读数计数器最后一位是小数测量电能的方法较大的电能利用刻度盘示数测量，消耗的电能为前后两次示数差，即 W ＝ _________较小的电能利用转盘圈数计量，消耗的电能为 W ＝ ________(n 为某段时间转盘转过的圈数， N 为表上参数 )电能W2 － W1kW hnN返回 考点 2 电功率提示用电器功率大，说明用电器消耗电能快，但不一定消耗电能多。1 ．电功率意义表示用电器消耗电能的 ______单位瓦特，符号 W ； 1 kW ＝ 103 W定义用电器单位时间内所消耗的电能公式快慢WPUIt返回2 ．电功和电功率常用公式基本公式导出公式电功W ＝ Pt ＝ UItW ＝ U2t/R ＝ I2Rt电功率P ＝ W/t ＝ UIP ＝ U2/R ＝ I2R适用范围普遍适用纯电阻电路3 ．额定电压和额定功率额定电压额定功率概念用电器正常工作时的电压用电器在额定电压下的功率铭牌灯泡“ PZ220 V 40 W” 指灯泡的额定电压为 220 V ，额定功率为 40 W提示用电器额定功率与外加电压和通过的电流无关。 考点 3 测量小灯泡的电功率原理P ＝ UI电路图滑动变阻器的作用(1) 保护电路(2) 改变小灯泡两端电压和通过小灯泡的电流，从而实现多次测量实验记录电压关系功率关系灯泡亮度U 实＞ U 额P 实＞ P 额最亮U 实＝ U 额P 实＝ P 额亮U 实＜ U 额P 实＜ P 额暗提示 在测量小灯泡电功率的实验中，闭合开关后小灯泡不亮，不一定是小灯泡断路，还可...
