（黔西南地区）秋九年级物理全册 第19章 生活用电 第1节 家庭电路教学课件 （新版）新人教版-（新版）新人教版初中九年级全册物理课件

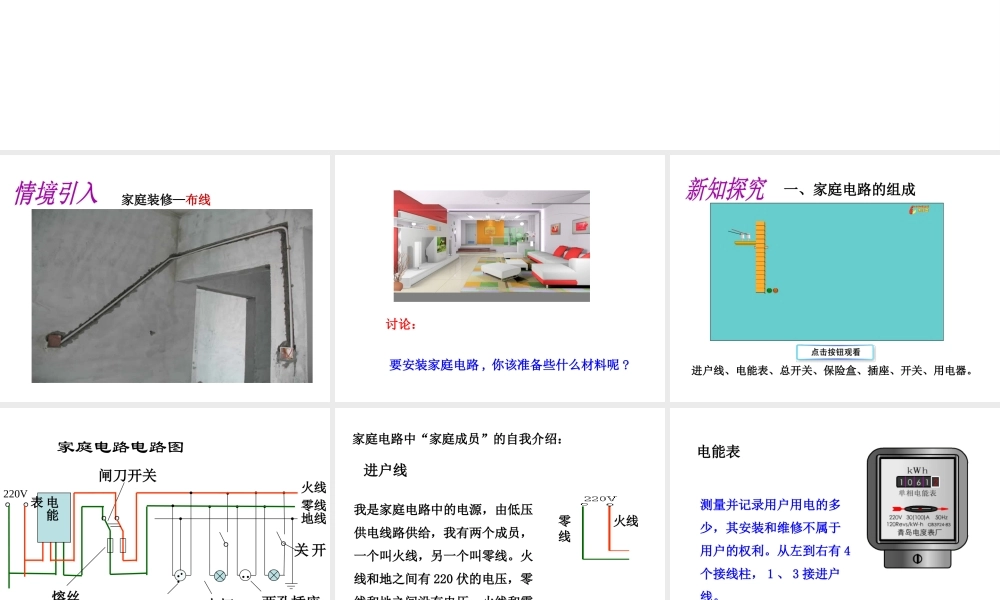

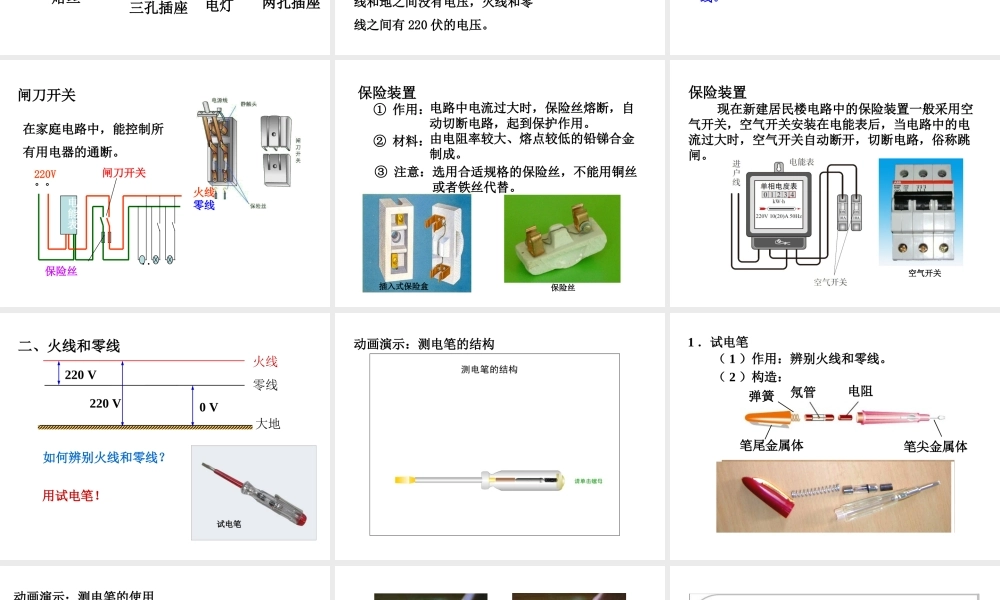

家庭装修—布线讨论：要安装家庭电路 , 你该准备些什么材料呢 ?进户线、电能表、总开关、保险盒、插座、开关、用电器。一、家庭电路的组成..。。。220V火线零线电能表熔丝闸刀开关两孔插座电灯开关家庭电路电路图。。。地线 ...三孔插座火线零线我是家庭电路中的电源，由低压供电线路供给，我有两个成员，一个叫火线，另一个叫零线。火线和地之间有 220 伏的电压，零线和地之间没有电压，火线和零线之间有 220 伏的电压。家庭电路中“家庭成员”的自我介绍：进户线测量并记录用户用电的多少，其安装和维修不属于用户的权利。从左到右有 4个接线柱， 1 、 3 接进户线。电能表在家庭电路中，能控制所有用电器的通断。220V..。。火线零线电能表保险丝闸刀开关闸刀开关保险装置 ① 作用： ② 材料： ③ 注意：选用合适规格的保险丝，不能用铜丝 或者铁丝代替。电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。由电阻率较大、熔点较低的铅锑合金制成。插入式保险盒保险丝空气开关保险装置 现在新建居民楼电路中的保险装置一般采用空气开关，空气开关安装在电能表后，当电路中的电流过大时，空气开关自动断开，切断电路，俗称跳闸。火线零线大地 用试电笔！试电笔0 V220 V220 V 如何辨别火线和零线？二、火线和零线动画演示：测电笔的结构1 ．试电笔 （ 1 ）作用：辨别火线和零线。 （ 2 ）构造：氖管电阻笔尖金属体笔尾金属体弹簧手一定要接触电笔尾部的金属电极，绝不允许接触笔尖金属。动画演示：测电笔的使用错误操作手没触笔尾金属体，笔尖金属体触火线时氖管仍不会发光。正确操作：手触笔尾金属体；笔尖金属体触火线时氖管发光，触零线时不发光。但千万不能接触笔尖金属体为什么手触笔尾金属体时氖管会发光，而人不会触电呢？???因为笔尖接触火线时， 220 伏的电压加在测电笔和人体构成的串联电路上，通过氖管和人体的电流小于220 伏 /1000000 欧 =0.00022 安 =0.22 毫安，这个电流可以 使氖管发光，但对人体是没有危害的。根据你的观察与了解，什么样的用电器要用三脚式插头呢？大功率、金属外壳的用电器要用三脚式插座，如电饭煲、空调、冰箱、洗衣机等。???三、三线插头和漏电保护器三孔插座三脚插头三线插座是怎样接入电路中的呢？零线火线地线左零右火 中接地火线零线地线零线火线地线左零右火 中接地火线零线地线零线火线左零右火接零线接火线接地线思考：同是漏电，为何反差如此...
