（黔西南地区）秋九年级物理全册 第19章 生活用电 第2节 家庭电路中电流过大的原因教学课件 （新版）新人教版-（新版）新人教版初中九年级全册物理课件

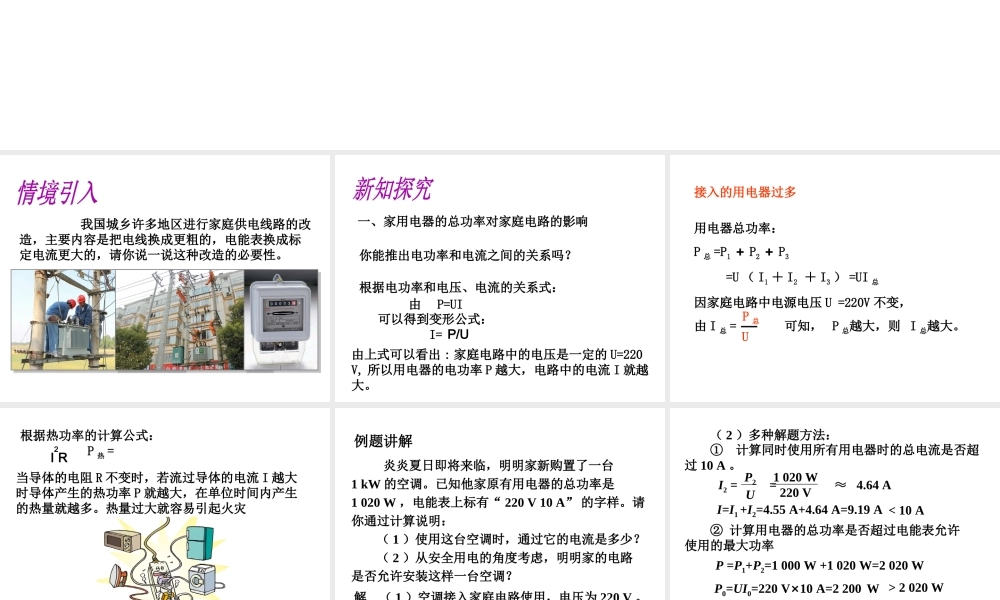

我国城乡许多地区进行家庭供电线路的改造，主要内容是把电线换成更粗的，电能表换成标定电流更大的，请你说一说这种改造的必要性。 根据电功率和电压、电流的关系式：由 P=UI可以得到变形公式： I= P/U由上式可以看出 : 家庭电路中的电压是一定的 U=220V, 所以用电器的电功率 P 越大，电路中的电流 I 就越大。你能推出电功率和电流之间的关系吗？一、家用电器的总功率对家庭电路的影响接入的用电器过多用电器总功率： P 总 =P1 ＋ P2 ＋ P3 =U （ I1 ＋ I2 ＋ I3 ） =UI 总因家庭电路中电源电压 U =220V 不变，由 I 总 = 可知， P 总越大，则 I 总越大。P 总U根据热功率的计算公式： P 热 =I2R当导体的电阻 R 不变时，若流过导体的电流 I 越大时导体产生的热功率 P 就越大，在单位时间内产生的热量就越多。热量过大就容易引起火灾 炎炎夏日即将来临，明明家新购置了一台1 kW 的空调。已知他家原有用电器的总功率是1 020 W ，电能表上标有“ 220 V 10 A” 的字样。请你通过计算说明： （ 1 ）使用这台空调时，通过它的电流是多少？ （ 2 ）从安全用电的角度考虑，明明家的电路是否允许安装这样一台空调？解 （ 1 ）空调接入家庭电路使用，电压为 220 V 。I1 = = ≈ 4.55 AP1U103 W220 V例题讲解I=I1 +I2=4.55 A+4.64 A=9.19 A < 10 A> 2 020 W P =P1+P2=1 000 W +1 020 W=2 020 W ② 计算用电器的总功率是否超过电能表允许使用的最大功率 （ 2 ）多种解题方法： ① 计算同时使用所有用电器时的总电流是否超过 10 A 。P0=UI0=220 V×10 A=2 200 WI2 = = ≈ 4.64 AP2U1 020 W220 V 所以，从安全用电的角度考虑，可以安装这样一台空调。 有时候家庭电路中用电器的总功率并不是很大，但是也会产生电流过大的现象，你认为原因可能是什么？ 短路是家庭电路中电流过大的另一个原因。二、短路对家庭电路的影响 你知道形成家庭电路中短路的原因是什么吗？ 家庭电路中短路很容易造成火灾。 由于改装电路时不小心、或绝缘皮破损或老化等原因使火线和零线直接连通。 为了防止电路中电流过大，发生危险，电路中常常要安装保险丝，以保护用电器或人身安全。各种保险丝三、保险丝的作用闸刀开关 、 熔断器及保险丝保险丝（ 1 ）材料：由电阻率大，熔点低的铅锑合金制成的（ 2 ）原理：当电路中电流过大时，电能转化成热的...
