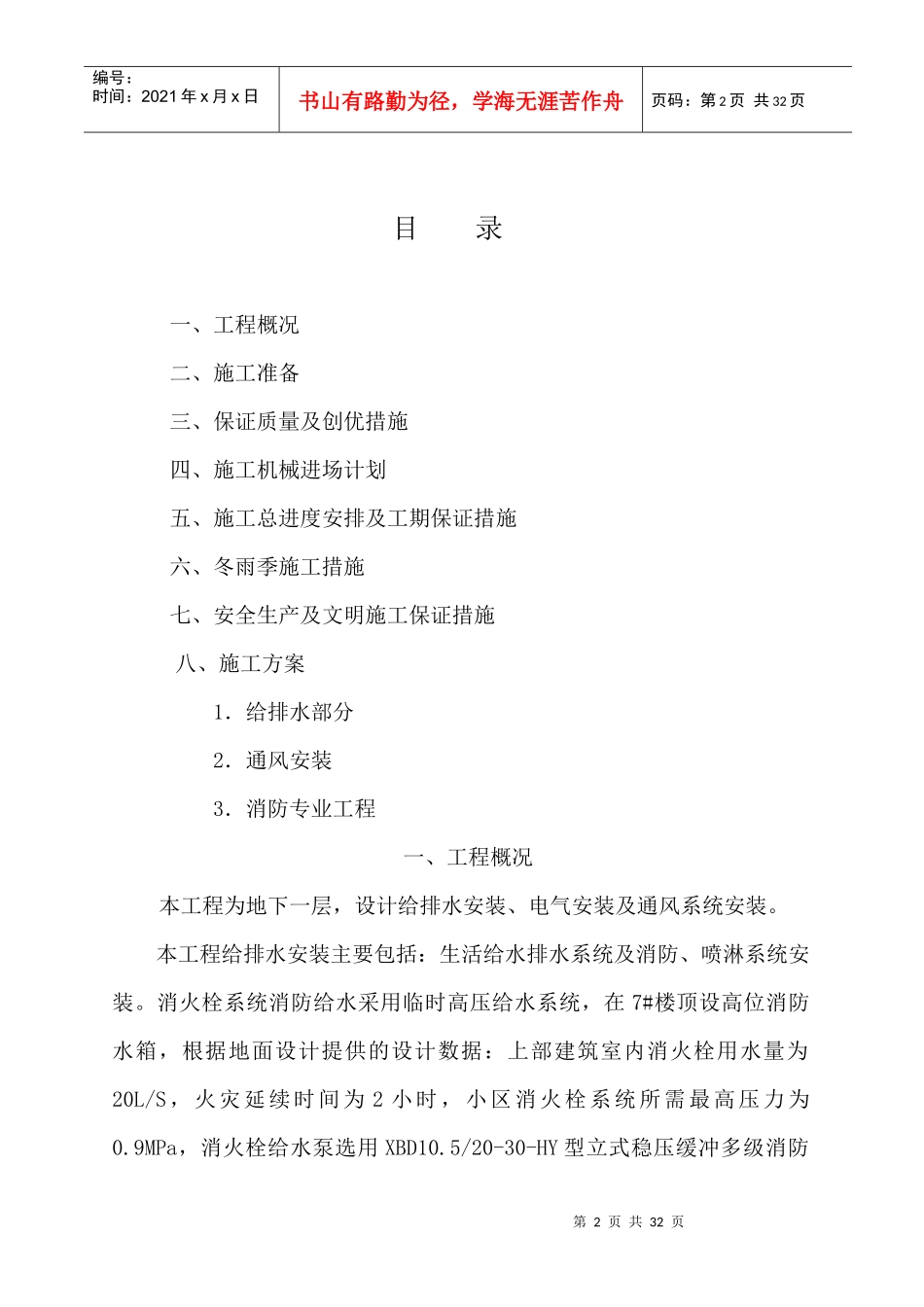

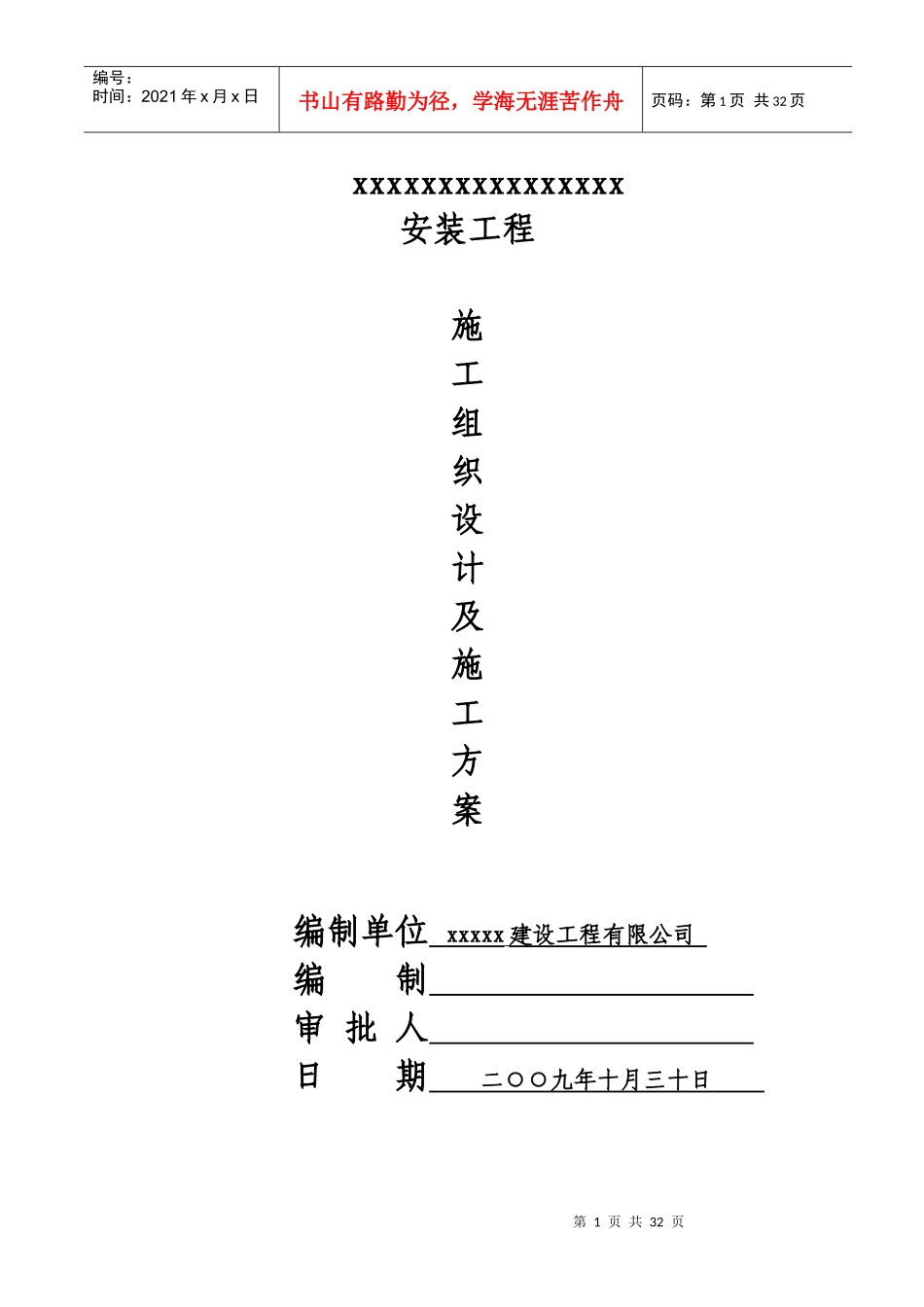

第1页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共32页xxxxxxxxxxxxxxxx安装工程施工组织设计及施工方案编制单位xxxxx建设工程有限公司编制审批人日期二○○九年十月三十日第2页共32页第1页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共32页目录一、工程概况二、施工准备三、保证质量及创优措施四、施工机械进场计划五、施工总进度安排及工期保证措施六、冬雨季施工措施七、安全生产及文明施工保证措施八、施工方案1．给排水部分2．通风安装3．消防专业工程一、工程概况本工程为地下一层，设计给排水安装、电气安装及通风系统安装。本工程给排水安装主要包括：生活给水排水系统及消防、喷淋系统安装。消火栓系统消防给水采用临时高压给水系统，在7#楼顶设高位消防水箱，根据地面设计提供的设计数据：上部建筑室内消火栓用水量为20L/S，火灾延续时间为2小时，小区消火栓系统所需最高压力为0.9MPa，消火栓给水泵选用XBD10.5/20-30-HY型立式稳压缓冲多级消防第3页共32页第2页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共32页泵，一用一备。人防地下室自动喷水灭火系统危险等级按中2级设计，根据地面设计提供的设计数据，地面自动喷水灭火系统所需压力为0.6MPa，自喷给水泵选用XBD7.0/35-37-HY型立式稳压缓冲多级消防泵，一用一备。在屋顶设消防水箱。消防水池有效容积为270立方米。人防地下室室内生活给水由市政给水管网直接供给，排水采用雨、污水分流制，车库内排水接至室外隔油设施。生活给水管道采用钢塑复合管，丝接或卡箍连接，室内重力排水管道采用热镀锌钢管，压力排水管采用焊接钢管，焊接或法兰连接。室内消火栓管道采用镀锌无缝钢管，丝口连接或卡箍式连接。自喷给水管道采用内外壁热镀锌钢管，消火栓给水泵进出水管采用无缝钢管，焊接或法兰连接，自喷给水泵进出水管采用无缝钢管，法兰连接，二次镀锌后安装。管道穿越人防工程围护结构时采用防爆套管，当管径大于DN150时，应设置外侧加防护挡板的刚性防水套管。明装的钢管先涂红酚醛防锈漆一道，再涂面漆一道。埋地钢管刷二道热沥青防腐。焊接钢管埋地敷设于底板以下时，应用混凝土包覆，汽车坡道下明露自喷管采用硬聚胺酯泡沫塑料保温，厚度50mm，外包铝箔保护。生活给水管道外表刷银灰色面漆，消火栓给水管道外表刷红色面漆，自动喷水灭火系统给水管道外表刷红色面漆，排水管道外表刷黑色面漆。室内给水管试验压力应为给水管工作压力的1.5倍，且不得小于1.0MPa；室内消防管工作压力小于或等于1.0MPa时，消防管试验压力为系统工作压力的1.5倍，并不低于1.4MPa；当消防管工作压力大于1.0MPa时，消防管试验压力为工作压力加0.4MPa；室内排水管应进行灌水试验和通球试验；室内雨水管也第4页共32页第3页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共32页应进行灌水试验。由于本工程管线较多，管线交叉处，施工时需注意现场协调，与其它管道相互配合，一般情况下压力管让重力管、小管让大管。本工程通风系统设三个防护单元，各防护单元战时通风单独设置。人员掩蔽采用清洁式、滤毒式、隔绝式通风；滤毒排风按全工程超压排风组织，与外部连通的进排风道和管道上的密闭门（阀）不少于二道，以保证隔绝密闭时的气密性。平时和战时排风系统，按平时和战时通风两种功能设计。战时使用滤尘器为油网滤尘器。风管采用热镀锌钢板，根据平战结合，快速转换的原则，战时通风系统尽量利用平时管路，并对原管道及阀门进行必要的调整。本工程共设二个防火分区，防火分区排风兼做排烟，风机选用PYL-14A混流式高温消防排烟风机，并在管路上设消声器。排烟风机入口设280℃排烟防火阀，并与排烟风机联锁，排风口兼做排烟口。排烟口距最远点距离应小于3米，汽车库采用机械排风与消防排烟相结合，汽车疏散车道自然进风方式。排烟风管材料采用镀锌板，钢板厚度按高压风管系统选用，厚度不应小于1.0mm，普通送排风管镀锌板按中低压风管选取。风管支吊架间距：当风管直径或长边＜400mm时，风管支吊架≤4米；当风管直径...
