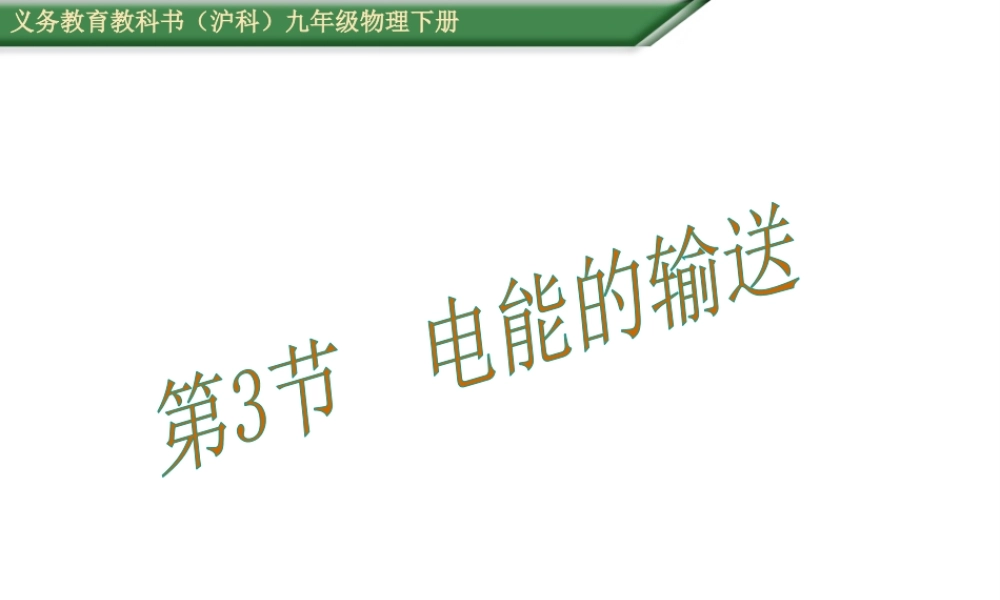

（遵义专版）春九年级物理全册 18.3 电能的输送课件 （新版）沪科版-（新版）沪科版初中九年级全册物理课件VIP专享

义务教育教科书（沪科）九年级物理下册 为了合理的利用能源 , 发电站要建在靠近这些能源的地方 . 而用电的地方却很多 , 例如 : 有的地方离发电站很远 , 因此需要把电能输送到远方 ,这就涉及电能的输送问题．即 : 发 电 厂 升压变压器高压线路降压变压器 工厂 居民 一、高压输电 家庭用电的电压是220V ，然而高压输电线上的电压通常都有几十万伏。为何采用高压输电？ 导体是有一定电阻的，由于输电线长，电阻大，当电流通过输电线时，产生热量 Q ，损失一部分电能，高压输电——可减少输电线上的电能损失(1) 减小导线电阻 如何减少电能损失?RIP2损(2) 减小输电线中的电流SLR由电阻定律知(1) 减小导线电阻① 减小材料的电阻率ρ. 银的电阻率最小, 但价格昂贵 ,目前选用电阻率较小的铜或铝作输电线.② 减小输电线的长度L 不可行 , 因为要保证输电距离.③ 可适当增大横截面积 . 太粗不可能 , 既不经济又架设困难 .根据： P 电 =UI p 损 =I2R}当输送电的总功率一定时，电压增大，则电流就会减小，这样电路中就会损失较少的电能，所以在远距离输电时宜采用高压输电。(2) 减小输电线中的电流提高输电电压, 是减少电能在输送线路上损失的有效的办法，远距离输电用高压输电变压器发电站升压变压器高压输电线降压变压器用户变压器原理：电磁感应原理变压器的作用：可以将输入的交流电压升高（升压变压器）或降低（降压变压器） （变压器不能升高或者降低直流电的电压）是不是输电电压越高越好?电压越高，对输电线路和变压器的要求越高，建设费用越高。远距离输电电压我国常用的远距离输电采用的电压有110 kV 、 220 kV 、 330 kV ，输电干线采用500 kV 的超高压，西北电网达到750kV 。思考1 ．电能输送的优点：1 ．电能输送的优点：2 ．输送电能的基本要求：2 ．输送电能的基本要求：可靠：是指保证供电线路可靠地工作，少有故障和停电。 电能通过输电线就可以输送到远方．相对于煤炭、石油等能源的输送需要大量的交通运载工具来说，“方便和节约”是它突出的优点．保质：就是保证电能的质量，即电压和频率稳定。经济：是指输电线路建造和运行的费用低，电能损耗小。可靠、保质、经济．用电器为什么不直接使用高压电？高压电的绝缘防护要求很高，直接供给家用电器十分不安全。人靠近高压带电体，就可能触电。三、高压触电及其防护U高压电弧触电高压危险，请勿靠近高压危险，...
