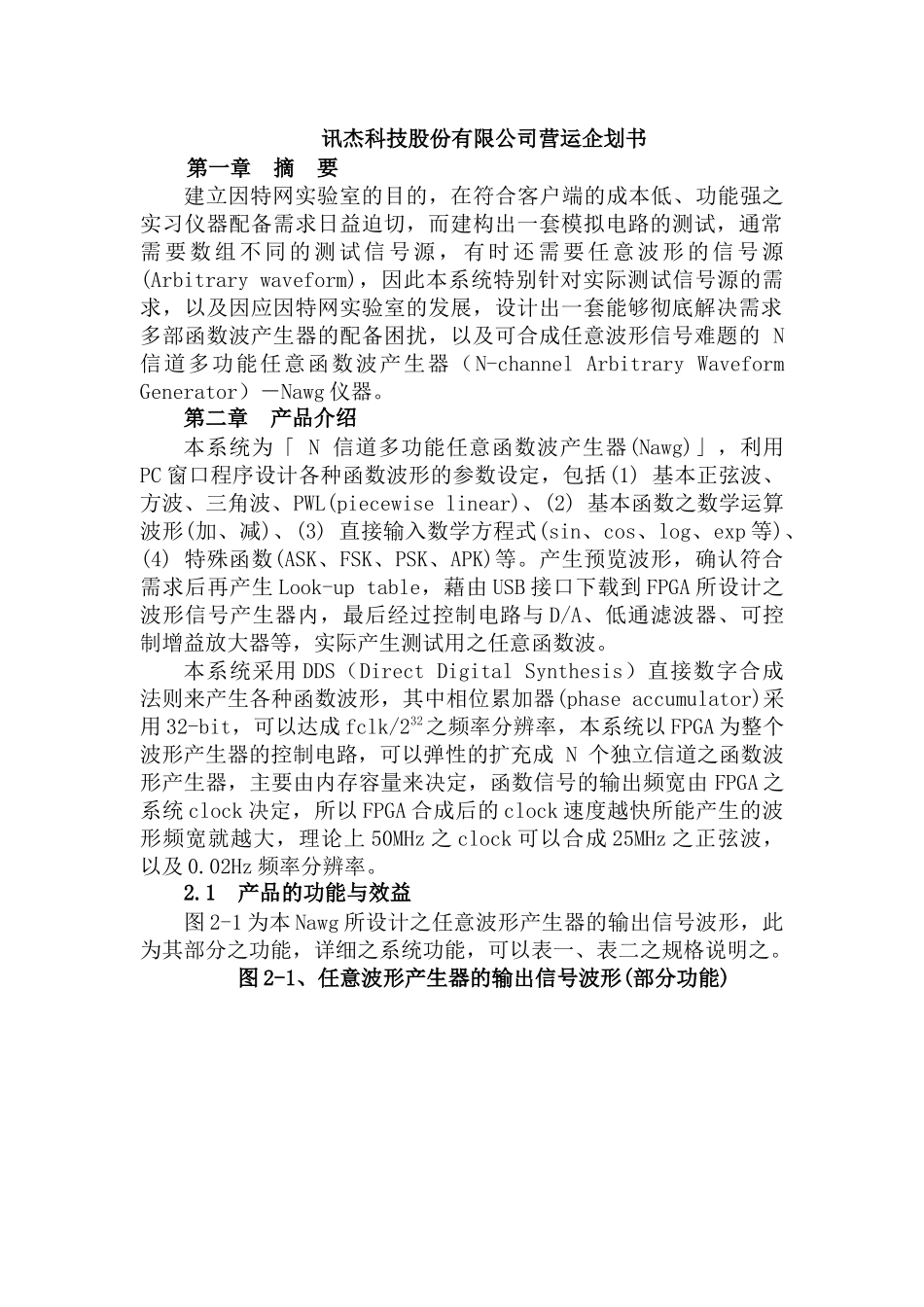

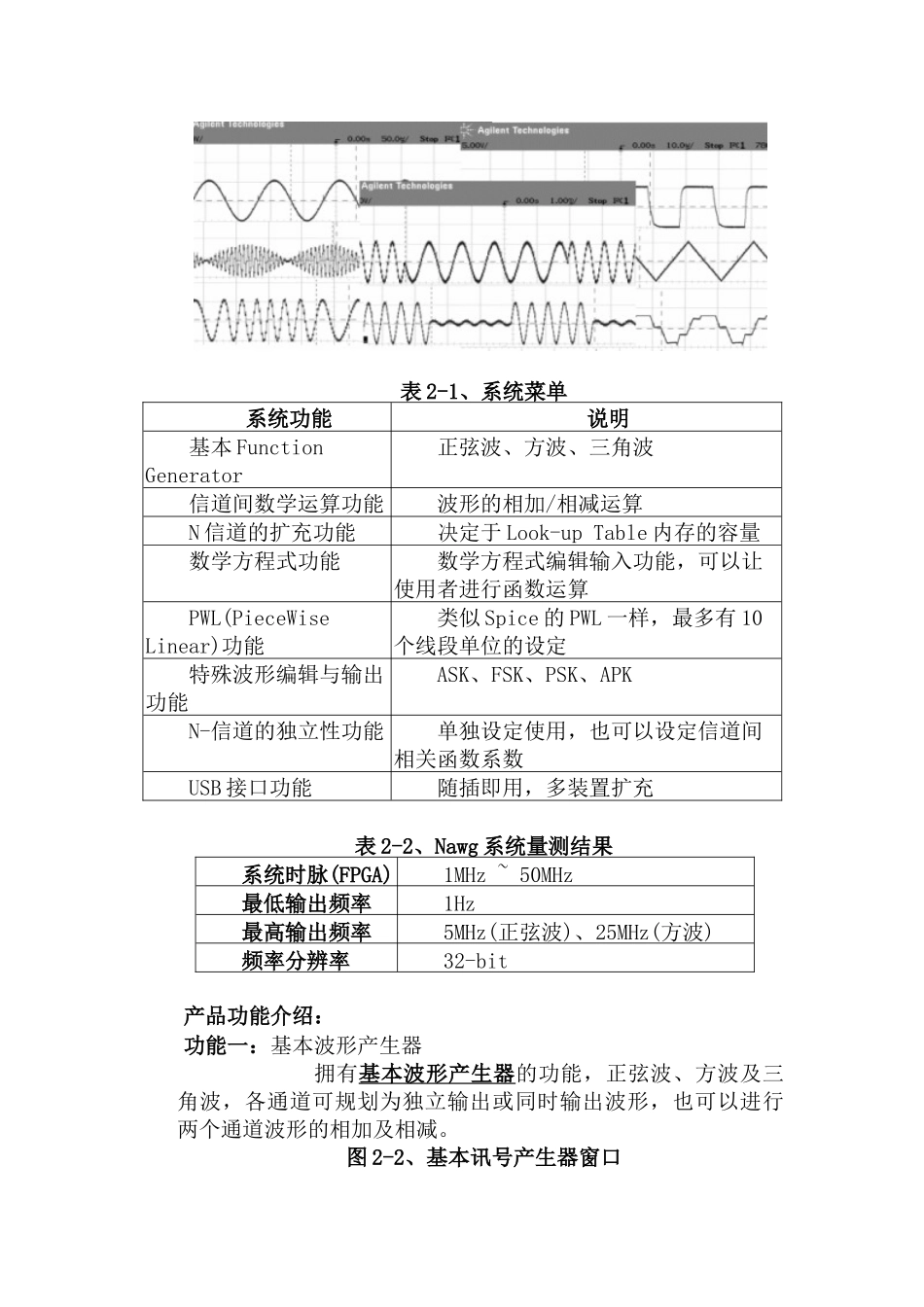

讯杰科技股份有限公司营运企划书 第一章 摘 要建立因特网实验室的目的，在符合客户端的成本低、功能强之实习仪器配备需求日益迫切，而建构出一套模拟电路的测试，通常需要数组不同的测试信号源，有时还需要任意波形的信号源(Arbitrary waveform)，因此本系统特别针对实际测试信号源的需求，以及因应因特网实验室的发展，设计出一套能够彻底解决需求多部函数波产生器的配备困扰，以及可合成任意波形信号难题的 N 信道多功能任意函数波产生器（N-channel Arbitrary Waveform Generator）－Nawg 仪器。第二章 产品介绍本系统为「 N 信道多功能任意函数波产生器(Nawg)」，利用PC 窗口程序设计各种函数波形的参数设定，包括(1) 基本正弦波、方波、三角波、PWL(piecewise linear)、(2) 基本函数之数学运算波形(加、减)、(3) 直接输入数学方程式(sin、cos、log、exp 等)、(4) 特殊函数(ASK、FSK、PSK、APK)等。产生预览波形，确认符合需求后再产生 Look-up table，藉由 USB 接口下载到 FPGA 所设计之波形信号产生器内，最后经过控制电路与 D/A、低通滤波器、可控制增益放大器等，实际产生测试用之任意函数波。本系统采用 DDS（Direct Digital Synthesis）直接数字合成法则来产生各种函数波形，其中相位累加器(phase accumulator)采用 32-bit，可以达成 fclk/232之频率分辨率，本系统以 FPGA 为整个波形产生器的控制电路，可以弹性的扩充成 N 个独立信道之函数波形产生器，主要由内存容量来决定，函数信号的输出频宽由 FPGA 之系统 clock 决定，所以 FPGA 合成后的 clock 速度越快所能产生的波形频宽就越大，理论上 50MHz 之 clock 可以合成 25MHz 之正弦波，以及 0.02Hz 频率分辨率。2.1 产品的功能与效益图 2-1 为本 Nawg 所设计之任意波形产生器的输出信号波形，此为其部分之功能，详细之系统功能，可以表一、表二之规格说明之。图 2-1、任意波形产生器的输出信号波形(部分功能)表 2-1、系统菜单系统功能说明基本 Function Generator正弦波、方波、三角波信道间数学运算功能波形的相加/相减运算N 信道的扩充功能决定于 Look-up Table 内存的容量数学方程式功能数学方程式编辑输入功能，可以让使用者进行函数运算PWL(PieceWise Linear)功能类似 Spice 的 PWL 一样，最多有 10个线段单位的设定特殊波形编辑与输出功能ASK、FSK、PSK、APKN-信道的独立性功能单独设定使用，也可以...
