《机械设计基础》课程书面作业

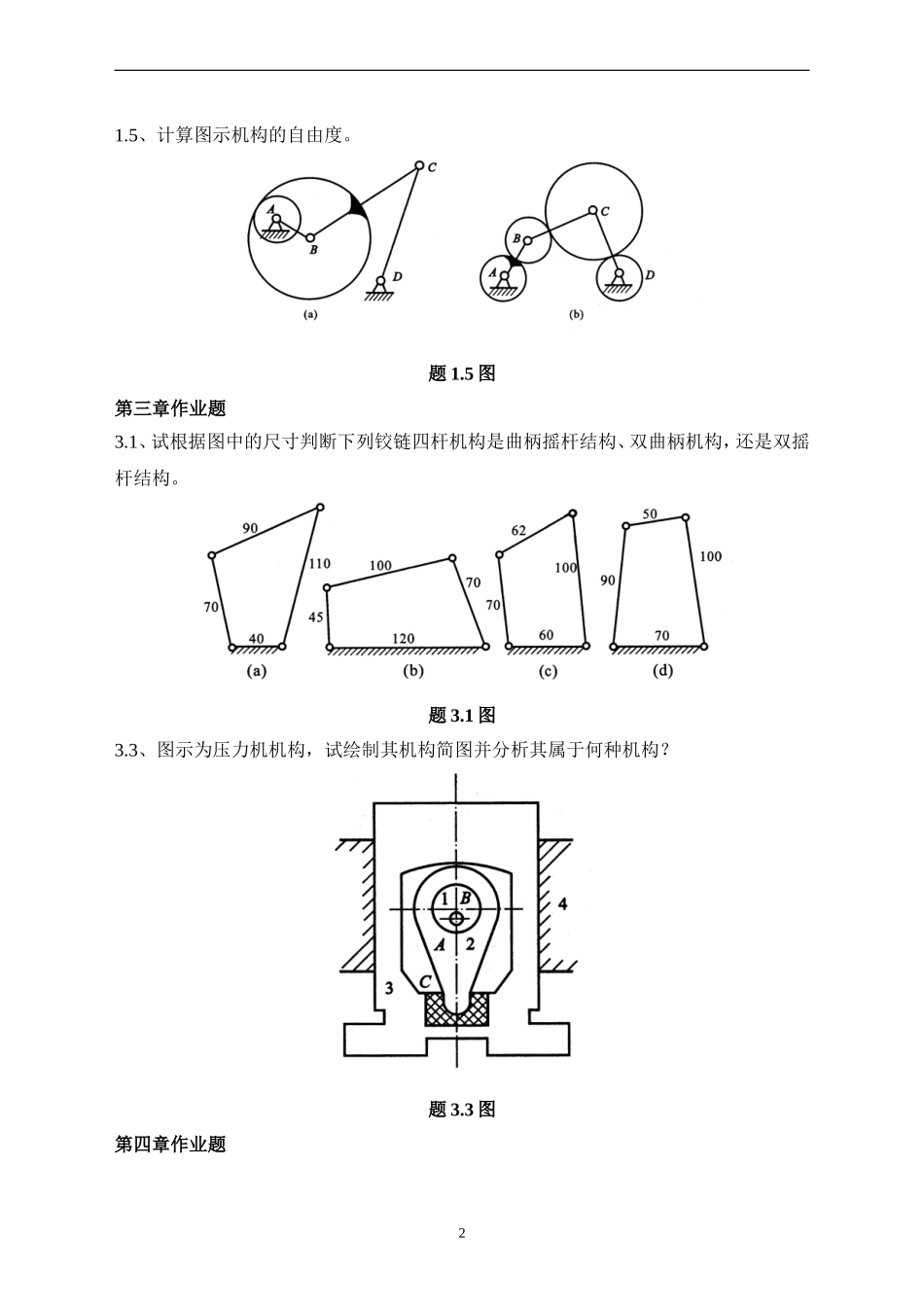

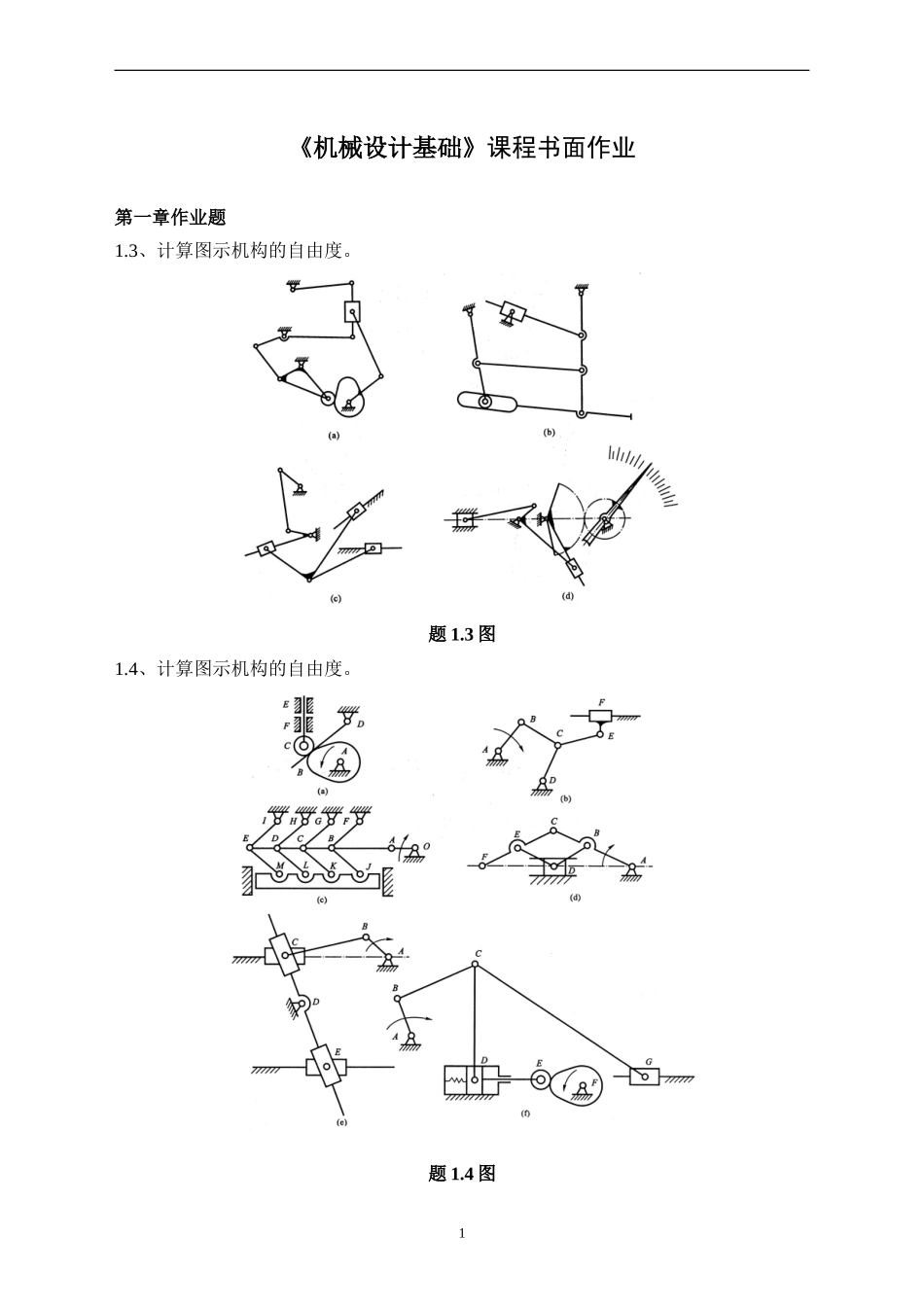

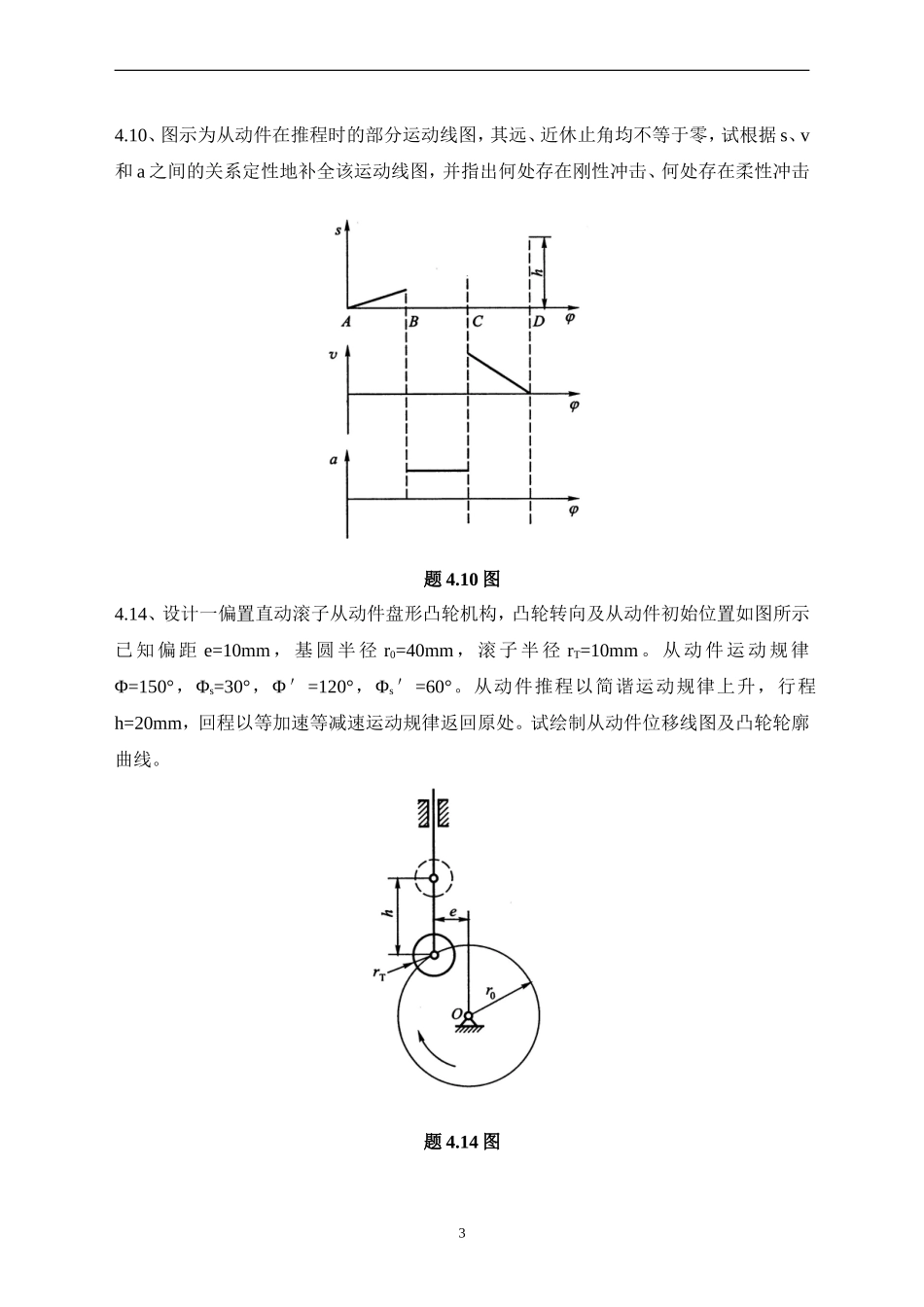

《机械设计基础》课程书面作业第一章作业题1.3、计算图示机构的自由度。题 1.3 图1.4、计算图示机构的自由度。题 1.4 图11.5、计算图示机构的自由度。题 1.5 图第三章作业题3.1、试根据图中的尺寸判断下列铰链四杆机构是曲柄摇杆结构、双曲柄机构，还是双摇杆结构。题 3.1 图3.3、图示为压力机机构，试绘制其机构简图并分析其属于何种机构？题 3.3 图第四章作业题24.10、图示为从动件在推程时的部分运动线图，其远、近休止角均不等于零，试根据 s、v和 a 之间的关系定性地补全该运动线图，并指出何处存在刚性冲击、何处存在柔性冲击题 4.10 图4.14、设计一偏置直动滚子从动件盘形凸轮机构，凸轮转向及从动件初始位置如图所示已知偏距 e=10mm ，基圆半径 r0=40mm ，滚子半径 rT=10mm 。从动件运动规律Φ=150°，Φs=30°，Φ＇=120°，Φs＇=60°。从动件推程以简谐运动规律上升，行程h=20mm，回程以等加速等减速运动规律返回原处。试绘制从动件位移线图及凸轮轮廓曲线。题 4.14 图34.17、画出图示凸轮机构中凸轮的基圆，并在图上标出凸轮由图示位置转过 45°时凸轮轮廓上的接触点位置及凸轮机构的压力角。题 4.17 图第五章作业题5.5、已知一对渐开线外啮合直齿圆柱标准齿轮的模数 m=5mm，压力角 α=20°，中心距a=350mm，角速比 i12=9/5。试求两齿轮的齿数、分度圆直径、齿顶圆直径、齿根圆直径、基圆直径。5.6、一对渐开线标准直齿圆柱齿轮传动，测得其中心距为 60mm，小齿轮的齿数为 20，传动比为 2，试设计该对齿轮的其他参数。5.14、一对渐开线外啮合圆柱齿轮，已知 z1=21，z2=22，m=2mm，中心距为 44mm。若不采用变位齿轮而用标准斜齿圆柱齿轮凑中心距，求斜齿圆柱齿轮的螺旋角 β 应为多少？第六章作业题6.1、某手摇卷扬机传动系统如图所示，各齿轮的齿数均为已知，试求传动比 i15的大小和提升重物时手柄的转向。4题 6.1 图6.4、如图所示轮系 a、b 中，z1=20，z2=24，z2＇=36，z3=40，ω1=200rad/s，ω3=－100rad/s，求两轮系系杆的角速度 ωH=？题 6.4 图6.9、在图示轮系中，已知 n1=50r/min，z1=20，z2=30，z2＇=50，z3=80，求 nH的大小和方向。题 6.9 图第十章作业题10.11、用两个 M10 的螺钉固定一牵引钩，若螺钉材料为 Q235，安装时控制预紧力，被联接件接合面摩擦系数 f=0.15，求其允许的牵引力 F。5题 10.11 图10.12、图示凸缘联轴器允许传递的最大转矩 T=1500N·m（静载荷...
