交接箱产品规格书VIP免费

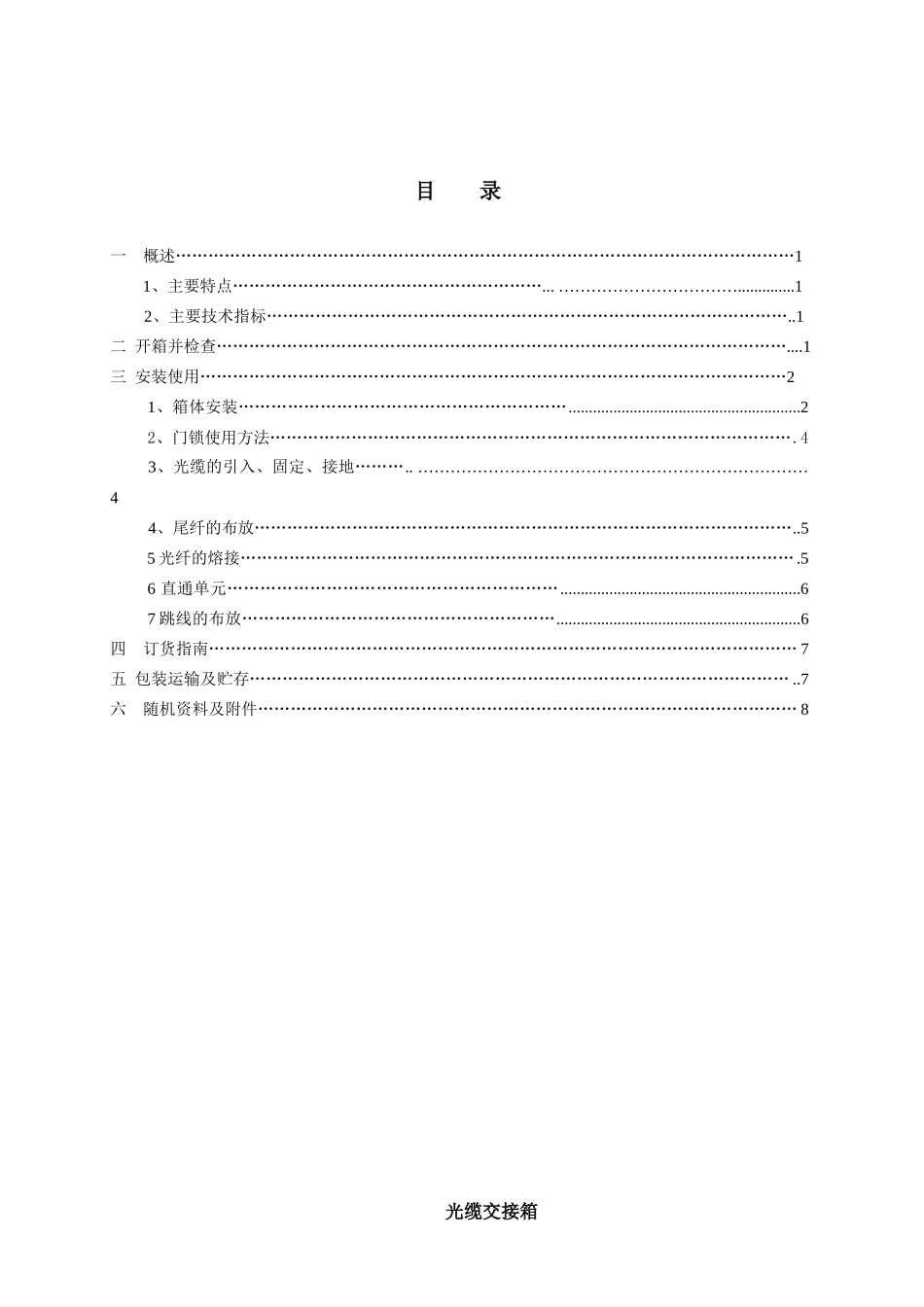

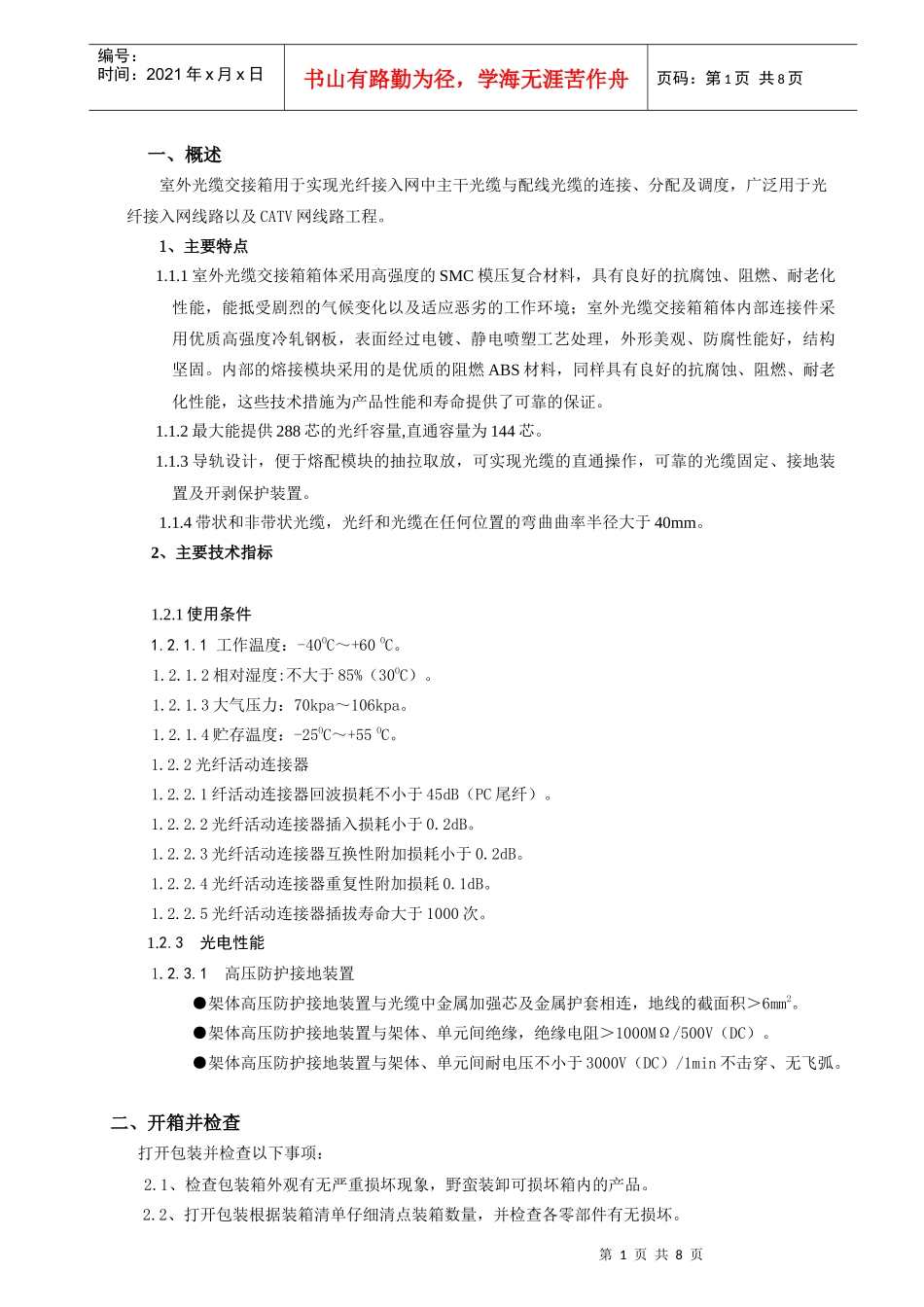

目录一概述……………………………………………………………………………………………………11、主要特点…………………………………………………...……………………………..............12、主要技术指标……………………………………………………………………………………..1二开箱并检查……………………………………………………………………………………………....1三安装使用………………………………………………………………………………………………21、箱体安装…………………………………………………….........................................................22、门锁使用方法…………………………………………………………………………………….43、光缆的引入、固定、接地………..………………………………………………………………44、尾纤的布放………………………………………………………………………………………..55光纤的熔接………………………………………………………………………………………….56直通单元……………………………………………………...........................................................67跳线的布放…………………………………………………............................................................6四订货指南………………………………………………………………………………………………7五包装运输及贮存………………………………………………………………………………………..7六随机资料及附件………………………………………………………………………………………8光缆交接箱第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页一、概述室外光缆交接箱用于实现光纤接入网中主干光缆与配线光缆的连接、分配及调度，广泛用于光纤接入网线路以及CATV网线路工程。1、主要特点1.1.1室外光缆交接箱箱体采用高强度的SMC模压复合材料，具有良好的抗腐蚀、阻燃、耐老化性能，能抵受剧烈的气候变化以及适应恶劣的工作环境；室外光缆交接箱箱体内部连接件采用优质高强度冷轧钢板，表面经过电镀、静电喷塑工艺处理，外形美观、防腐性能好，结构坚固。内部的熔接模块采用的是优质的阻燃ABS材料，同样具有良好的抗腐蚀、阻燃、耐老化性能，这些技术措施为产品性能和寿命提供了可靠的保证。1.1.2最大能提供288芯的光纤容量,直通容量为144芯。1.1.3导轨设计，便于熔配模块的抽拉取放，可实现光缆的直通操作，可靠的光缆固定、接地装置及开剥保护装置。1.1.4带状和非带状光缆，光纤和光缆在任何位置的弯曲曲率半径大于40mm。2、主要技术指标1.2.1使用条件1.2.1.1工作温度：-40OC～+60OC。1.2.1.2相对湿度:不大于85%（30OC）。1.2.1.3大气压力：70kpa～106kpa。1.2.1.4贮存温度：-25OC～+55OC。1.2.2光纤活动连接器1.2.2.1纤活动连接器回波损耗不小于45dB（PC尾纤）。1.2.2.2光纤活动连接器插入损耗小于0.2dB。1.2.2.3光纤活动连接器互换性附加损耗小于0.2dB。1.2.2.4光纤活动连接器重复性附加损耗0.1dB。1.2.2.5光纤活动连接器插拔寿命大于1000次。1.2.3光电性能1.2.3.1高压防护接地装置●架体高压防护接地装置与光缆中金属加强芯及金属护套相连，地线的截面积＞6mm2。●架体高压防护接地装置与架体、单元间绝缘，绝缘电阻＞1000MΩ/500V（DC）。●架体高压防护接地装置与架体、单元间耐电压不小于3000V（DC）/1min不击穿、无飞弧。二、开箱并检查打开包装并检查以下事项：2.1、检查包装箱外观有无严重损坏现象，野蛮装卸可损坏箱内的产品。2.2、打开包装根据装箱清单仔细清点装箱数量，并检查各零部件有无损坏。第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页2.3、假如发生包装、产品损坏或遗失，请与承运公司交涉，并通知本公司的客户服务中心。三、安装使用GXF5-230型室外光缆交接箱包括GXF5-230A型和GXF5-230B,GXF5-230C,GXF5-230D等型号。GXF5-230系列室外光缆交接箱与GXF5-230A型室外光缆交接箱内部结构基本相似，它们的外形、轮廓尺寸及安...
