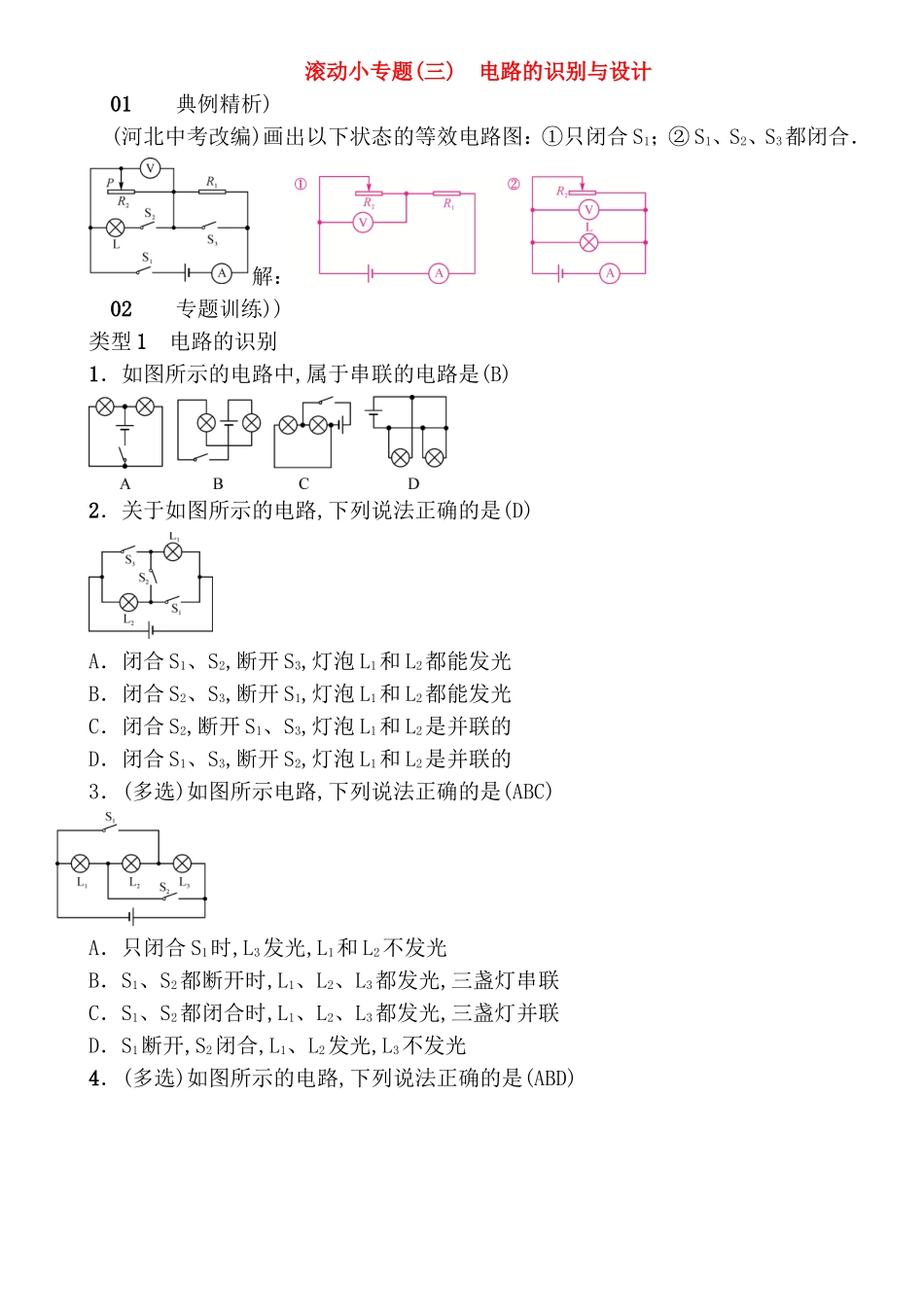

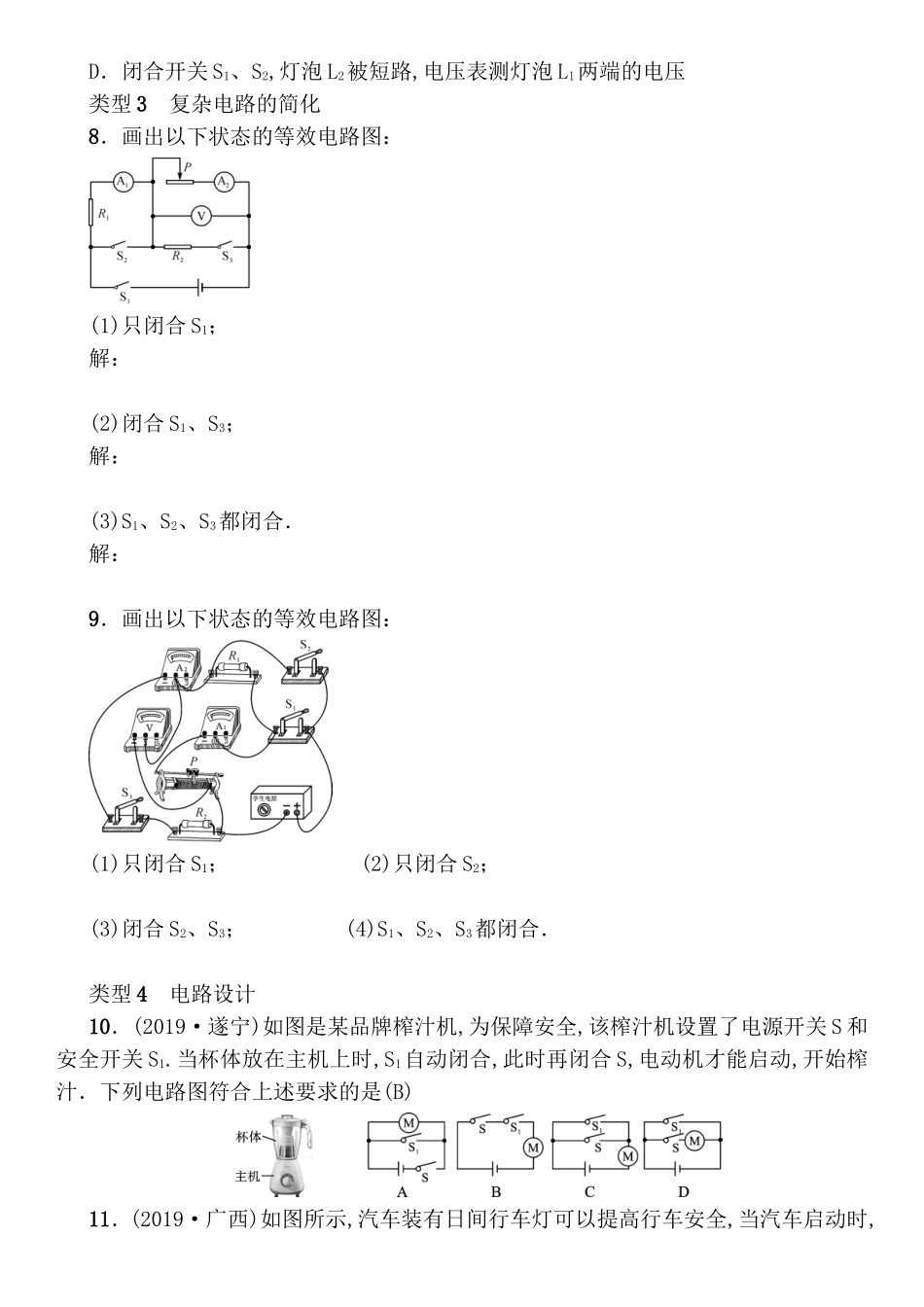

滚动小专题(三)电路的识别与设计01典例精析)(河北中考改编)画出以下状态的等效电路图：①只闭合S1；②S1、S2、S3都闭合．解：02专题训练))类型1电路的识别1．如图所示的电路中,属于串联的电路是(B)2．关于如图所示的电路,下列说法正确的是(D)A．闭合S1、S2,断开S3,灯泡L1和L2都能发光B．闭合S2、S3,断开S1,灯泡L1和L2都能发光C．闭合S2,断开S1、S3,灯泡L1和L2是并联的D．闭合S1、S3,断开S2,灯泡L1和L2是并联的3．(多选)如图所示电路,下列说法正确的是(ABC)A．只闭合S1时,L3发光,L1和L2不发光B．S1、S2都断开时,L1、L2、L3都发光,三盏灯串联C．S1、S2都闭合时,L1、L2、L3都发光,三盏灯并联D．S1断开,S2闭合,L1、L2发光,L3不发光4．(多选)如图所示的电路,下列说法正确的是(ABD)A．若开关S1、S3断开,S2闭合,则两灯串联B．若开关S1、S3闭合,S2断开,则两灯并联C．当三个开关都闭合时,只有灯L2发光D．若开关S1、S2闭合,S3断开,只有灯L2发光类型2电表测量对象的判断5．如图所示,灯L1和L2是两只相同的灯泡,a、b是电流表或电压表,闭合开关S后,两灯都能发光,则下列判断正确的是(C)A．a、b均为电流表B．a、b均为电压表C．a为电流表,b为电压表D．a为电压表,b为电流表6．如图所示,在a、b、c处可以连接电流表或电压表测量电路中的电流、电压,为使L1与L2串联,以下做法正确的是(B)A．a为电流表,b为电压表,c为电流表B．a为电压表,b为电压表,c为电流表C．a为电流表,b为电流表,c为电压表D．a为电流表,b为电流表,c为电流表7．如图所示的电路,下列说法正确的是(C)A．只闭合开关S1,灯泡L1与滑动变阻器并联,电流表测干路电流B．只闭合开关S2,灯泡L1与滑动变阻器并联后再与L2串联C．闭合开关S1、S2,灯泡L1、L2并联后再与滑动变阻器串联D．闭合开关S1、S2,灯泡L2被短路,电压表测灯泡L1两端的电压类型3复杂电路的简化8．画出以下状态的等效电路图：(1)只闭合S1；解：(2)闭合S1、S3；解：(3)S1、S2、S3都闭合．解：9．画出以下状态的等效电路图：(1)只闭合S1；(2)只闭合S2；(3)闭合S2、S3；(4)S1、S2、S3都闭合．类型4电路设计10．(2019·遂宁)如图是某品牌榨汁机,为保障安全,该榨汁机设置了电源开关S和安全开关S1.当杯体放在主机上时,S1自动闭合,此时再闭合S,电动机才能启动,开始榨汁．下列电路图符合上述要求的是(B)11．(2019·广西)如图所示,汽车装有日间行车灯可以提高行车安全,当汽车启动时,S1闭合,日间行车灯L1立即亮起；再闭合S2,车前大灯L2也亮起．符合这一情况的电路图是(D)12．(2019·临沂)小明家所在的小区安装了自动售水机．售水机既可以通过刷卡闭合“感应开关”,接通供水电机取水,也可以通过投币闭合“投币开关”,接通供水电机取水；光线较暗时“光控开关”自动闭合,接通灯泡提供照明．以下简化电路符合要求的是(A)
