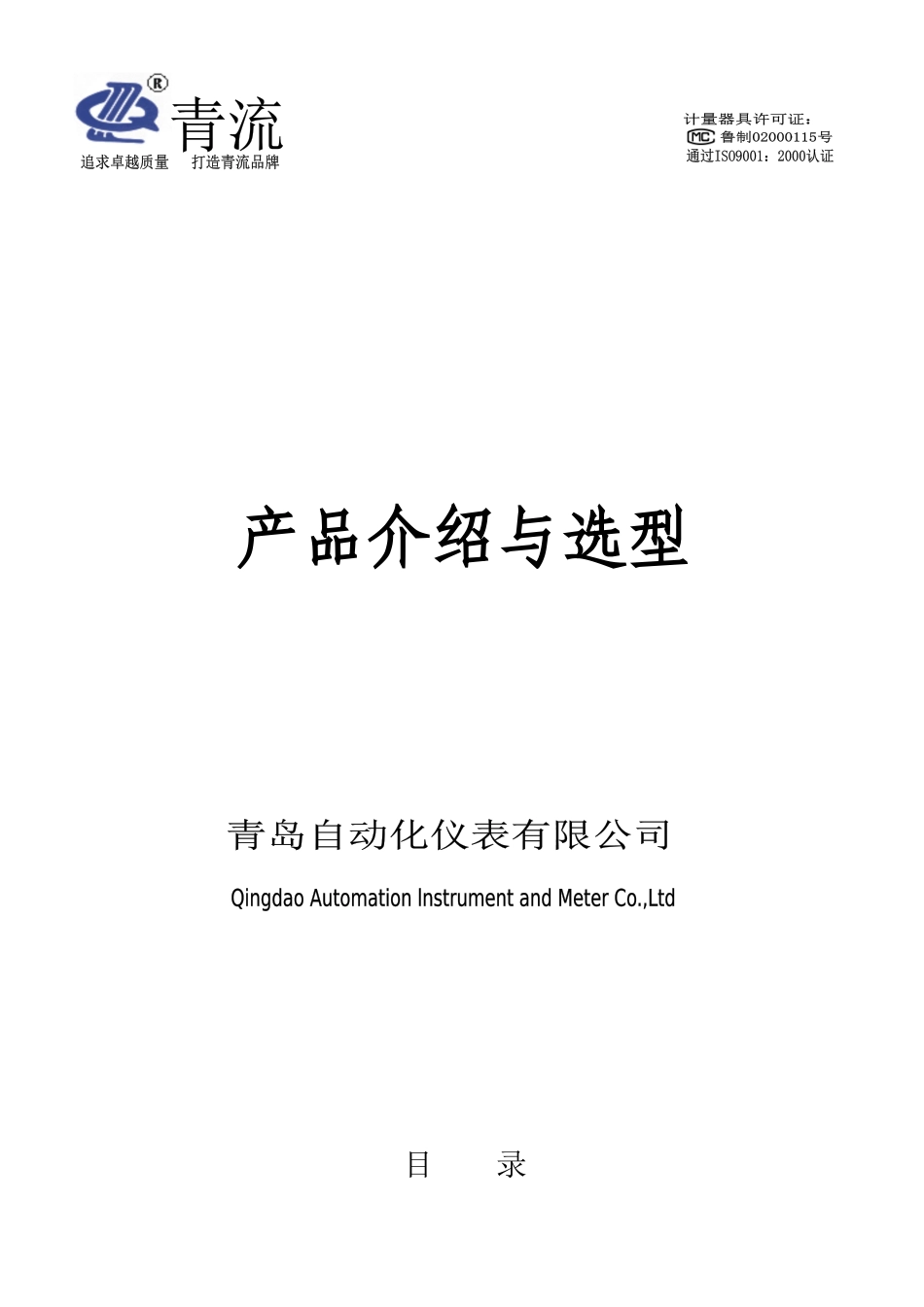

产品介绍与选型VIP免费

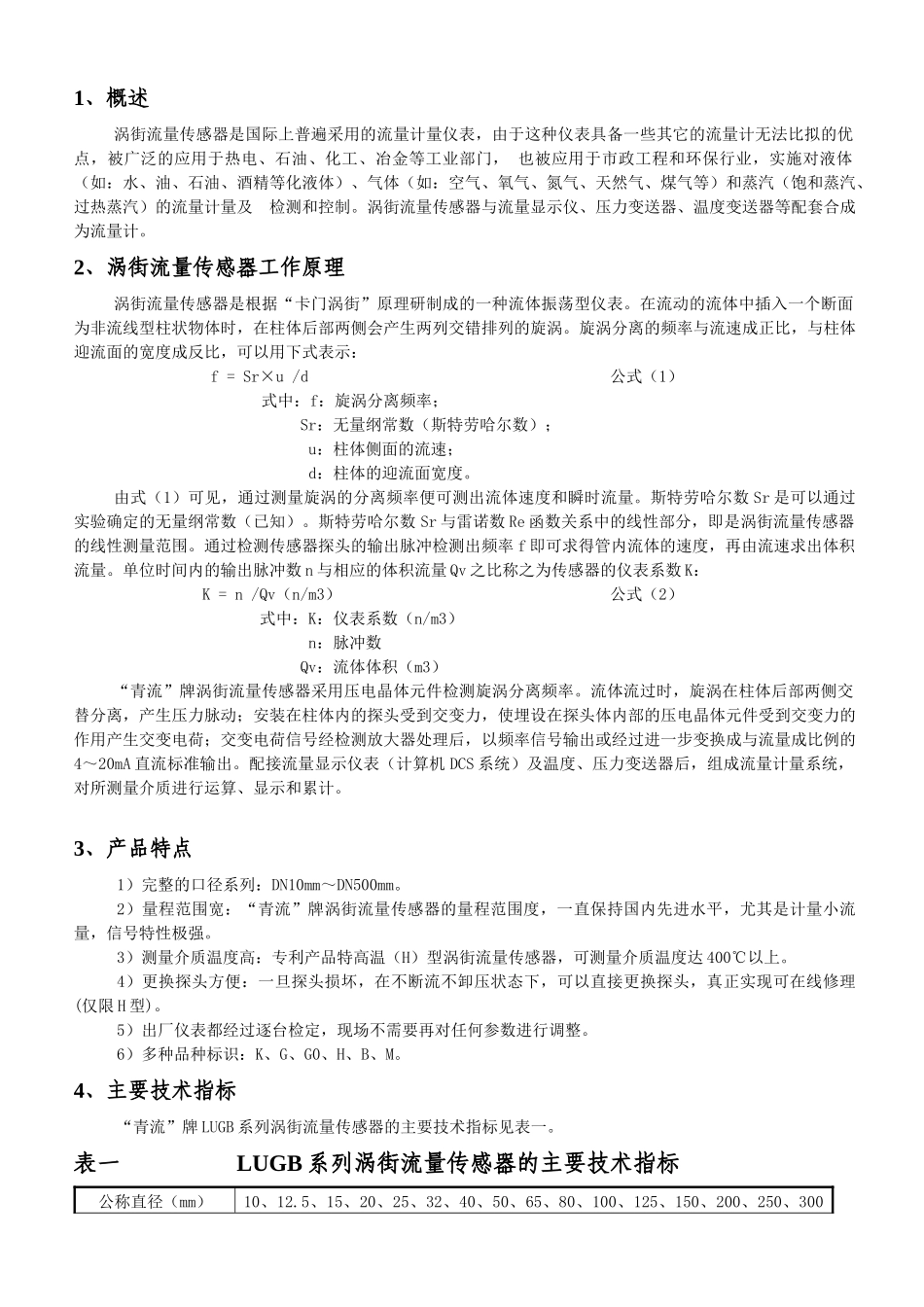

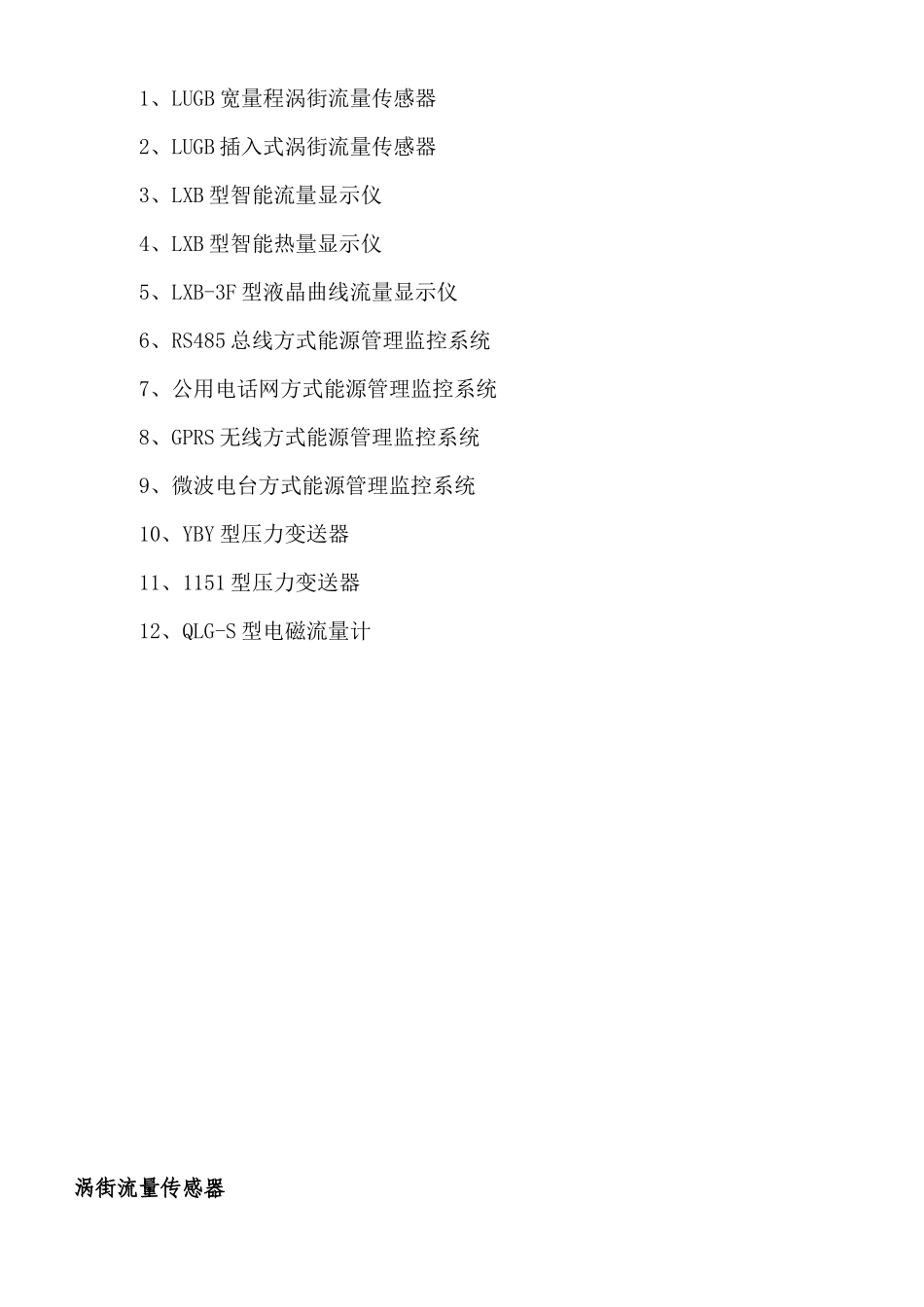

产品介绍与选型目录1、LUGB宽量程涡街流量传感器2、LUGB插入式涡街流量传感器3、LXB型智能流量显示仪4、LXB型智能热量显示仪5、LXB-3F型液晶曲线流量显示仪6、RS485总线方式能源管理监控系统7、公用电话网方式能源管理监控系统8、GPRS无线方式能源管理监控系统9、微波电台方式能源管理监控系统10、YBY型压力变送器11、1151型压力变送器12、QLG-S型电磁流量计涡街流量传感器1、概述涡街流量传感器是国际上普遍采用的流量计量仪表，由于这种仪表具备一些其它的流量计无法比拟的优点，被广泛的应用于热电、石油、化工、冶金等工业部门，也被应用于市政工程和环保行业，实施对液体（如：水、油、石油、酒精等化液体）、气体（如：空气、氧气、氮气、天然气、煤气等）和蒸汽（饱和蒸汽、过热蒸汽）的流量计量及检测和控制。涡街流量传感器与流量显示仪、压力变送器、温度变送器等配套合成为流量计。2、涡街流量传感器工作原理涡街流量传感器是根据“卡门涡街”原理研制成的一种流体振荡型仪表。在流动的流体中插入一个断面为非流线型柱状物体时，在柱体后部两侧会产生两列交错排列的旋涡。旋涡分离的频率与流速成正比，与柱体迎流面的宽度成反比，可以用下式表示：f=Sr×u/d公式（1）式中：f：旋涡分离频率；Sr：无量纲常数（斯特劳哈尔数）；u：柱体侧面的流速；d：柱体的迎流面宽度。由式（1）可见，通过测量旋涡的分离频率便可测出流体速度和瞬时流量。斯特劳哈尔数Sr是可以通过实验确定的无量纲常数（已知）。斯特劳哈尔数Sr与雷诺数Re函数关系中的线性部分，即是涡街流量传感器的线性测量范围。通过检测传感器探头的输出脉冲检测出频率f即可求得管内流体的速度，再由流速求出体积流量。单位时间内的输出脉冲数n与相应的体积流量Qv之比称之为传感器的仪表系数K：K=n/Qv（n/m3）公式（2）式中：K：仪表系数（n/m3）n：脉冲数Qv：流体体积（m3）“青流”牌涡街流量传感器采用压电晶体元件检测旋涡分离频率。流体流过时，旋涡在柱体后部两侧交替分离，产生压力脉动；安装在柱体内的探头受到交变力，使埋设在探头体内部的压电晶体元件受到交变力的作用产生交变电荷；交变电荷信号经检测放大器处理后，以频率信号输出或经过进一步变换成与流量成比例的4～20mA直流标准输出。配接流量显示仪表（计算机DCS系统）及温度、压力变送器后，组成流量计量系统，对所测量介质进行运算、显示和累计。3、产品特点1）完整的口径系列：DN10mm～DN500mm。2）量程范围宽：“青流”牌涡街流量传感器的量程范围度，一直保持国内先进水平，尤其是计量小流量，信号特性极强。3）测量介质温度高：专利产品特高温（H）型涡街流量传感器，可测量介质温度达400℃以上。4）更换探头方便：一旦探头损坏，在不断流不卸压状态下，可以直接更换探头，真正实现可在线修理(仅限H型)。5）出厂仪表都经过逐台检定，现场不需要再对任何参数进行调整。6）多种品种标识：K、G、G0、H、B、M。4、主要技术指标“青流”牌LUGB系列涡街流量传感器的主要技术指标见表一。表一LUGB系列涡街流量传感器的主要技术指标公称直径（mm）10、12.5、15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500公称压（MPa）2.5（若>2.5协议供货）介质温度-40～150℃；-40～250℃；0～300℃；-200～400℃表体材料1Cr18Ni9Ti（其它材料协议供货）精确度1.0级；1.5级（0.5级协议供货）输出信号方波：高电平≥6V，低电平<1V；标准电流4～20mA供电电压+12VDC～24VDC阻力系数Cd≤2.4防爆标志iaⅡCT6环境条件温度-40～55℃，相对湿度5%～90%，大气压力86～106kPa适用介质气体、液体、蒸汽防爆关联设备齐纳安全栅：WD97-65A/DWD97-72A/DWD97-78A/D5、涡街流量传感器的选用涡街流量传感器的选型正确与否将直接影响到仪表能否正常运行，因此请用户在选用涡街流量传感器时，一定要仔细的了解仪表安装位置的工况，认真核对流体的工艺参数，使所选用的传感器能够满足所测量的工况流量范围要求。1）传感器流量范围的确定不同管径的涡街流量传感器的测量范围是不一样的。即使同一管径的传感器，用于不同的介质计量时，它的测量范围...
