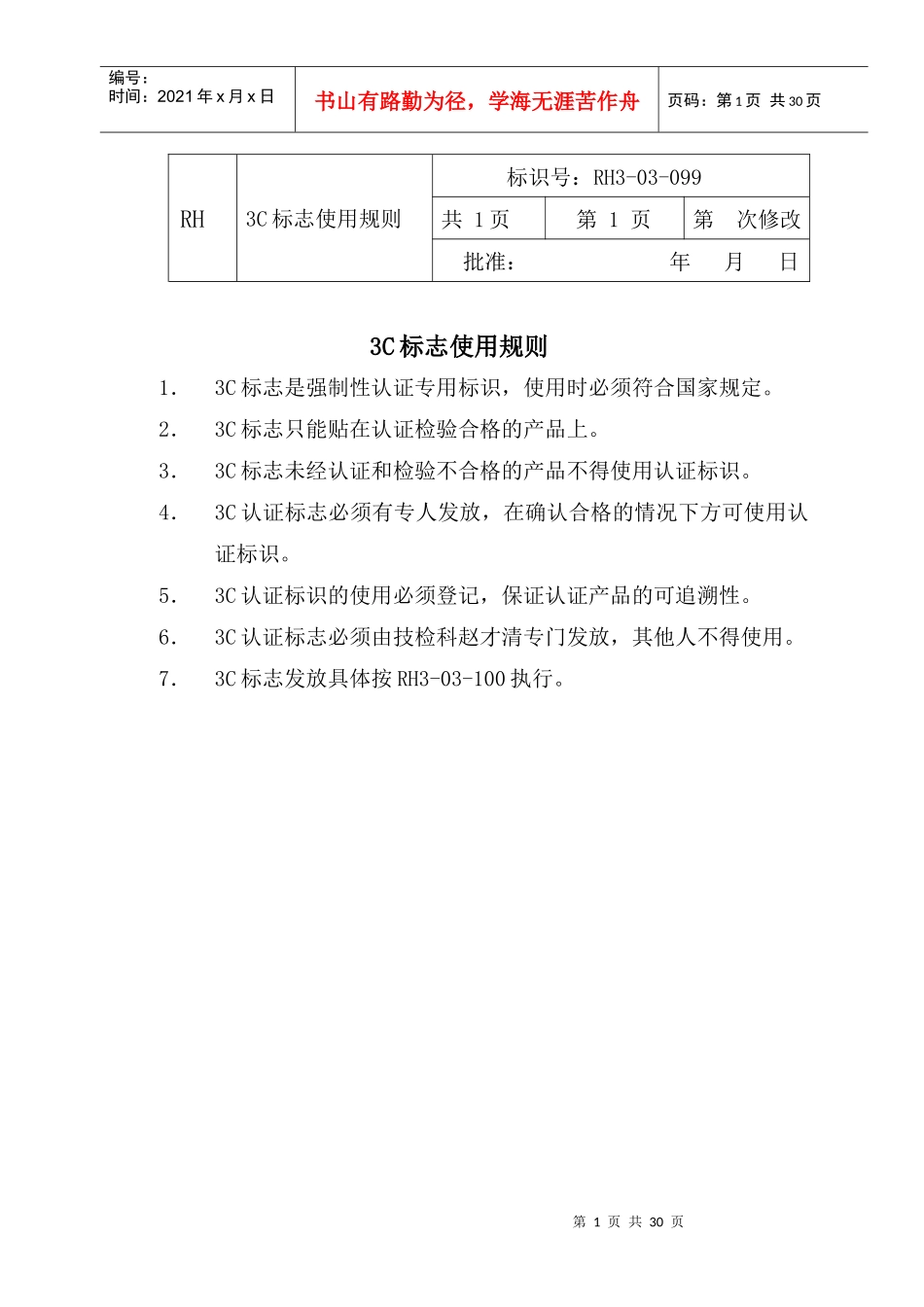

第1页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共30页RH3C标志使用规则标识号：RH3-03-099共1页第1页第次修改批准：年月日3C标志使用规则1．3C标志是强制性认证专用标识，使用时必须符合国家规定。2．3C标志只能贴在认证检验合格的产品上。3．3C标志未经认证和检验不合格的产品不得使用认证标识。4．3C认证标志必须有专人发放，在确认合格的情况下方可使用认证标识。5．3C认证标识的使用必须登记，保证认证产品的可追溯性。6．3C认证标志必须由技检科赵才清专门发放，其他人不得使用。7．3C标志发放具体按RH3-03-100执行。第2页共30页第1页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共30页RH3-03-1003C标志发放表产品规格型号产品名称出厂编号发放日期发放人第3页共30页第2页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共30页ZX5型焊机控制老化台校检规程为保证检验和试验设备的准确性和测量精度，满足生产测试的要求，特制定本规程。1．ZX5型焊机控制老化台校验周期为一年。2．校验方法：（1）断电检测切断电源检测内部的电位器、电阻、二极管、开关等是否有损坏，如有应更换。（2）通电检测接通电源，分别测量内部的三相电压及控制变压器输出电压为6.3V是否正常。（3）利用经过检测仪器测试合格的控制板插入每路相应的插座检测其输出波型是否符合要求。电流调节电位器最小时BT1、BT2、e极波形电流调节电位器最大时BT1、BT2、e极波形第4页共30页第3页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共30页一、主检产品的基本情况：晶闸管控制CO2/MAG弧焊机产品的型号规格：NB-500KR注册商标：鲁东牌二、主检产品一般情况的描述本系列产品为CCC标志待发产品。该产品为CO2气体或混合气体保护的熔化极弧焊机，输入电压为3相380V频率50HZ，负载持续率60%，输入电流47A，输出空载电压65V，额定输出电流500A，外壳防护等级IP21。应用于焊接中碳钢、低碳钢及普通的低合金钢等钢结构件。产品主要配置有焊接电源、送丝机构、气体加热流量计、焊枪等。主要警告：为避免发生重大人身伤亡事故。1．为防止触电，应由电气专业人员按照法定标准实施接地；2．为防止灼伤眼部和皮肤，应配戴相应的防护用具；3．为防止有害气体中毒和窒息的发生，应使用有效的呼吸用保护器具；4．切忌使焊接火花飞溅到可燃物上，引起火灾；5．维修保养时应切断电源总开关后方可实施。三、主检产品的安全绝缘系统该产品属于Ⅲ类过电压类别，用于三级或四级污染环境，初次级线圈采用分离结构，线圈采用双玻璃丝漆包线绕制，并用绝缘套管、绝缘垫块及紧固螺栓固定在变压器夹板上，防止与主变铁芯及第5页共30页第4页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共30页其它器件相接触，保护接地，外壳设置接地标志，其绝缘等级、介电强度等均符合产品的安全要求。四、主要产品关键的安全和EMC结构/技术参数的描述该产品设计为六面防护，设有保护性导体的接线端子，电源输入端装有三相接线端子台，有护罩防护，并有电源线夹紧装置，产品为强风冷却结构，前面板设有控制电源开关，内部主电路由交流接触器控制，输出接线端子采用内藏式，并有护盖保护，底部装有防护网板。配备的送丝机构功率为50W，电压为18.3V，流量计为交流36V。本厂对产品各关键点进行严格的控制，对产品的原材料严格把关，选用优质的冷轧硅钢片，电磁线采用双玻璃丝漆包线，采用H级绝缘漆对内部变压器、平衡电抗器、滤波电抗器进行浸漆处理，内部的电器元件均采用CCC认证产品，对整个生产过程及检测过程实行有效的控制，并认真作好记录，从而保证了产品的工艺参数和技术参数，保证了产品的一致性和稳定性。五、主检产品安全和EMC关键件/部件/材料清单见附录六、主检产品总装配图/电原理图/线路图见附录七、覆盖产品系列说明或差异本系列产品覆盖NB-350KR、NB-200KR产品结构及特性、用途无差异。八、照片第6页共30页第5页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6...
