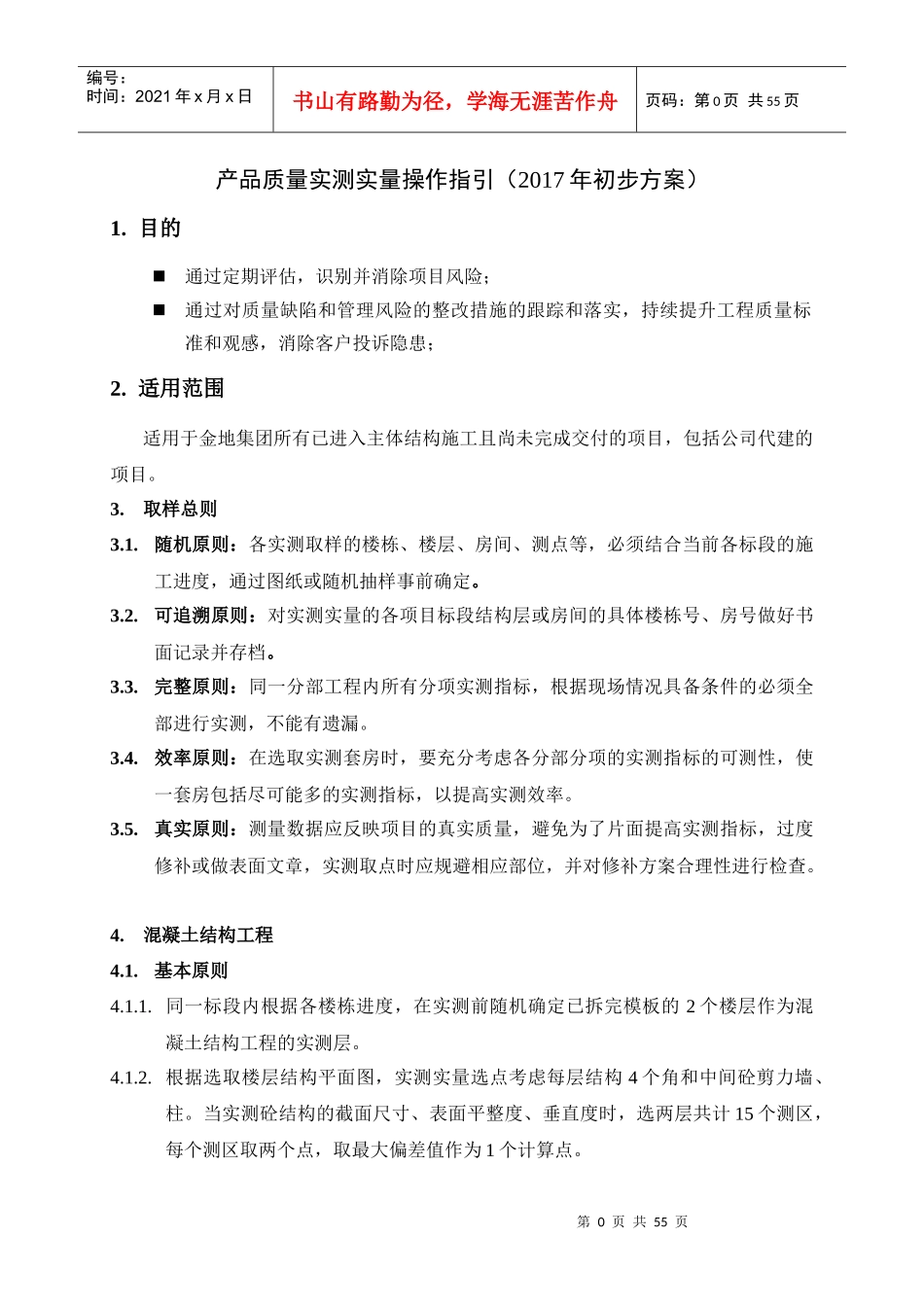

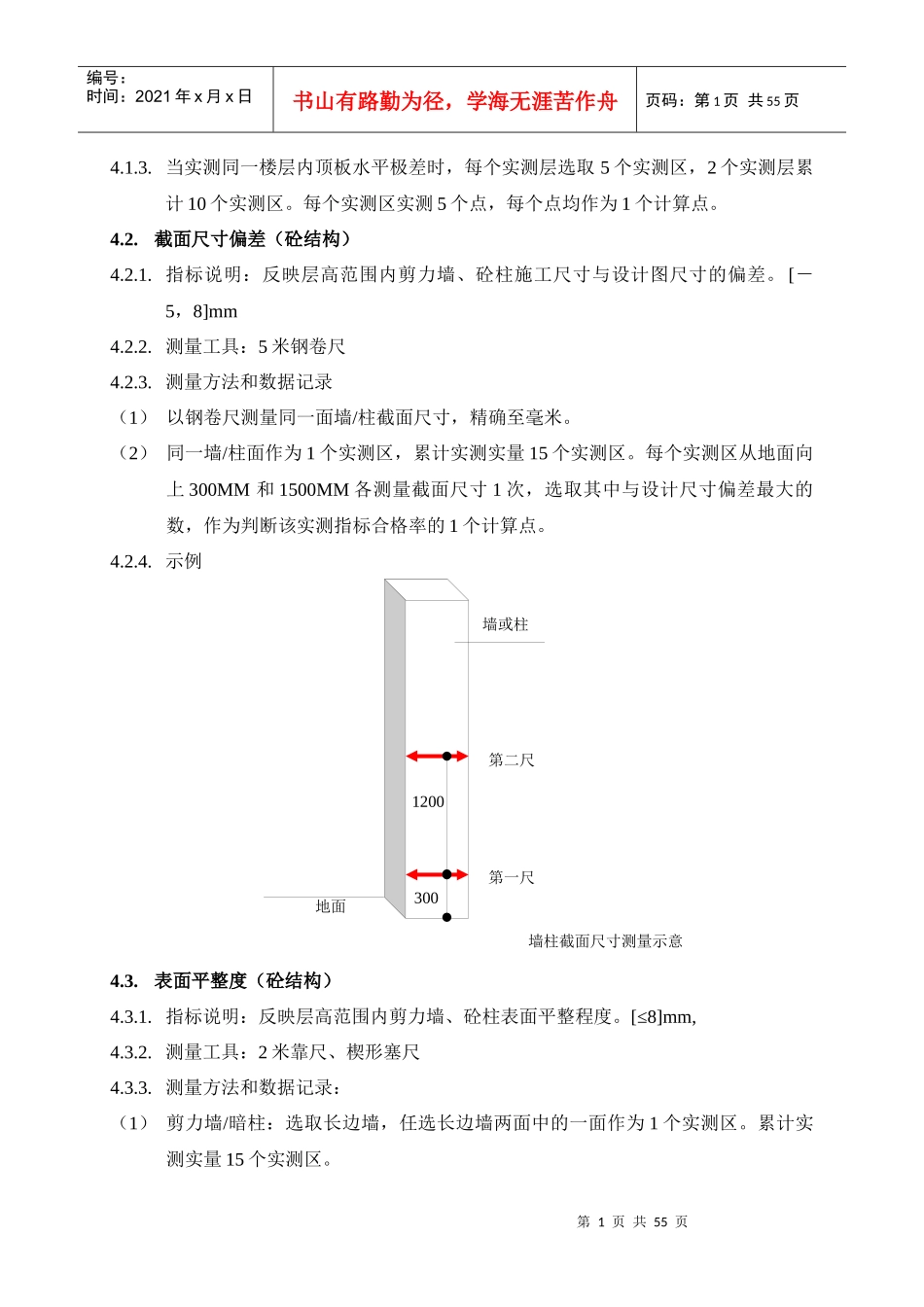

第0页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共55页产品质量实测实量操作指引（2017年初步方案）1.目的通过定期评估，识别并消除项目风险；通过对质量缺陷和管理风险的整改措施的跟踪和落实，持续提升工程质量标准和观感，消除客户投诉隐患；2.适用范围适用于金地集团所有已进入主体结构施工且尚未完成交付的项目，包括公司代建的项目。3.取样总则3.1.随机原则：各实测取样的楼栋、楼层、房间、测点等，必须结合当前各标段的施工进度，通过图纸或随机抽样事前确定。3.2.可追溯原则：对实测实量的各项目标段结构层或房间的具体楼栋号、房号做好书面记录并存档。3.3.完整原则：同一分部工程内所有分项实测指标，根据现场情况具备条件的必须全部进行实测，不能有遗漏。3.4.效率原则：在选取实测套房时，要充分考虑各分部分项的实测指标的可测性，使一套房包括尽可能多的实测指标，以提高实测效率。3.5.真实原则：测量数据应反映项目的真实质量，避免为了片面提高实测指标，过度修补或做表面文章，实测取点时应规避相应部位，并对修补方案合理性进行检查。4.混凝土结构工程4.1.基本原则4.1.1.同一标段内根据各楼栋进度，在实测前随机确定已拆完模板的2个楼层作为混凝土结构工程的实测层。4.1.2.根据选取楼层结构平面图，实测实量选点考虑每层结构4个角和中间砼剪力墙、柱。当实测砼结构的截面尺寸、表面平整度、垂直度时，选两层共计15个测区，每个测区取两个点，取最大偏差值作为1个计算点。第1页共55页第0页共55页第二尺第一尺3001200墙或柱地面墙柱截面尺寸测量示意编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共55页4.1.3.当实测同一楼层内顶板水平极差时，每个实测层选取5个实测区，2个实测层累计10个实测区。每个实测区实测5个点，每个点均作为1个计算点。4.2.截面尺寸偏差（砼结构）4.2.1.指标说明：反映层高范围内剪力墙、砼柱施工尺寸与设计图尺寸的偏差。[－5，8]mm4.2.2.测量工具：5米钢卷尺4.2.3.测量方法和数据记录（1）以钢卷尺测量同一面墙/柱截面尺寸，精确至毫米。（2）同一墙/柱面作为1个实测区，累计实测实量15个实测区。每个实测区从地面向上300MM和1500MM各测量截面尺寸1次，选取其中与设计尺寸偏差最大的数，作为判断该实测指标合格率的1个计算点。4.2.4.示例4.3.表面平整度（砼结构）4.3.1.指标说明：反映层高范围内剪力墙、砼柱表面平整程度。[≤8]mm,4.3.2.测量工具：2米靠尺、楔形塞尺4.3.3.测量方法和数据记录：（1）剪力墙/暗柱：选取长边墙，任选长边墙两面中的一面作为1个实测区。累计实测实量15个实测区。第2页共55页第1页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共55页（2）当所选墙长度小于3米时，同一面墙4个角（顶部及根部）中取左上及右下2个角。按45度角斜放靠尺，累计测2次表面平整度。跨洞口部位必测。这2个实测值分别作为该指标合格率的2个计算点。（3）当所选墙长度大于3米时，除按45度角斜放靠尺测量两次表面平整度外，还需在墙长度中间水平放靠尺测量1次表面平整度。跨洞口部位必测。这3个实测值分别作为判断该指标合格率的3个计算点。（4）砼柱：可以不测表面平整度。4.3.4.示例：4.4.垂直度（砼结构）[4.4.1.指标说明：反映层高范围内剪力墙、砼柱表面垂直的程度。≤8]mm4.4.2.测量工具：2米靠尺4.4.3.测量方法和数据记录：（1）剪力墙：任取长边墙的一面作为1个实测区。累计实测实量15个实测区。（2）当墙长度小于3米时，同一面墙距两端头竖向阴阳角30CM位置，分别按以下平整度测量示意墙地面墙长小于3米时，此尺取消第二尺第一尺第三尺第3页共55页第2页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共55页原则实测2次：一是靠尺顶端接触到上部砼顶板位置时测1次垂直度，二是靠尺底端接触到下部地面位置时测1次垂直度。砼墙体洞口一侧为垂直度必测部位。这2个实测值分别作为判断该实测指标合格率的2个计算点。（3）当墙长度大于3米时，同一面墙距两端头竖向阴阳角30CM和墙中间位置，分别按以下原则实测3次...
