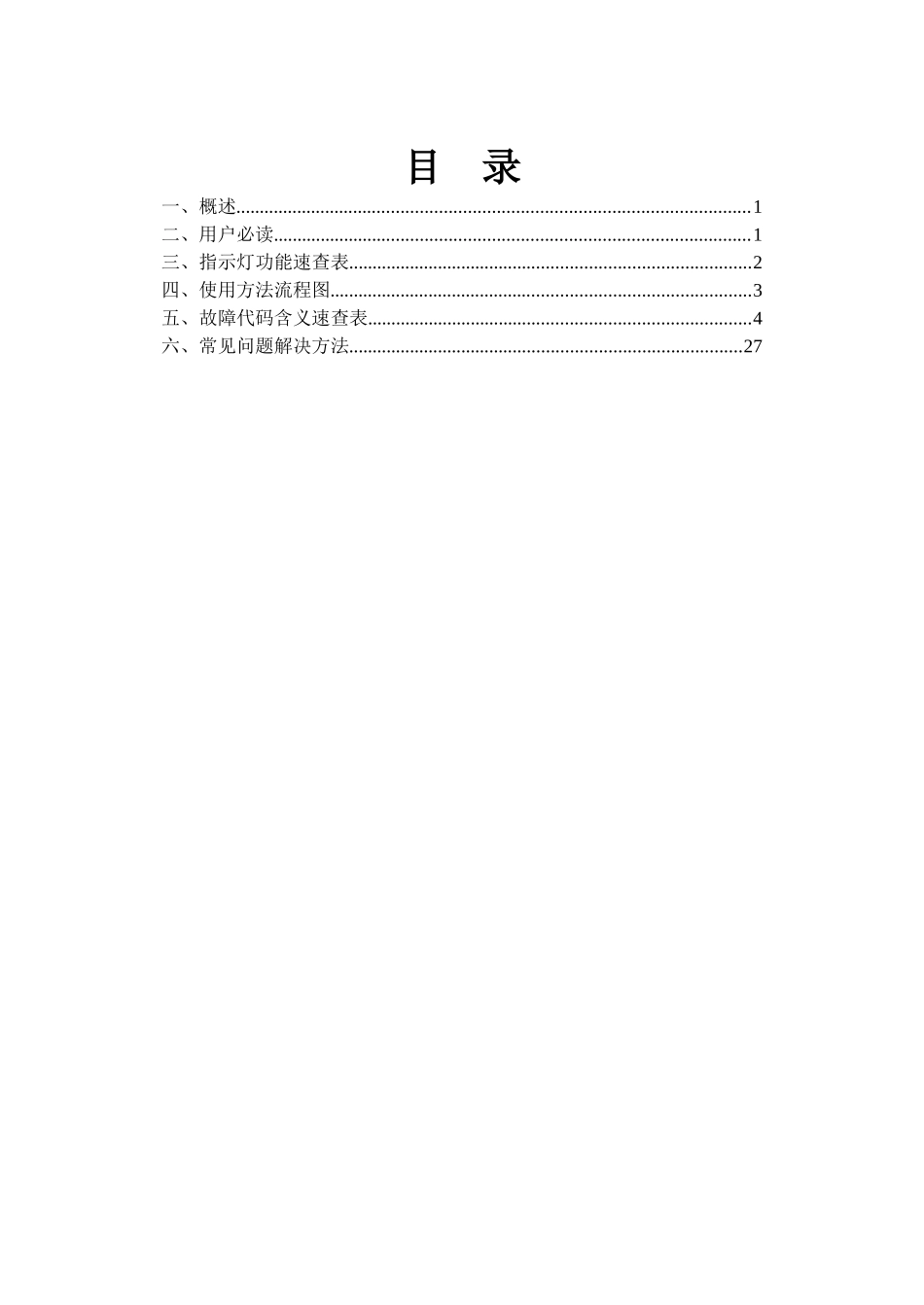

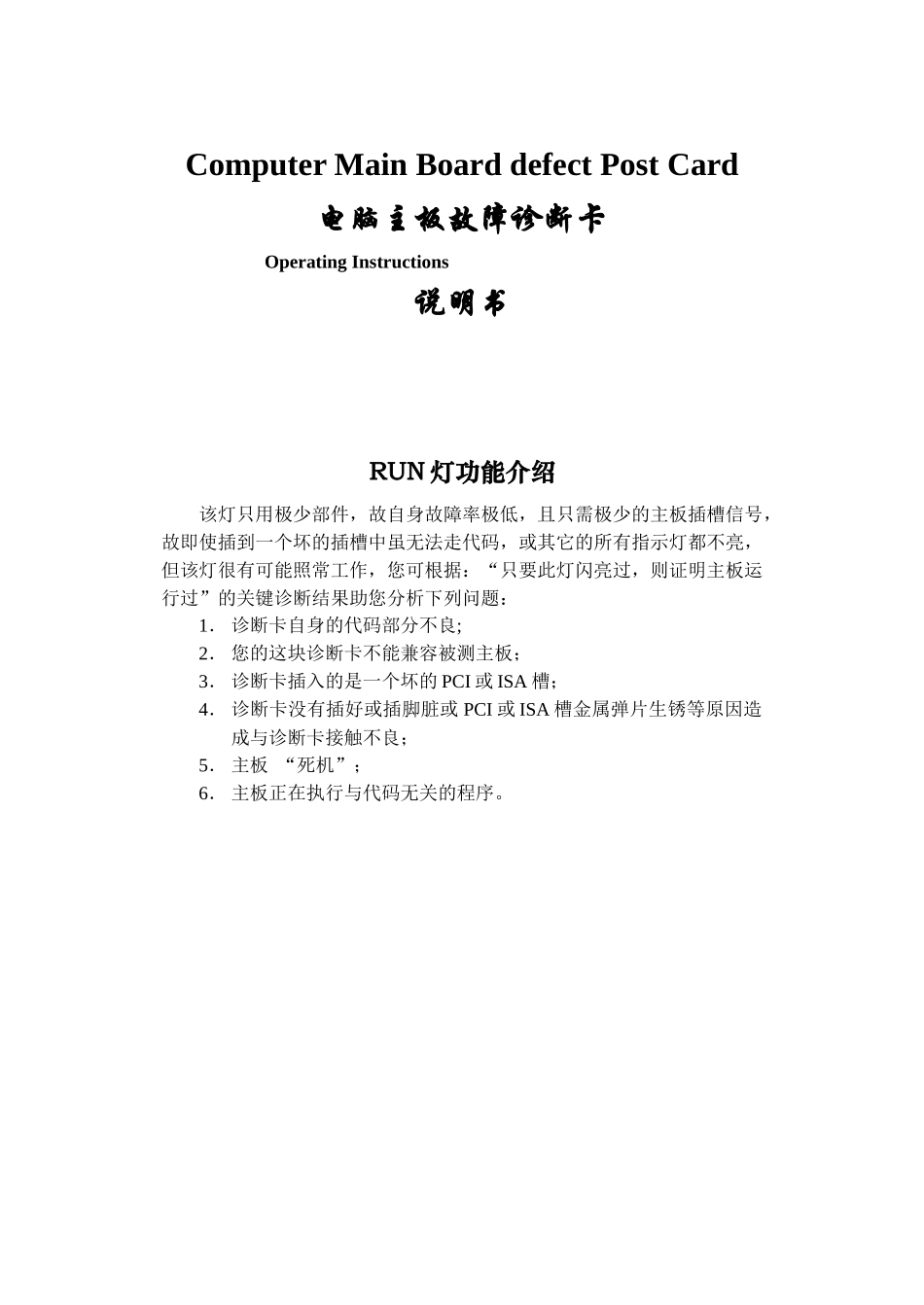

ComputerMainBoarddefectPostCard电脑主板故障诊断卡OperatingInstructions说明书RUN灯功能介绍该灯只用极少部件，故自身故障率极低，且只需极少的主板插槽信号，故即使插到一个坏的插槽中虽无法走代码，或其它的所有指示灯都不亮，但该灯很有可能照常工作，您可根据：“只要此灯闪亮过，则证明主板运行过”的关键诊断结果助您分析下列问题：1．诊断卡自身的代码部分不良;2．您的这块诊断卡不能兼容被测主板；3．诊断卡插入的是一个坏的PCI或ISA槽；4．诊断卡没有插好或插脚脏或PCI或ISA槽金属弹片生锈等原因造成与诊断卡接触不良；5．主板“死机”；6．主板正在执行与代码无关的程序。目录一、概述............................................................................................................1二、用户必读....................................................................................................1三、指示灯功能速查表.....................................................................................2四、使用方法流程图.........................................................................................3五、故障代码含义速查表.................................................................................4六、常见问题解决方法...................................................................................27第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共33页一、概述诊断卡也叫POST卡（PowerOnSelfTest），其工作原理是利用主板中BIOS内部自检程序的检测结果，通过代码一一显示出来，结合本书的代码含义速查表就能很快地知道电脑故障所在。尤其在ＰＣ机不能引导操作系统、黑屏、喇叭不叫时，使用本卡更能体现其便利，使您事半功倍。BIOS在每次开机时，对系统的电路、存储器、键盘、视频部分、硬盘、软驱等各个组件进行严格测试，并分析系统配置，对已配置的基本Ｉ／Ｏ设置进行初始化，一切正常后，再引导操作系统。其显著特点是以是否出现光标为分界线，先对关键性部件进行测试。关键性部件发生故障强制机器转入停机，显示器无光标，则屏幕无任何反应。然后，对非关键性部件进行测试，如有故障机器也继续运行，同时显示器显示出错信息，当机器出现故障，尤其是出现关键性故障，屏幕上无显示时，将本卡插入扩展槽内。根据卡上显示的代码，表示的故障原因和部位，就可清楚地知道故障所在。二、用户必读1.故障代码含义速查表是按代码值从小到大排序，卡中出码顺序由主板BIOS确定。2.未定义的代码表中未能列出。3.对于不同BIOS（常用的AMI、Award、Phoenix）同一代码所代表的意义不同，因此应弄清您所检测的电脑是属于哪一种类型的BIOS,您可查阅您的电脑使用手册，或从主板上的BIOS芯片上直接查看，也可以在启动的屏幕中直接看到。4.有少数主板的PCI槽只有一部分代码出现，但ISA槽则有完整自检代码输出。且目前已发现有极个别原装机主板的ISA槽无代码输出，而PCI第2页共33页第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共33页槽则有完整代码输出，故建议您在查看代码不成功时，将本双槽卡换到另一种插槽试一下。另外，同一块主板的不同PCI槽，有的槽有完整代码送出，如DELL810主板只有靠近CPU的一个PCI槽有完整代码显示，一直变化到“00”或“FF”，而其它PCI槽走到“38”后则不继续变化。5.复位信号所需时间ISA与PCI不一定同步，故有可能ISA开始出代码，但PCI的复位灯还未熄，故PCI代码停在起始代码上。6.由于主板品种和结构的多样性及BIOSPOST代码不断更新，令紧接在代码后面的查找故障部件和范围的准确性受到影响，故《代码含义速查表》中说明的故障部件和范围只能作为参考。三、指示灯功能速查表灯名信号名称说明RUN主板运行若主板运行起来，此灯会不断闪亮，主板没有运行则不亮CLK总线时钟不论ISA或PCI只要一块空板（无CPU等）接通电源就应常亮，否则CLK信号坏。BIOS基本输入输出主板运行时对BIOS有读操作时就闪亮。IRDY...
