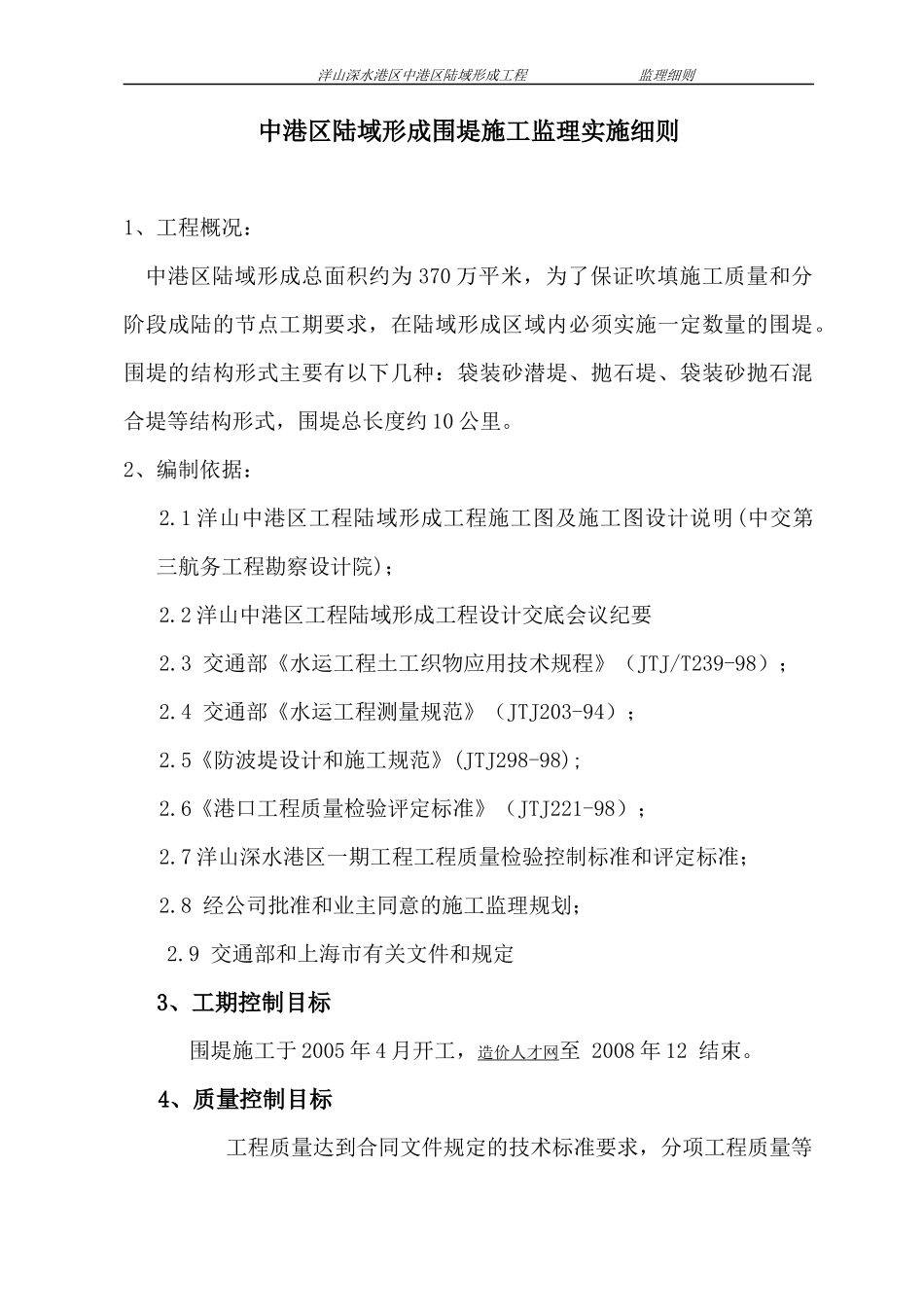

洋山深水港区中港区陆域形成工程监理细则中港区陆域形成围堤施工监理实施细则1、工程概况：中港区陆域形成总面积约为370万平米，为了保证吹填施工质量和分阶段成陆的节点工期要求，在陆域形成区域内必须实施一定数量的围堤。围堤的结构形式主要有以下几种：袋装砂潜堤、抛石堤、袋装砂抛石混合堤等结构形式，围堤总长度约10公里。2、编制依据：2.1洋山中港区工程陆域形成工程施工图及施工图设计说明(中交第三航务工程勘察设计院)；2.2洋山中港区工程陆域形成工程设计交底会议纪要2.3交通部《水运工程土工织物应用技术规程》（JTJ/T239-98）；2.4交通部《水运工程测量规范》（JTJ203-94）；2.5《防波堤设计和施工规范》(JTJ298-98);2.6《港口工程质量检验评定标准》（JTJ221-98）；2.7洋山深水港区一期工程工程质量检验控制标准和评定标准；2.8经公司批准和业主同意的施工监理规划；2.9交通部和上海市有关文件和规定3、工期控制目标围堤施工于2005年4月开工，造价人才网至2008年12结束。4、质量控制目标工程质量达到合同文件规定的技术标准要求，分项工程质量等洋山深水港区中港区陆域形成工程监理细则级达到优良。5、质量控制监理要点：一、土工织物缝制质量控制要点：1．控制要点1．1土工布缝制前必须具有经监理工程师签认的下列资料：1．1．1分项工程开工报告1．1．2施工方案1．1．3工布原材料的检验报告1．1．4旁站监理内容1．1．5进料验收见证取样1．1．6缝制过程1．1．7成品检验取样2.监理工作流程洋山深水港区中港区陆域形成工程监理细则不合格不合格合格开工准备1、施工组织设计2、分项工程开工申请土工织物进场(出厂合格证、试验报告)质量自检（承包人）同步抽查（验）（现场监理人员、监理试验工程）进场抽样试验报告软体排、加筋带缝制退货质量自检（承包人）巡视、抽检（验）（现场监理人员、监理试验工程缝合强度试验报告洋山深水港区中港区陆域形成工程监理细则提交填写质量评定表承包人批复质量评定表监理工程师堆放承包人建立堆放台帐承包人出运承包人建立出运台帐承包人检查、审核监理工程师承包人检查、审核监理工程师第5页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共51页3.控制措施3.1施工准备期监理要点3.1.1检查SⅡB标承包单位土工织物分项工程的质量管理网络，现场专职质量员环保人才网必须持有上岗证。3.1.2进场设备的合格证，检查加工设备的安装，调试及允许投入使用的技术记录。3.1.3查现场生产人员已经全部进行了质量目标，质量技术标准和安全生产教育的记录。3.1.3现场施工的人员已经熟悉图纸并完成典型施工，成品取样检验合格。其内容为：土工织物取样、送验；成品的缝制、取样及送验，相关书面资料的填写与交接。3.2施工期监理要点3.2.1土工织物进场3.2.1.1土工织物进埸，包装应完整完好，随货应备有出厂合格证及厂方自检合格报告。3.2.2.2土工织物及相关产品进场后，应核对产品名称、材质、批号、规格、卷长、数量及生产日期。3.2.3承包人对土工织物原料应逐批检验，其频度为：第6页共51页第5页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共51页3.2.3.1机织复合布，随机抽样以10000m2一个，每批供货不少于一个，其质量应达到设计的要求。3.2.3.2丙纶加筋带，随机抽样以每20000m一个，每批供货不少于一个。其质量应达到规范要求。3.2.3.3取样应有监理见证。3.2.3.4复合土工织物的无纺布与基布应良好结合，任何未经检测合格的土工织物严禁使用。3.2.3.5进场的土工织物应放在通风、遮光好的仓库内，严禁暴露、日晒。监理工程师论坛存放期超过6个月或出现老化、破损现象的土工织物一律不得使用。3.3土工织物的缝制3.3.1护底产品的缝制，必须按下达的任务单和施工图进行。每件加工品都应具有统一唯一的加工编号。3.3.2排体加筋带缝制采用35支绵纶线。加筋带搭接长度200mm，搭接处针脚用45ο斜缝。搭接处强度不少于原织物的80%，其余的缝合针脚应顺直，针脚采用链式结构，针脚密度宜为12针/10cm。3.3.3砂肋固定环在制作时用同根排体加筋带绕成环后缝制，环两端的加强缝制长度，排尾方向为25...
