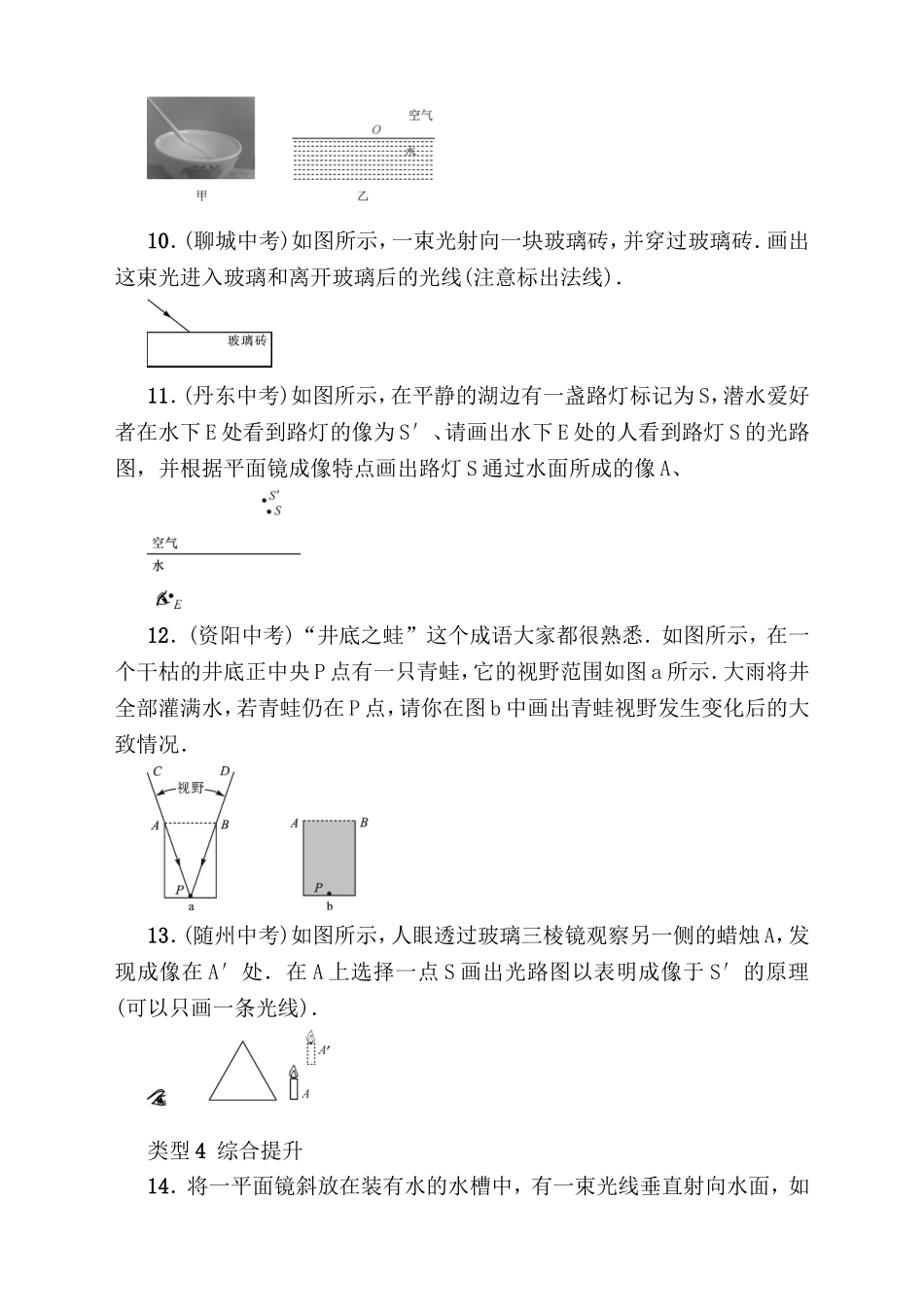

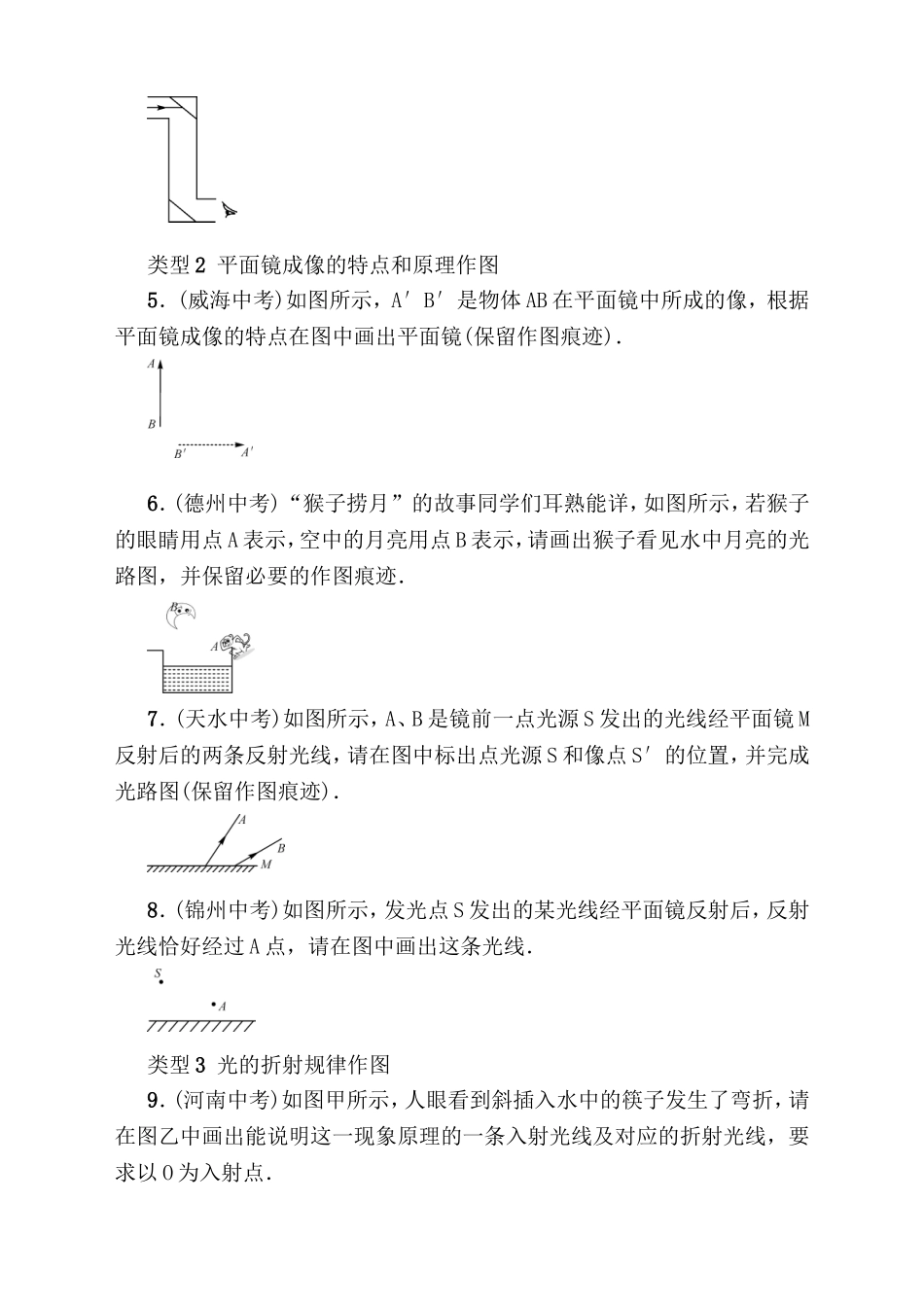

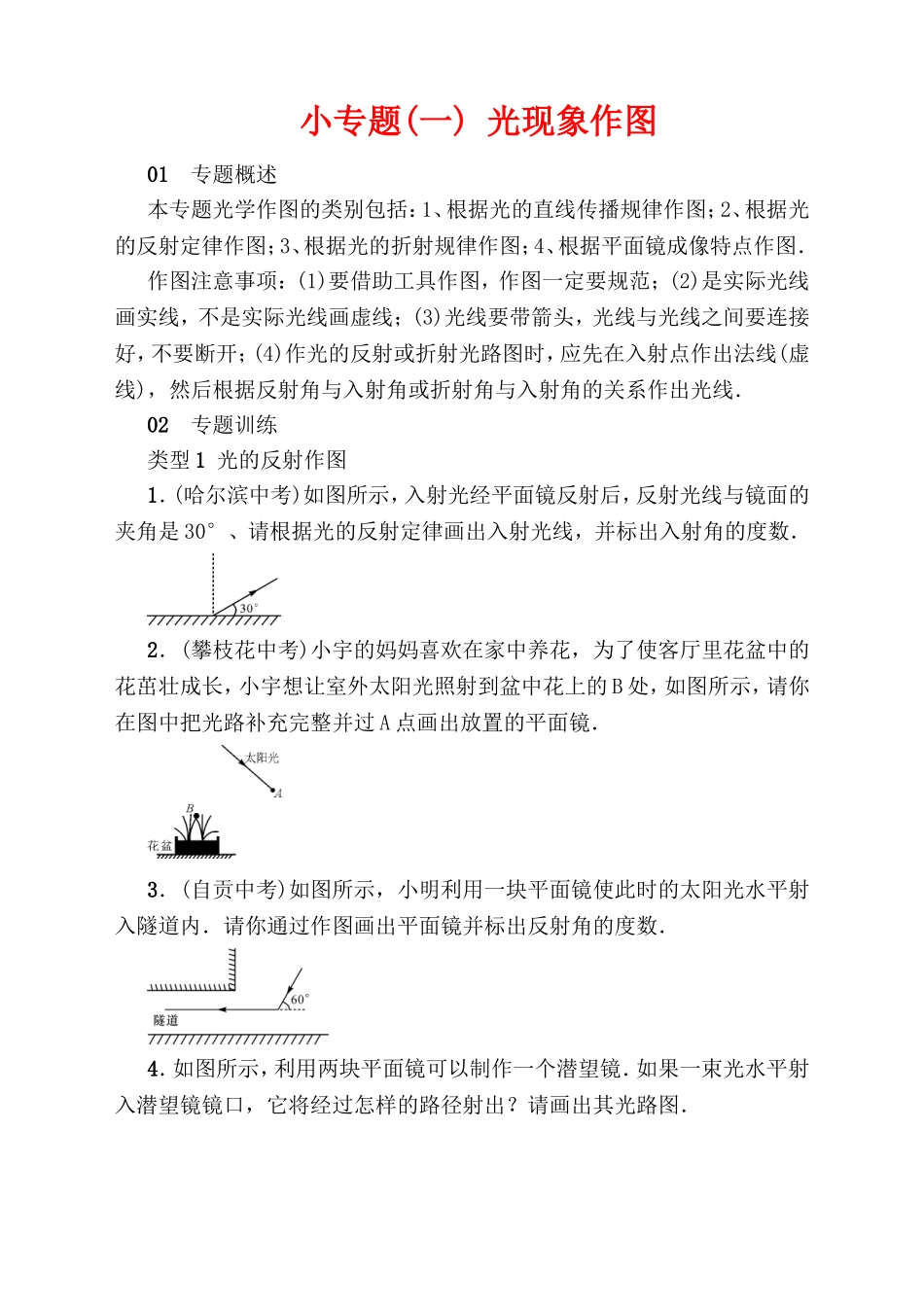

小专题(一)光现象作图01专题概述本专题光学作图的类别包括：1、根据光的直线传播规律作图；2、根据光的反射定律作图；3、根据光的折射规律作图；4、根据平面镜成像特点作图．作图注意事项：(1)要借助工具作图，作图一定要规范；(2)是实际光线画实线，不是实际光线画虚线；(3)光线要带箭头，光线与光线之间要连接好，不要断开；(4)作光的反射或折射光路图时，应先在入射点作出法线(虚线)，然后根据反射角与入射角或折射角与入射角的关系作出光线．02专题训练类型1光的反射作图1．(哈尔滨中考)如图所示，入射光经平面镜反射后，反射光线与镜面的夹角是30°、请根据光的反射定律画出入射光线，并标出入射角的度数．2．(攀枝花中考)小宇的妈妈喜欢在家中养花，为了使客厅里花盆中的花茁壮成长，小宇想让室外太阳光照射到盆中花上的B处，如图所示，请你在图中把光路补充完整并过A点画出放置的平面镜．3．(自贡中考)如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内．请你通过作图画出平面镜并标出反射角的度数．4．如图所示，利用两块平面镜可以制作一个潜望镜．如果一束光水平射入潜望镜镜口，它将经过怎样的路径射出？请画出其光路图．类型2平面镜成像的特点和原理作图5．(威海中考)如图所示，A′B′是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜(保留作图痕迹)．6．(德州中考)“猴子捞月”的故事同学们耳熟能详，如图所示，若猴子的眼睛用点A表示，空中的月亮用点B表示，请画出猴子看见水中月亮的光路图，并保留必要的作图痕迹．7．(天水中考)如图所示，A、B是镜前一点光源S发出的光线经平面镜M反射后的两条反射光线，请在图中标出点光源S和像点S′的位置，并完成光路图(保留作图痕迹)．8．(锦州中考)如图所示，发光点S发出的某光线经平面镜反射后，反射光线恰好经过A点，请在图中画出这条光线．类型3光的折射规律作图9．(河南中考)如图甲所示，人眼看到斜插入水中的筷子发生了弯折，请在图乙中画出能说明这一现象原理的一条入射光线及对应的折射光线，要求以O为入射点．10．(聊城中考)如图所示，一束光射向一块玻璃砖，并穿过玻璃砖．画出这束光进入玻璃和离开玻璃后的光线(注意标出法线)．11．(丹东中考)如图所示，在平静的湖边有一盏路灯标记为S，潜水爱好者在水下E处看到路灯的像为S′、请画出水下E处的人看到路灯S的光路图，并根据平面镜成像特点画出路灯S通过水面所成的像A、12．(资阳中考)“井底之蛙”这个成语大家都很熟悉．如图所示，在一个干枯的井底正中央P点有一只青蛙，它的视野范围如图a所示．大雨将井全部灌满水，若青蛙仍在P点，请你在图b中画出青蛙视野发生变化后的大致情况．13．(随州中考)如图所示，人眼透过玻璃三棱镜观察另一侧的蜡烛A，发现成像在A′处．在A上选择一点S画出光路图以表明成像于S′的原理(可以只画一条光线)．类型4综合提升14．将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图所示，请画出这束光线在水中行进最后射出水面的光路图．15．(河南中考)如图所示，在某房间的天花板上装有平面镜M，S为一灯泡，P为不透明的墙．请画出灯泡发出的光经平面镜反射后，能够照亮P墙右侧区域的光路图．16．(常州中考)平静水面上的小鸟和水中的小鱼，某时刻的实际位置如图所示，水面一侧C点的人眼恰好看到它们在水中的像重合，以小鸟眼睛A点代表小鸟，以小鱼眼睛B点代表小鱼，请画出小鸟在水中像的位置以及人眼看到小鱼的光路图．(保留作图痕迹)小专题(一)光现象作图1、2、3、4、5、6、7、或8、9、10、11、12、13、14、15、16、
