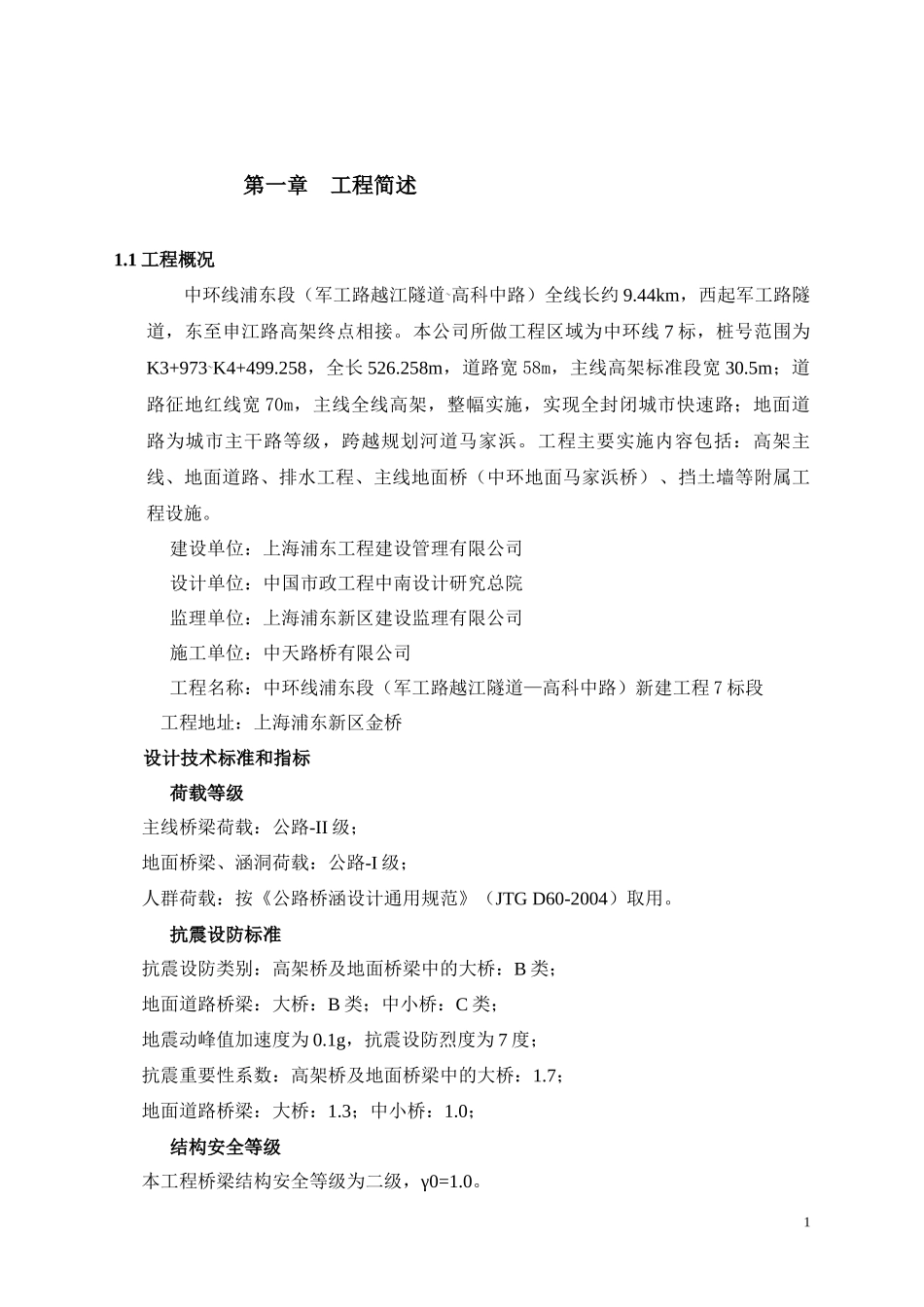

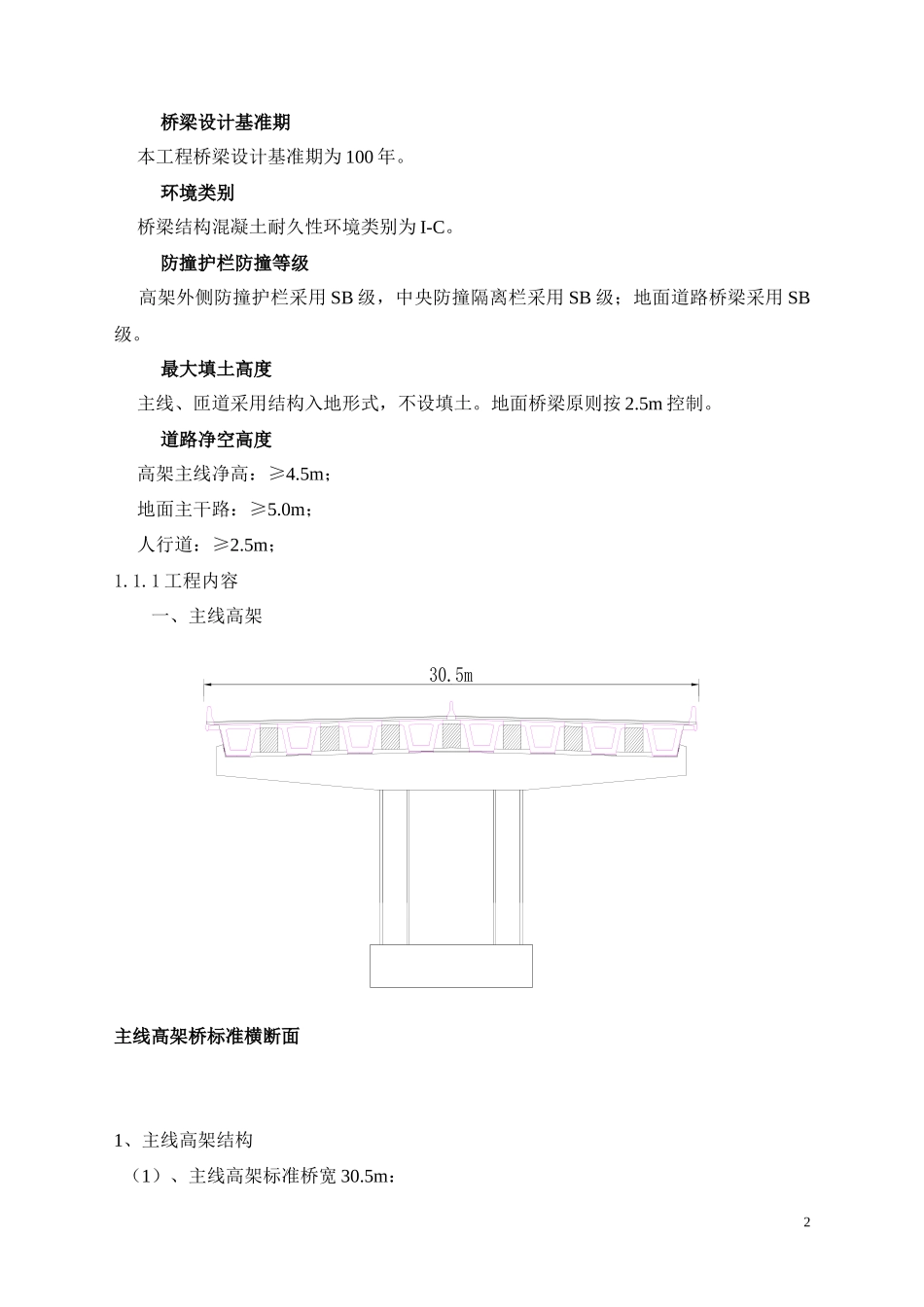

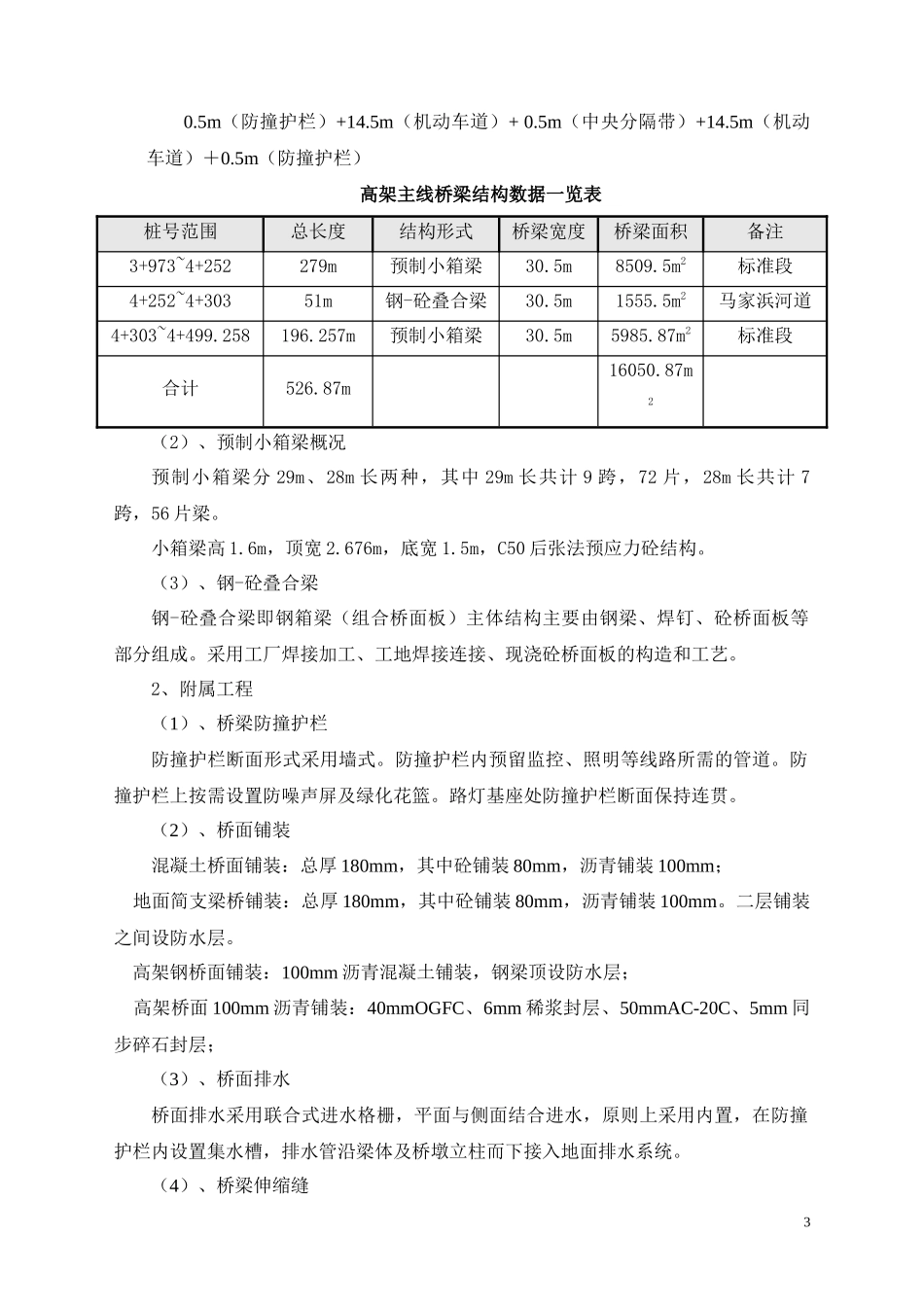

第一章工程简述1.1工程概况中环线浦东段（军工路越江隧道~高科中路）全线长约9.44km，西起军工路隧道，东至申江路高架终点相接。本公司所做工程区域为中环线7标，桩号范围为K3+973~K4+499.258，全长526.258m，道路宽58m，主线高架标准段宽30.5m；道路征地红线宽70m，主线全线高架，整幅实施，实现全封闭城市快速路；地面道路为城市主干路等级，跨越规划河道马家浜。工程主要实施内容包括：高架主线、地面道路、排水工程、主线地面桥（中环地面马家浜桥）、挡土墙等附属工程设施。建设单位：上海浦东工程建设管理有限公司设计单位：中国市政工程中南设计研究总院监理单位：上海浦东新区建设监理有限公司施工单位：中天路桥有限公司工程名称：中环线浦东段（军工路越江隧道—高科中路）新建工程7标段工程地址：上海浦东新区金桥设计技术标准和指标荷载等级主线桥梁荷载：公路-II级；地面桥梁、涵洞荷载：公路-I级；人群荷载：按《公路桥涵设计通用规范》（JTGD60-2004）取用。抗震设防标准抗震设防类别：高架桥及地面桥梁中的大桥：B类；地面道路桥梁：大桥：B类；中小桥：C类；地震动峰值加速度为0.1g，抗震设防烈度为7度；抗震重要性系数：高架桥及地面桥梁中的大桥：1.7；地面道路桥梁：大桥：1.3；中小桥：1.0；结构安全等级本工程桥梁结构安全等级为二级，γ0=1.0。1桥梁设计基准期本工程桥梁设计基准期为100年。环境类别桥梁结构混凝土耐久性环境类别为I-C。防撞护栏防撞等级高架外侧防撞护栏采用SB级，中央防撞隔离栏采用SB级；地面道路桥梁采用SB级。最大填土高度主线、匝道采用结构入地形式，不设填土。地面桥梁原则按2.5m控制。道路净空高度高架主线净高：≥4.5m；地面主干路：≥5.0m；人行道：≥2.5m；1.1.1工程内容一、主线高架主线高架桥标准横断面1、主线高架结构（1）、主线高架标准桥宽30.5m：30.5m3050020.5m（防撞护栏）+14.5m（机动车道）+0.5m（中央分隔带）+14.5m（机动车道）＋0.5m（防撞护栏）高架主线桥梁结构数据一览表桩号范围总长度结构形式桥梁宽度桥梁面积备注3+973~4+252279m预制小箱梁30.5m8509.5m2标准段4+252~4+30351m钢-砼叠合梁30.5m1555.5m2马家浜河道4+303~4+499.258196.257m预制小箱梁30.5m5985.87m2标准段合计526.87m16050.87m2（2）、预制小箱梁概况预制小箱梁分29m、28m长两种，其中29m长共计9跨，72片，28m长共计7跨，56片梁。小箱梁高1.6m，顶宽2.676m，底宽1.5m，C50后张法预应力砼结构。（3）、钢-砼叠合梁钢-砼叠合梁即钢箱梁（组合桥面板）主体结构主要由钢梁、焊钉、砼桥面板等部分组成。采用工厂焊接加工、工地焊接连接、现浇砼桥面板的构造和工艺。2、附属工程（1）、桥梁防撞护栏防撞护栏断面形式采用墙式。防撞护栏内预留监控、照明等线路所需的管道。防撞护栏上按需设置防噪声屏及绿化花篮。路灯基座处防撞护栏断面保持连贯。（2）、桥面铺装混凝土桥面铺装：总厚180mm，其中砼铺装80mm，沥青铺装100mm；地面简支梁桥铺装：总厚180mm，其中砼铺装80mm，沥青铺装100mm。二层铺装之间设防水层。高架钢桥面铺装：100mm沥青混凝土铺装，钢梁顶设防水层；高架桥面100mm沥青铺装：40mmOGFC、6mm稀浆封层、50mmAC-20C、5mm同步碎石封层；（3）、桥面排水桥面排水采用联合式进水格栅，平面与侧面结合进水，原则上采用内置，在防撞护栏内设置集水槽，排水管沿梁体及桥墩立柱而下接入地面排水系统。（4）、桥梁伸缩缝3一联长度在100m以内时采用型钢伸缩缝。一联长度大于100m时采用梳齿板形伸缩缝。为保证防撞护栏之间缝隙不漏雨水，对该部分缝隙处同样设置伸缩缝装置。（5）、支座主线预制小箱梁采用圆板式橡胶支座，大跨径桥梁采用盆式橡胶支座。地面桥采用板式橡胶支座。（6）、上部结构抗震设防措施墩与梁之间，设防侧移落梁结构（每墩均按挡块形式设置）。地面道路为城市主干路等级（7）、高架桥面铺装层4cmOGFC-13（SBR改性）0.6cm稀浆封层5cmAC-20F中粒式沥青混凝土0.5cm同步碎石封层（8）、钢结构桥面铺装层6cmSMA－13（钢桥面专用高粘度改性沥青，粗型级配）改性乳化沥青（SBR）粘层，喷洒300～500g/m2表面洒5～10mm辉绿岩沥青预...
