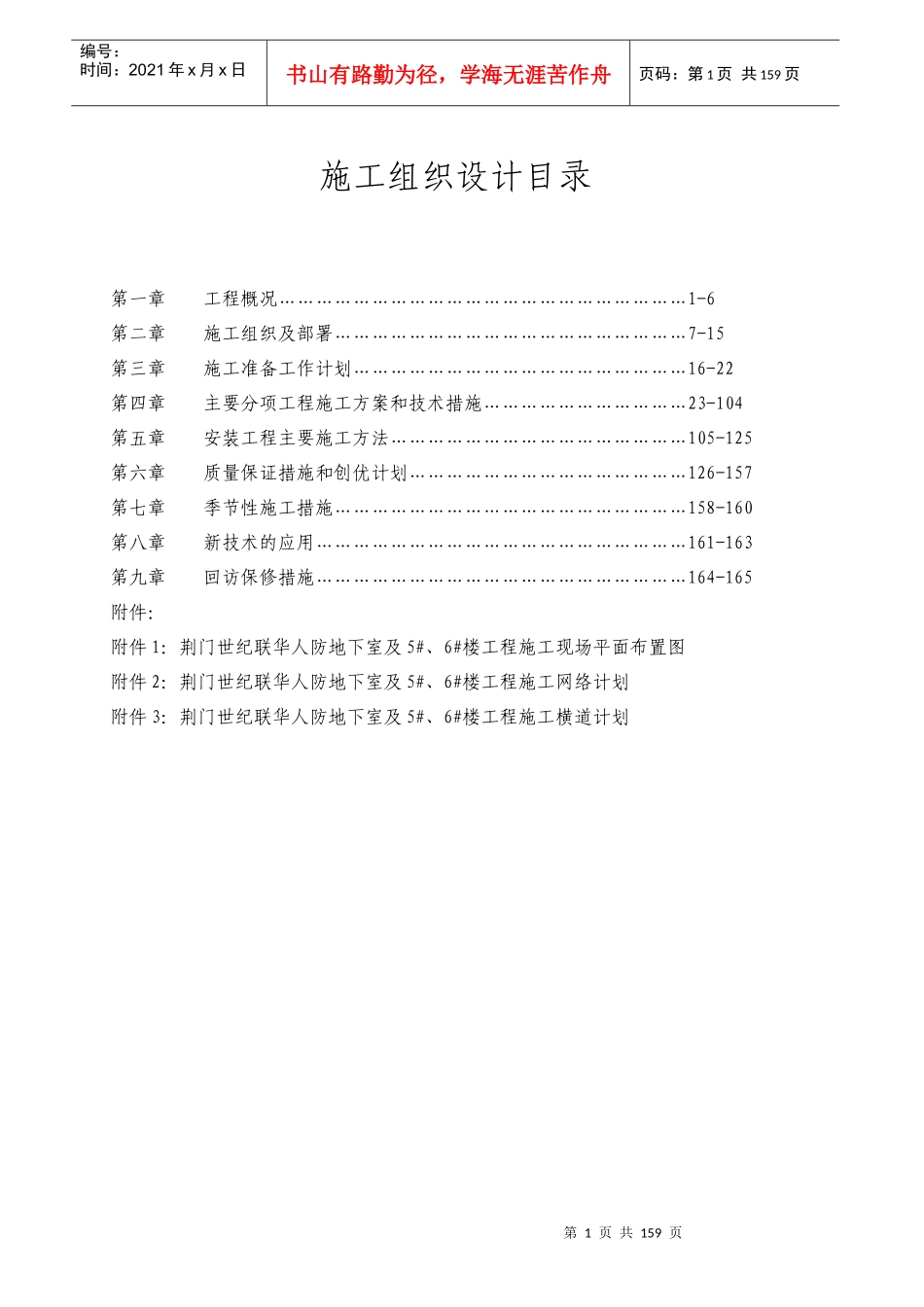

第1页共159页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共159页施工组织设计目录第一章工程概况…………………………………………………………1-6第二章施工组织及部署…………………………………………………7-15第三章施工准备工作计划………………………………………………16-22第四章主要分项工程施工方案和技术措施……………………………23-104第五章安装工程主要施工方法…………………………………………105-125第六章质量保证措施和创优计划………………………………………126-157第七章季节性施工措施…………………………………………………158-160第八章新技术的应用……………………………………………………161-163第九章回访保修措施……………………………………………………164-165附件：附件1：荆门世纪联华人防地下室及5#、6#楼工程施工现场平面布置图附件2：荆门世纪联华人防地下室及5#、6#楼工程施工网络计划附件3：荆门世纪联华人防地下室及5#、6#楼工程施工横道计划第2页共159页第1页共159页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共159页第一章工程概况1.1工程规模及设计概况本工程位于湖北省荆门市中心城区南台路6号，为荆门世纪联华住宅小区新建工程。本期建设项目主要为场区1～6#楼以及整体地下室新建，其中地下部分为设备及地下停车场，局部为战时甲类二等掩蔽人防地下室。本施工组织设计主要针对其中人防地下室以及5#、6#楼编制。本项目新建人防地下室为附建式人防地下室，人防面积约2950m2，战时为甲类二等掩蔽部，分为二个防护单元，五个防爆单元，防化丙级，抗震设防烈度为6度，结构抗震等级三级，设计使用年限为50年。新建5#、6#楼均为地上二十八层住宅楼，其中5#楼建筑面积16618.3m2，6#楼建筑面积14526m2，层高2.90m，最大建筑高度85.10m，框架剪力墙结构，设计结构安全等级为二级，耐火等级一级，抗震设防烈度为6度。根据现场勘查，本工程施工现场场地平坦，但稍显狭窄，现场水源、电源均已接入施工场区范围。建设单位:湖北联华房地产投资有限公司设计单位:湖北省人防建筑设计院，荆门市建筑设计院监理单位：荆门市正兴建设工程监理有限公司工期要求:420天1.1.1人防地下室设计概况本项目新建人防部分为附建式人防地下室，人防面积约2950m2，设计地下室为战时二等人员掩蔽部，抗力等级为核6、常6级，防化等级为丙级。建筑地基基础设计等级为乙级，地下防水等级为一级，抗渗等级S6，建筑防火分类一类，结构的耐火极限≧2.1h。根据设计施工图纸，本工程基础设计采用筏板基础，局部采用人工挖孔桩承台基础，持力层为中风化泥质砂岩，基础底板面标高-4.600m，厚500mm。鉴于本工程地下室面积较大，故设计在地下室底板及顶板部分设数条沉降后浇带，以缓解结构自身尺寸过大引起地下室裂缝及变形。设计后浇带宽1000mm，在两侧混凝土浇捣60天后，用强度等级高两侧混凝土一级的补偿收缩混凝土浇捣，并养第3页共159页第2页共159页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共159页护不少于28天。钢筋连接：根据本工程设计施工图纸要求，地下室部分基础底板、基础梁以及剪力墙直径大于20竖向钢筋连接全部采用机械连接；剪力墙直径小于20钢筋连接采用电渣压力焊，剪力墙水平及竖向分布筋连接采用绑扎搭接。地下室混凝土强度等级：序号部位强度等级抗渗等级1顶板、梁C35S62水池、外墙、承台、底板C40S635#、6#楼地下室柱、剪力墙C45S6注：地下室底板、侧壁以及上部结构屋面现浇板采用掺UEA的补偿收缩混凝土；1.1.25#、6#楼设计概况新建5#、6#楼位于人防地下室上部，均为地上二十八层框剪住宅楼，最大建筑高度85.10m，层高2.90m，±0.000相当于绝对标高94.140m。根据设计施工图纸要求，5#、6#楼地上结构框架柱、墙钢筋采用电渣压力焊接长；框架梁d≥14受力筋均采用焊接连接。直径≥20剪力墙钢筋连接采用机械连接。地上部分混凝土强度等级：构件部位标高14.470以下14.470～28.97028.970～55.07055.070以上剪力墙C45C40C35C30梁、板C35C35C30C25所有二次浇捣构件构造柱、圈梁、...
