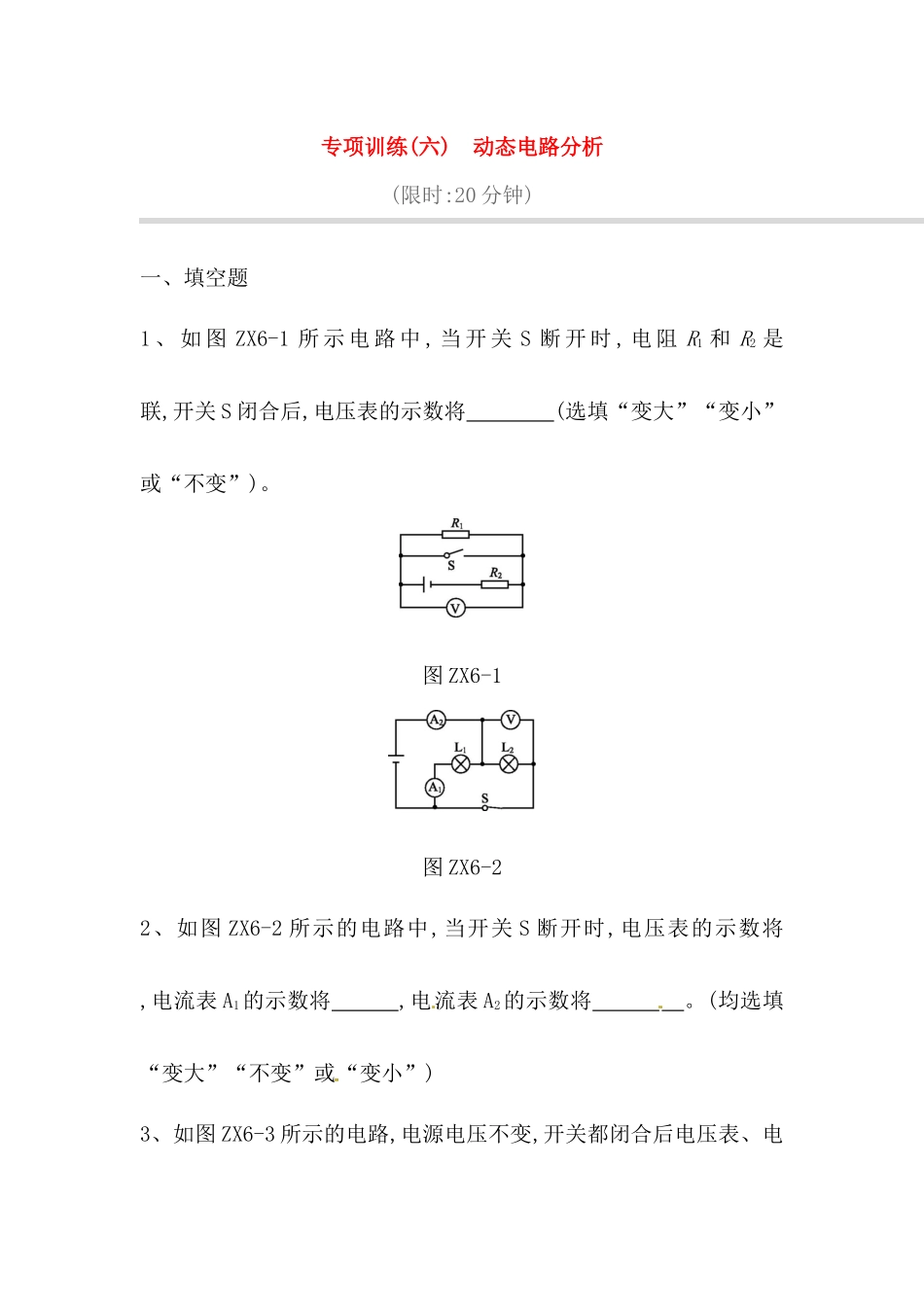

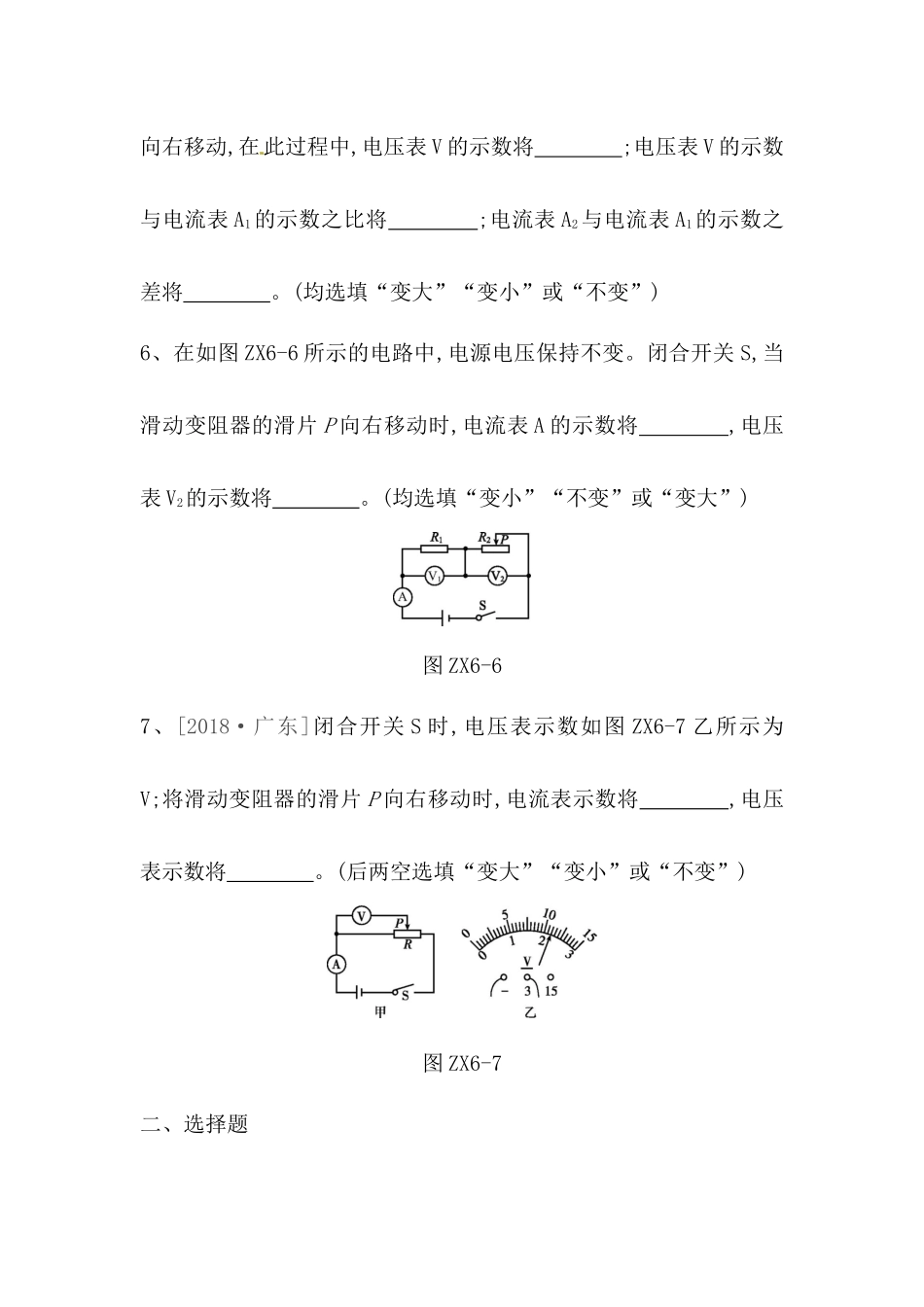

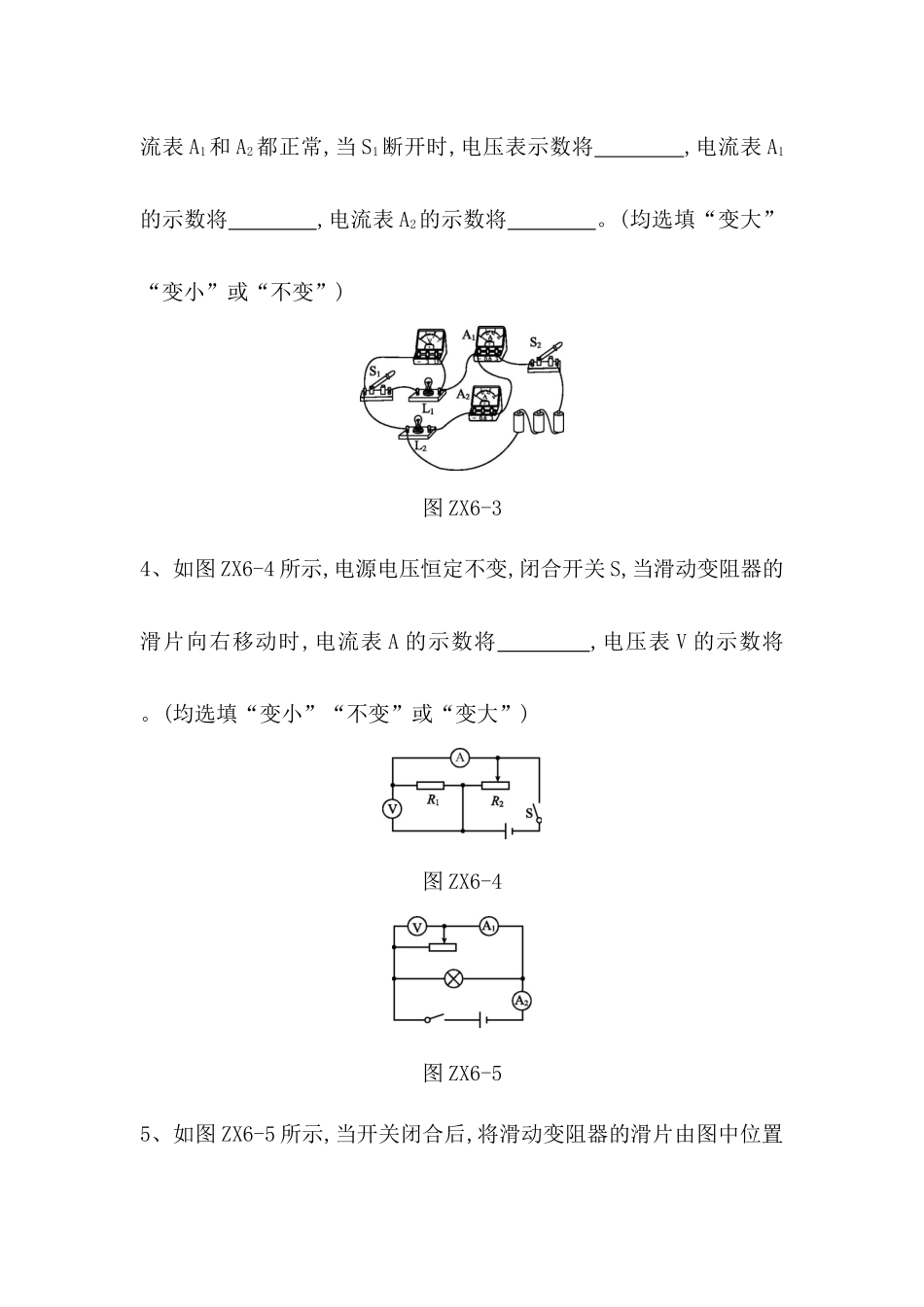

专项训练(六)动态电路分析(限时:20分钟)一、填空题1、如图ZX6-1所示电路中,当开关S断开时,电阻R1和R2是联,开关S闭合后,电压表的示数将(选填“变大”“变小”或“不变”)。图ZX6-1图ZX6-22、如图ZX6-2所示的电路中,当开关S断开时,电压表的示数将,电流表A1的示数将,电流表A2的示数将。(均选填“变大”“不变”或“变小”)3、如图ZX6-3所示的电路,电源电压不变,开关都闭合后电压表、电流表A1和A2都正常,当S1断开时,电压表示数将,电流表A1的示数将,电流表A2的示数将。(均选填“变大”“变小”或“不变”)图ZX6-34、如图ZX6-4所示,电源电压恒定不变,闭合开关S,当滑动变阻器的滑片向右移动时,电流表A的示数将,电压表V的示数将。(均选填“变小”“不变”或“变大”)图ZX6-4图ZX6-55、如图ZX6-5所示,当开关闭合后,将滑动变阻器的滑片由图中位置向右移动,在此过程中,电压表V的示数将;电压表V的示数与电流表A1的示数之比将;电流表A2与电流表A1的示数之差将。(均选填“变大”“变小”或“不变”)6、在如图ZX6-6所示的电路中,电源电压保持不变。闭合开关S,当滑动变阻器的滑片P向右移动时,电流表A的示数将,电压表V2的示数将。(均选填“变小”“不变”或“变大”)图ZX6-67、[2018·广东]闭合开关S时,电压表示数如图ZX6-7乙所示为V;将滑动变阻器的滑片P向右移动时,电流表示数将,电压表示数将。(后两空选填“变大”“变小”或“不变”)图ZX6-7二、选择题8、在如图ZX6-8所示的电路中,电源电压不变。当开关S由断开到闭合,电压表的示数将()图ZX6-8A、变大B、变小C、不变D、无法确定9、如图ZX6-9所示的电路中,电源电压保持不变,当开关S由闭合到断开,电流表的示数将()图ZX6-9A、变大B、变小C、不变D、无法确定10、如图ZX6-10所示,电源电压保持不变。闭合开关,当滑动变阻器的滑片P从a向b滑动的过程中,设灯泡工作时的电阻不变。下列说法中正确的是()图ZX6-10A、电流表的示数变小B、滑动变阻器两端的电压逐渐变大C、L2灯逐渐变暗D、L1灯逐渐变亮11、[2016·江西]如图ZX6-11所示,已知R1=R2,当开关S1闭合、开关S掷到2时,电压表与电流表的示数分别为U1和I1,当开关S1断开、开关S由2掷到1的同时,将滑动变阻器的滑片移到最左端,电压表与电流表的示数分别为U2和I2,则以下判断正确的是()图ZX6-11A、U1>U2,I1>I2B、U1I2C、U1=U2,I1
