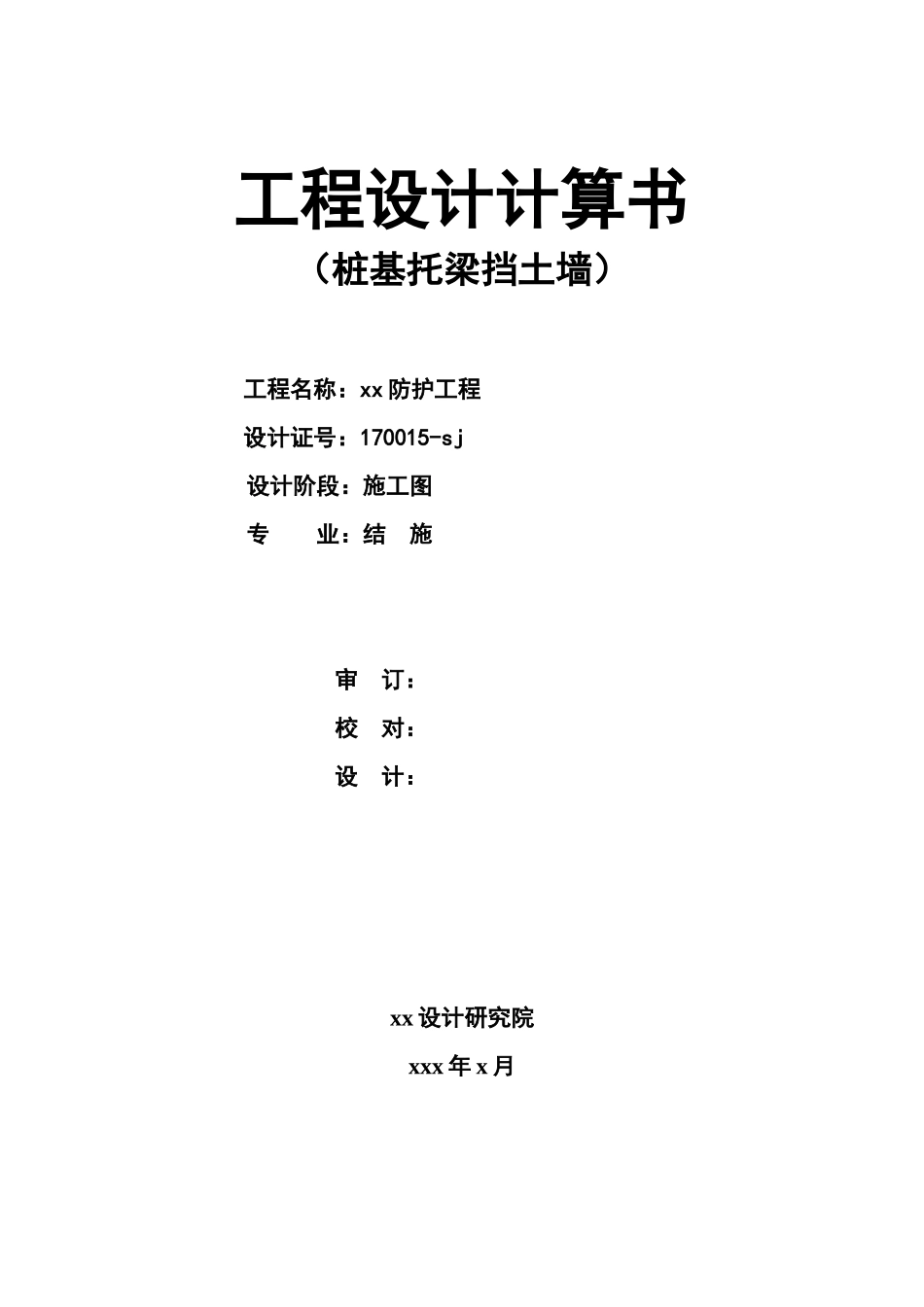

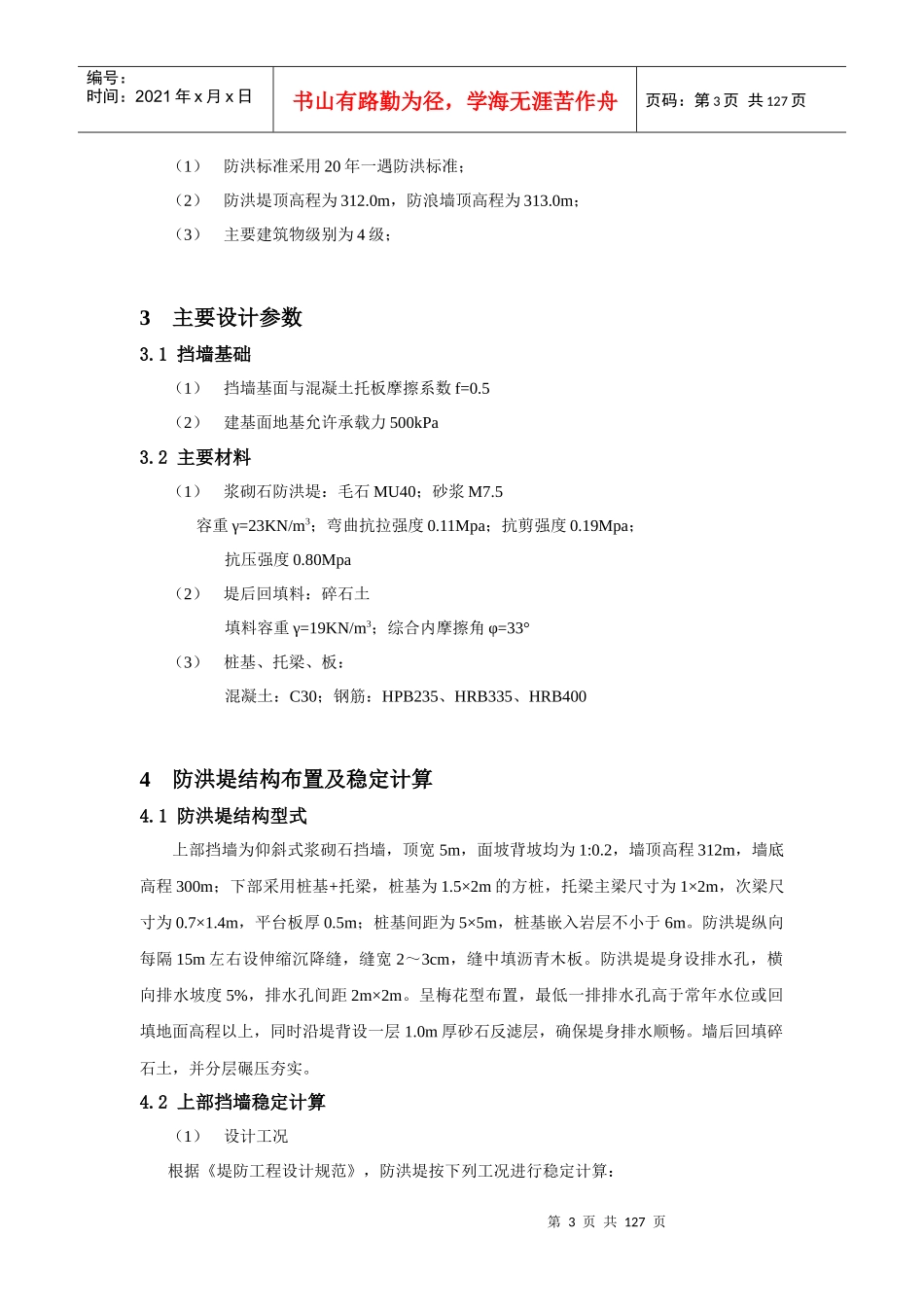

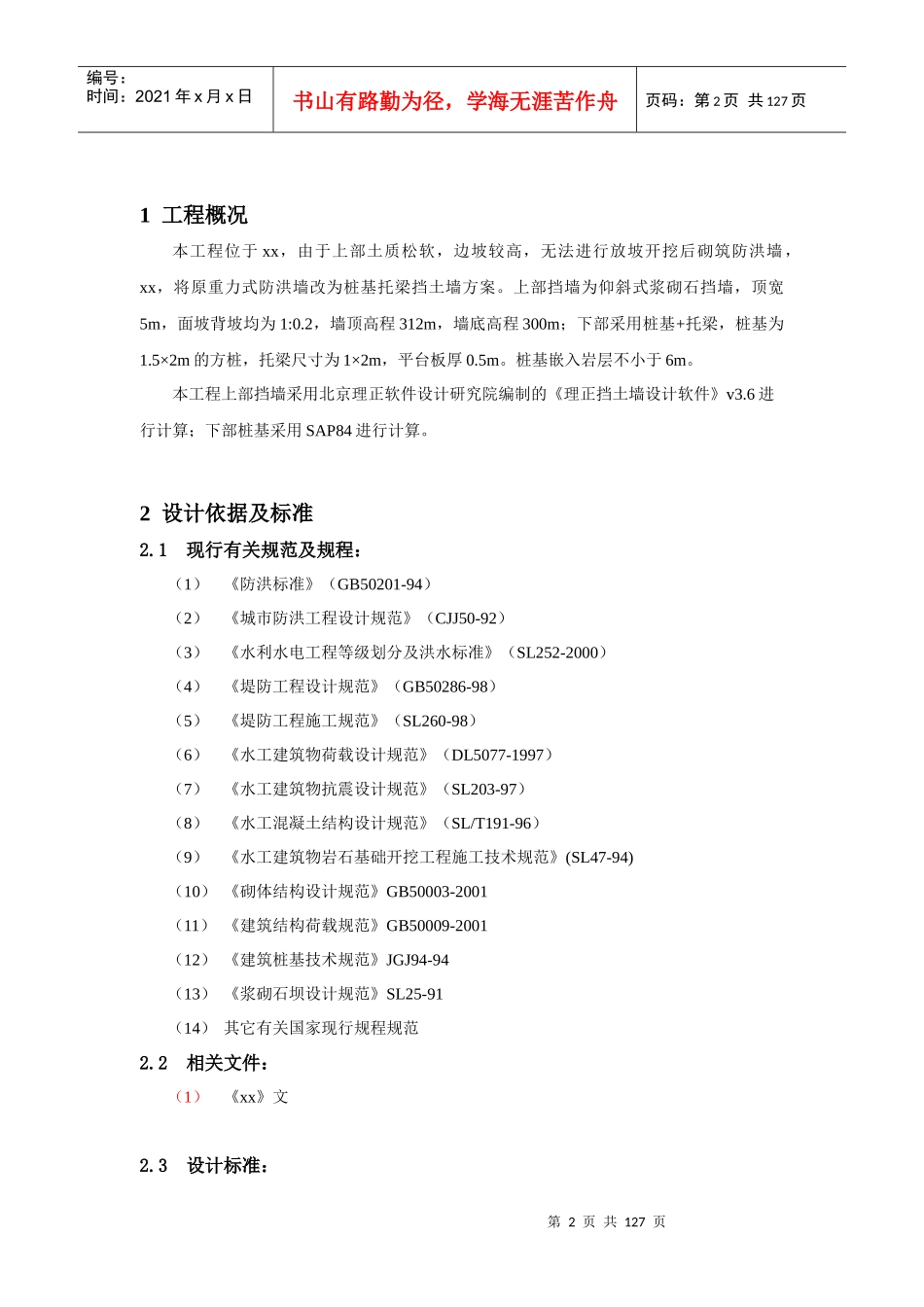

工程设计计算书（桩基托梁挡土墙）工程名称：xx防护工程设计证号：170015-sj设计阶段：施工图专业：结施审订：校对：设计：xx设计研究院xxx年x月第2页共127页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共127页1工程概况本工程位于xx，由于上部土质松软，边坡较高，无法进行放坡开挖后砌筑防洪墙，xx，将原重力式防洪墙改为桩基托梁挡土墙方案。上部挡墙为仰斜式浆砌石挡墙，顶宽5m，面坡背坡均为1:0.2，墙顶高程312m，墙底高程300m；下部采用桩基+托梁，桩基为1.5×2m的方桩，托梁尺寸为1×2m，平台板厚0.5m。桩基嵌入岩层不小于6m。本工程上部挡墙采用北京理正软件设计研究院编制的《理正挡土墙设计软件》v3.6进行计算；下部桩基采用SAP84进行计算。2设计依据及标准2.1现行有关规范及规程：（1）《防洪标准》（GB50201-94）（2）《城市防洪工程设计规范》（CJJ50-92）（3）《水利水电工程等级划分及洪水标准》（SL252-2000）（4）《堤防工程设计规范》（GB50286-98）（5）《堤防工程施工规范》（SL260-98）（6）《水工建筑物荷载设计规范》（DL5077-1997）（7）《水工建筑物抗震设计规范》（SL203-97）（8）《水工混凝土结构设计规范》（SL/T191-96）（9）《水工建筑物岩石基础开挖工程施工技术规范》(SL47-94)（10）《砌体结构设计规范》GB50003-2001（11）《建筑结构荷载规范》GB50009-2001（12）《建筑桩基技术规范》JGJ94-94（13）《浆砌石坝设计规范》SL25-91（14）其它有关国家现行规程规范2.2相关文件：（1）《xx》文2.3设计标准：第3页共127页第2页共127页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共127页（1）防洪标准采用20年一遇防洪标准；（2）防洪堤顶高程为312.0m，防浪墙顶高程为313.0m；（3）主要建筑物级别为4级；3主要设计参数3.1挡墙基础（1）挡墙基面与混凝土托板摩擦系数f=0.5（2）建基面地基允许承载力500kPa3.2主要材料（1）浆砌石防洪堤：毛石MU40；砂浆M7.5容重γ=23KN/m3；弯曲抗拉强度0.11Mpa；抗剪强度0.19Mpa；抗压强度0.80Mpa（2）堤后回填料：碎石土填料容重γ=19KN/m3；综合内摩擦角φ=33°（3）桩基、托梁、板：混凝土：C30；钢筋：HPB235、HRB335、HRB4004防洪堤结构布置及稳定计算4.1防洪堤结构型式上部挡墙为仰斜式浆砌石挡墙，顶宽5m，面坡背坡均为1:0.2，墙顶高程312m，墙底高程300m；下部采用桩基+托梁，桩基为1.5×2m的方桩，托梁主梁尺寸为1×2m，次梁尺寸为0.7×1.4m，平台板厚0.5m；桩基间距为5×5m，桩基嵌入岩层不小于6m。防洪堤纵向每隔15m左右设伸缩沉降缝，缝宽2～3cm，缝中填沥青木板。防洪堤堤身设排水孔，横向排水坡度5%，排水孔间距2m×2m。呈梅花型布置，最低一排排水孔高于常年水位或回填地面高程以上，同时沿堤背设一层1.0m厚砂石反滤层，确保堤身排水顺畅。墙后回填碎石土，并分层碾压夯实。4.2上部挡墙稳定计算（1）设计工况根据《堤防工程设计规范》，防洪堤按下列工况进行稳定计算：第4页共127页第3页共127页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共127页（a）水位骤降1.0m，即墙内水位310.0m，即墙内外位309.0m；（b）设计枯水位，本次设计采用完建工况（无水）；（c）不利中水位，即墙内水位306.0m，即墙内外位305.0m；（2）计算方法根据《堤防工程设计规范》（GB50286-98）附录F，确定抗滑、抗倾及基底应力计算公式如下：1）抗滑稳定计算Kc=fΣW/ΣP式中：Kc—抗滑稳定安全系数；ΣW—作用于墙体上的全部垂直力的总和（KN）；ΣP—作用于墙体上的全部水平力的总和（KN）；f——墙底与堤基之间的摩擦系数。岩基取f=0.5，土基取f=0.3。2）抗倾稳定计算K0=ΣMVΣMH式中：K0——抗倾覆稳定安全系数；MV——抗倾覆力矩（KN·m）；MH——倾覆力矩（KN·m）。3）基底应力计算σmax=ΣGA+ΣMΣWσmin=ΣGA−ΣMΣWσmax、σmin——基底的最大和最小压应力（kPa）ΣG——垂直荷载（KN）式中：ΣM—荷载对底板形心轴的力矩（KN·m）;ΣW—底板截面抵抗矩（m3）。采用北京理正软件设计研究院编制的《理正挡土墙设计软件》v3.6进行计算。4.3...
