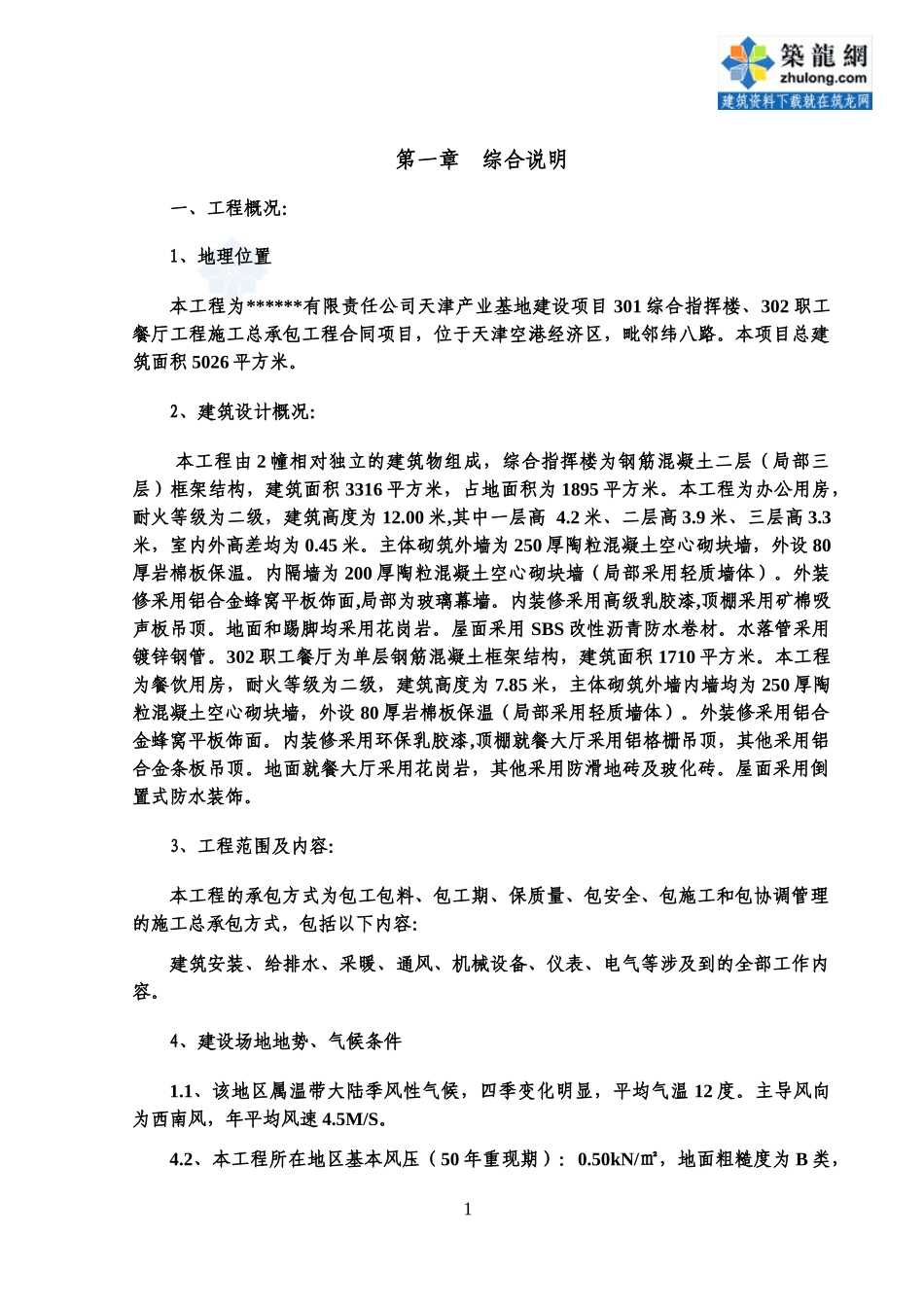

第一章综合说明一、工程概况：1、地理位置本工程为******有限责任公司天津产业基地建设项目301综合指挥楼、302职工餐厅工程施工总承包工程合同项目，位于天津空港经济区，毗邻纬八路。本项目总建筑面积5026平方米。2、建筑设计概况：本工程由2幢相对独立的建筑物组成，综合指挥楼为钢筋混凝土二层（局部三层）框架结构，建筑面积3316平方米，占地面积为1895平方米。本工程为办公用房，耐火等级为二级，建筑高度为12.00米,其中一层高4.2米、二层高3.9米、三层高3.3米，室内外高差均为0.45米。主体砌筑外墙为250厚陶粒混凝土空心砌块墙，外设80厚岩棉板保温。内隔墙为200厚陶粒混凝土空心砌块墙（局部采用轻质墙体）。外装修采用铝合金蜂窝平板饰面,局部为玻璃幕墙。内装修采用高级乳胶漆,顶棚采用矿棉吸声板吊顶。地面和踢脚均采用花岗岩。屋面采用SBS改性沥青防水卷材。水落管采用镀锌钢管。302职工餐厅为单层钢筋混凝土框架结构，建筑面积1710平方米。本工程为餐饮用房，耐火等级为二级，建筑高度为7.85米，主体砌筑外墙内墙均为250厚陶粒混凝土空心砌块墙，外设80厚岩棉板保温（局部采用轻质墙体）。外装修采用铝合金蜂窝平板饰面。内装修采用环保乳胶漆,顶棚就餐大厅采用铝格栅吊顶，其他采用铝合金条板吊顶。地面就餐大厅采用花岗岩，其他采用防滑地砖及玻化砖。屋面采用倒置式防水装饰。3、工程范围及内容：本工程的承包方式为包工包料、包工期、保质量、包安全、包施工和包协调管理的施工总承包方式，包括以下内容：建筑安装、给排水、采暖、通风、机械设备、仪表、电气等涉及到的全部工作内容。4、建设场地地势、气候条件1.1、该地区属温带大陆季风性气候，四季变化明显，平均气温12度。主导风向为西南风，年平均风速4.5M/S。4.2、本工程所在地区基本风压（50年重现期）：0.50kN/㎡，地面粗糙度为B类，1基本雪压（50年重现期）：0.40kN/㎡。4.3、本工程所在地区抗震设防烈度为7度，设计地震分组为第一组，设计基本地震家速度为0.15g，设计特征周期为0.45s，地基土类型为中软场地土，建筑场地类别为Ⅲ类。5、工程特点5.1、本工程施工涉及专业多，施工过程要经过冬雨期。5.2、本工程食堂屋面采用波纹腹板焊接H型钢钢结构技术，它是目前结构设计领域的新技术，也是施工难点。二、编制依据1国家有关法律、法规及强制性条文；2国家、部及省、市有关施工技术规范、规程和标准；3公司三为一体（质量、环境及职业安全健康）管理体系文件；4公司现有技术力量，机械设备及劳动力供应能力；5工程的现场及周边环境条件。6工程施工招标文件及工程施工图纸、相关标准及要求；6.1、主要规程规范类别名称编号国家工程测量规范GB50026-93国家土方与爆破工程施工及验收规范GBJ201-83国家地基与基础工程施工及验收规范GBJ202-83国家锚杆喷射混凝土支护技术规范GBJ86-85国家人防工程施工及验收规范GBJ134-90国家地下工程防水工程施工及验收规范GBJ208-83国家混凝土结构工程施工及验收规范GB50204-92国家混凝土强度检验评定标准GBJ107-87国家砌体工程施工及验收规范GB50203-98国家木结构工程施工及验收规范GBJ206-83国家屋面工程技术规范GB50207-94国家建筑地面工程施工及验收规范GB50209-95国家组合钢模板技术规范GBJ214-89国家建设工程施工现场供用电安全规范GB50194-93国家制冷设备安装工程施工及验收规范GBJ66-84国家采暖与卫生工程施工及验收规范GBJ242-82国家通风与空调工程施工及验收规范GBJ243-82国家电气装置安装工程电梯电气装置施工及验收规范GB50182-93国家自动喷水灭火系统施工及验收规范GBJ50261-96国家电气装置安装工程低压电器施工及验收规范GB50254-962国家电气装置安装工程电气照明装置施工及验收规范GB50259-96国家电气装置安装工程盘、柜及二次回路结线施工及验收规范GB50171-92国家电气装置工程电缆线路施工及验收规范GB50168-92国家电气装置安装工程接地装置施工及验收规范GB50169-92国家电气装置安装工程母线装置施工及验收规范GBJ149-90国家电气装置安装工程1KV以下配线工程施工及验收规范GBJ50258-96行业钢筋焊接及验收规程JGJ18-96行业钢筋锥螺纹接头技术规程JGJ109-96...
