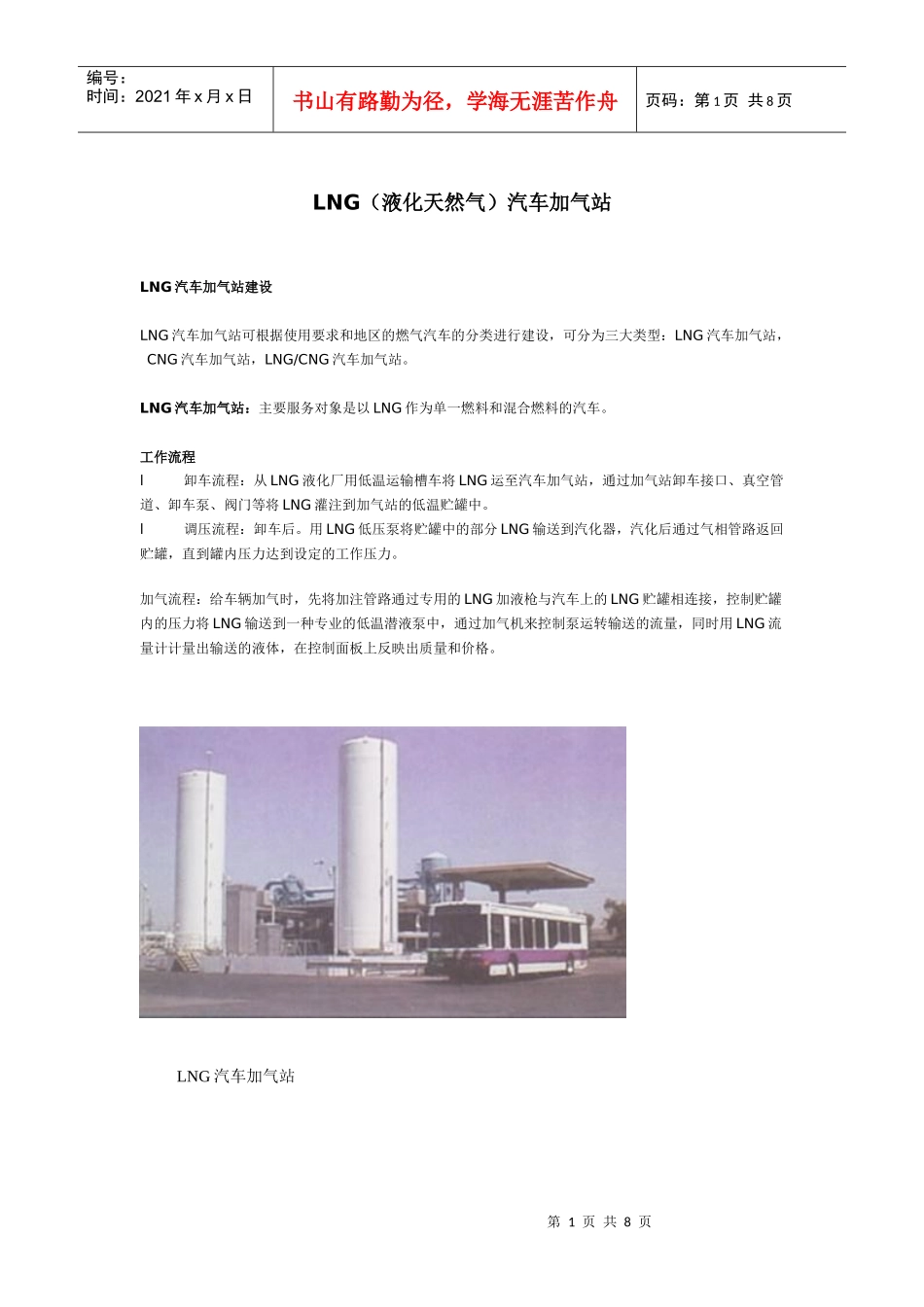

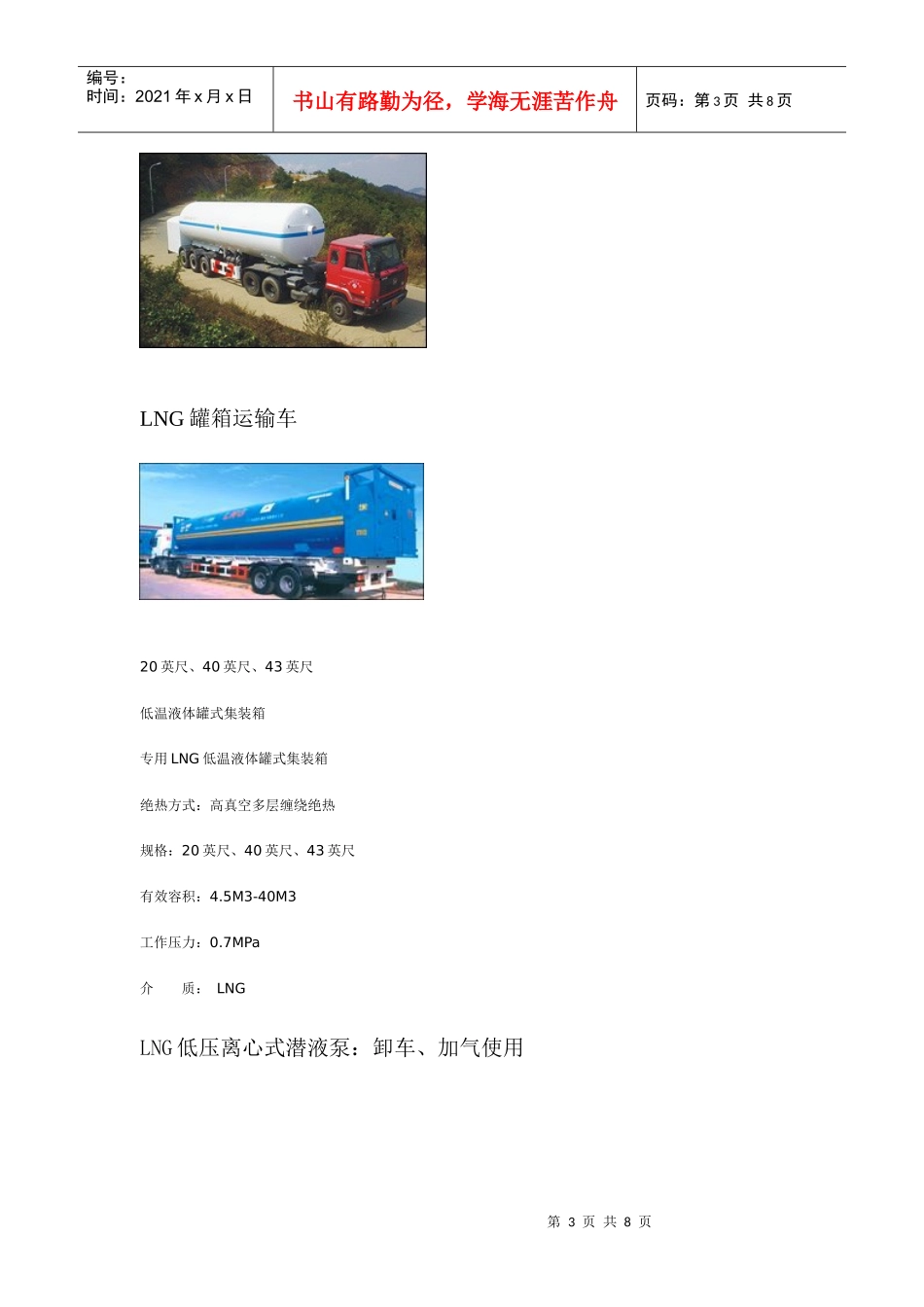

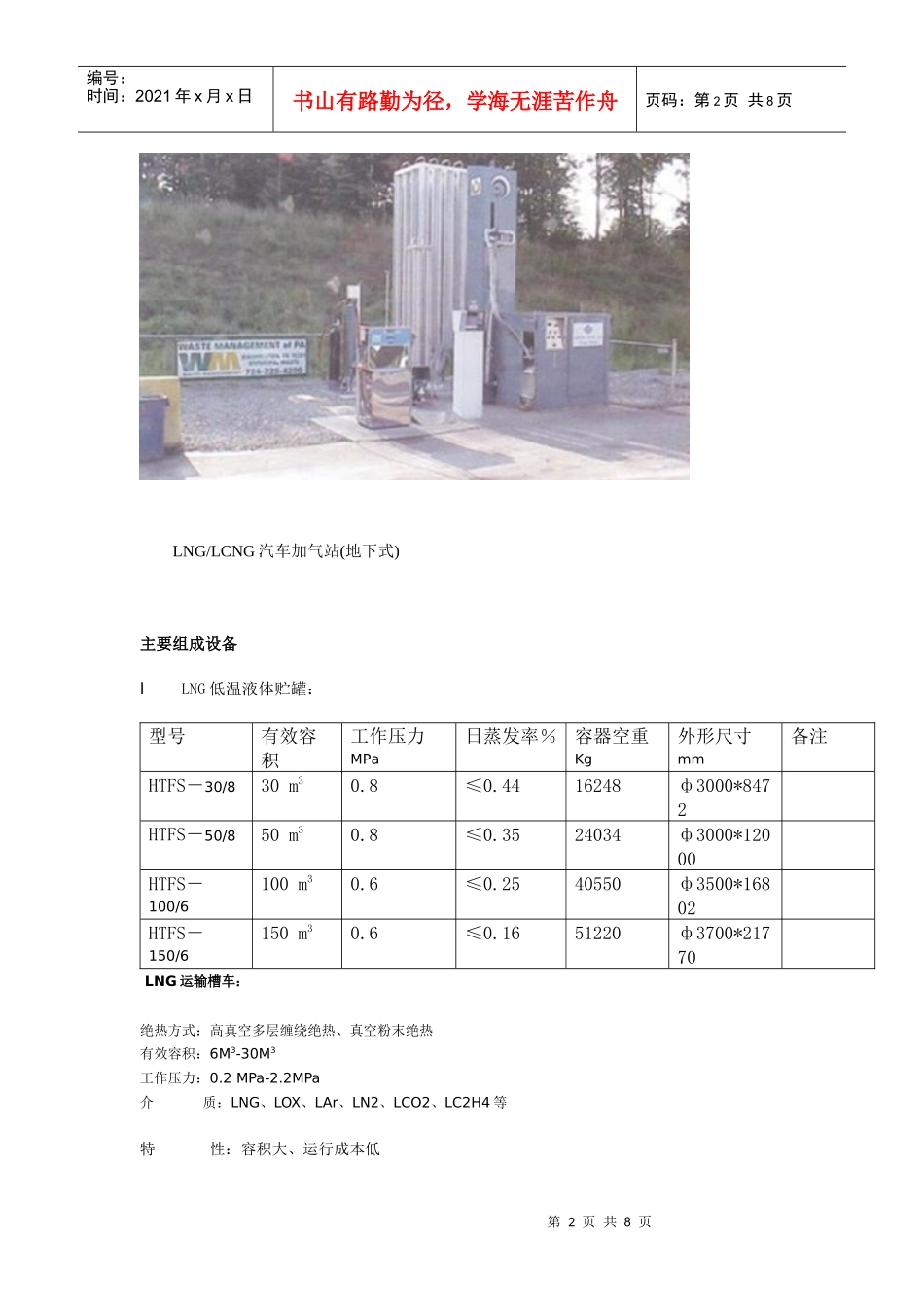

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页LNG（液化天然气）汽车加气站LNG汽车加气站建设LNG汽车加气站可根据使用要求和地区的燃气汽车的分类进行建设，可分为三大类型：LNG汽车加气站，CNG汽车加气站，LNG/CNG汽车加气站。LNG汽车加气站：主要服务对象是以LNG作为单一燃料和混合燃料的汽车。工作流程l卸车流程：从LNG液化厂用低温运输槽车将LNG运至汽车加气站，通过加气站卸车接口、真空管道、卸车泵、阀门等将LNG灌注到加气站的低温贮罐中。l调压流程：卸车后。用LNG低压泵将贮罐中的部分LNG输送到汽化器，汽化后通过气相管路返回贮罐，直到罐内压力达到设定的工作压力。加气流程：给车辆加气时，先将加注管路通过专用的LNG加液枪与汽车上的LNG贮罐相连接，控制贮罐内的压力将LNG输送到一种专业的低温潜液泵中，通过加气机来控制泵运转输送的流量，同时用LNG流量计计量出输送的液体，在控制面板上反映出质量和价格。LNG汽车加气站第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页LNG/LCNG汽车加气站(地下式)主要组成设备lLNG低温液体贮罐：型号有效容积工作压力MPa日蒸发率％容器空重Kg外形尺寸mm备注HTFS－30/830m30.8≤0.4416248ф3000*8472HTFS－50/850m30.8≤0.3524034ф3000*12000HTFS－100/6100m30.6≤0.2540550ф3500*16802HTFS－150/6150m30.6≤0.1651220ф3700*21770LNG运输槽车：绝热方式：高真空多层缠绕绝热、真空粉末绝热有效容积：6M3-30M3工作压力：0.2MPa-2.2MPa介质：LNG、LOX、LAr、LN2、LCO2、LC2H4等特性：容积大、运行成本低第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页LNG罐箱运输车20英尺、40英尺、43英尺低温液体罐式集装箱专用LNG低温液体罐式集装箱绝热方式：高真空多层缠绕绝热规格：20英尺、40英尺、43英尺有效容积：4.5M3-40M3工作压力：0.7MPa介质：LNGLNG低压离心式潜液泵：卸车、加气使用第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页LNG低压离心式潜液泵LNG卸车泵：方便于卸车和加气同时进行LNG低温流量计：对输送LNG的计量仪表。LNG加气机：LNG加气机是控制加气站系统运行的一套测控系统，它可完成从卸车流程，调压流程，加气流程，日程维护流程等所有的LNG加气站控制功能，同时具有数据记录，储存，打印，加气管理等功能。LNG空温式低压汽化器：卸车和加气时给贮罐及罐车提供增压压力使用第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页LNG空温式低压汽化器LNG卸车汽化器LNG专用加气设备：是加气站与汽车贮罐相连接的关键设备，它能在低温状态下，长时间多次使用，并保持低温和常温状态下的密封作用。CNG加气机：CNG加气机是控制加气站系统运行的一套测控系统，它可完成从卸车流程，调压流程，加气流程，日程维护流程等所有的CNG加气站控制功能，同时具有数据记录，储存，打印，加气管理等功能。LNG卸车接口：LNG运输车卸车时的连接接口装置。低温真空管路（液相管路）：是LNG汽车加气站接收和输出LNG必须的输送管道，使用真空结构能有效防止热传递，减少蒸发率。第6页共8页第5页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共8页使用环境条件：a.使用环境温度：-19℃－+50℃；b.相对湿度不大于（95±3）％，（温度为20±5℃）；c.风速：平均风速13m/s，瞬时最大风速45m/s；d.海拔高度：不大于2000m；e.能在雨、雪、雾中及夜间使用。管路通径DN25、32、40、50工作压力1.6MPa工作介质液氮（-196℃）、LNG（-162℃）介质的物化性能易燃易爆内外管材料奥氏体不锈钢0Cr18Ni9内、外管需经100%真空氦质谱仪检漏，漏率要求不得大于1×10-11Pa.m3/s内外管夹层抽真空要求封口真空度1.33×10-3Pa漏放气速率1×10-9Pa·m3/s真空寿命大于5年机械寿命30年连接方式焊接或法兰连接传热值焊接接头≯14W/m（1对）真空法兰≯38W/m（1对）直管段≯1W/mLNG气体回气增压管路（气相管路）：是...
