Project3 光电传感器应用及发展 (王杰、王典、方来红)VIP免费

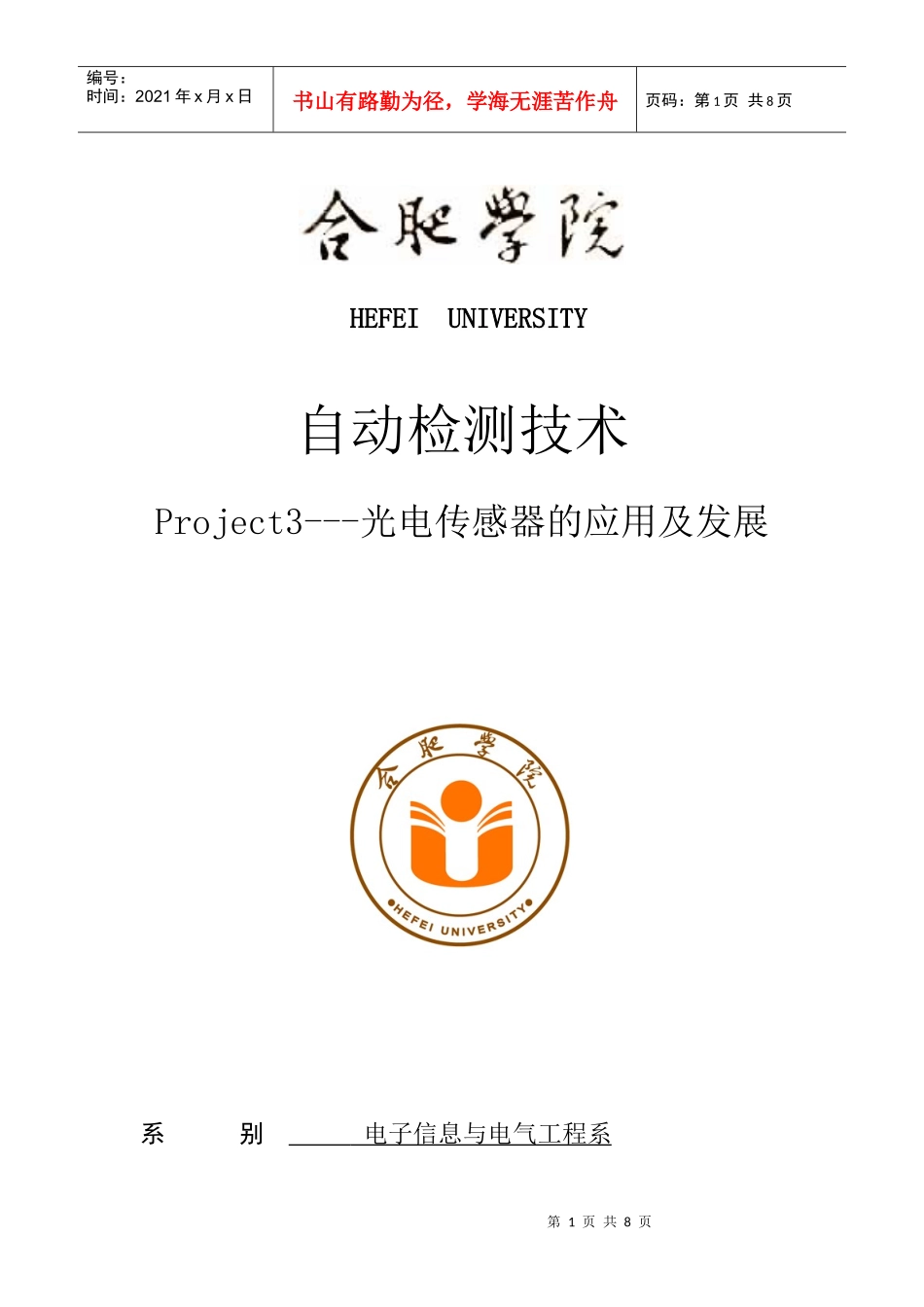

Project3 光电传感器应用及发展 (王杰、王典、方来红)_第1页
1/8

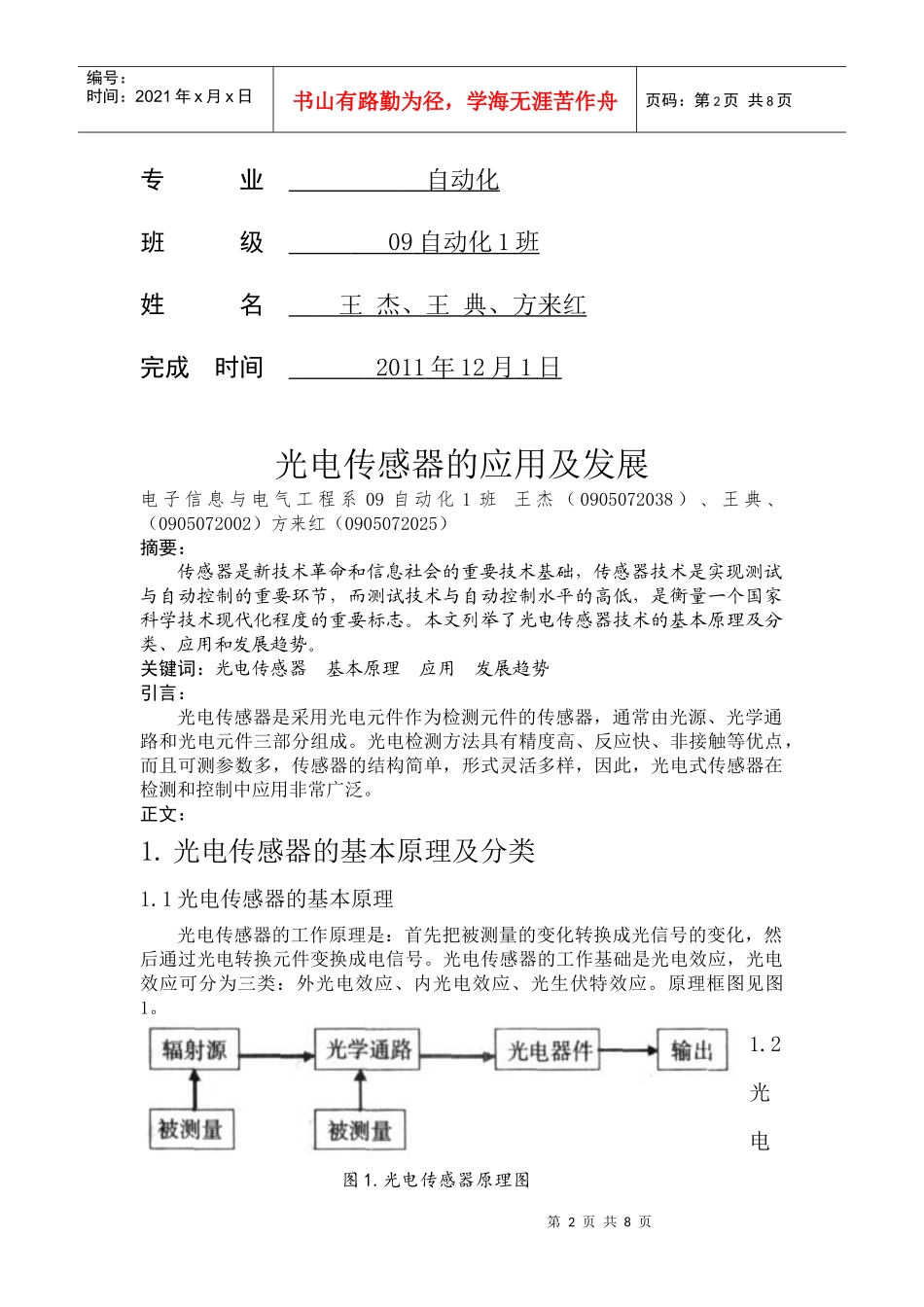

Project3 光电传感器应用及发展 (王杰、王典、方来红)_第2页
2/8

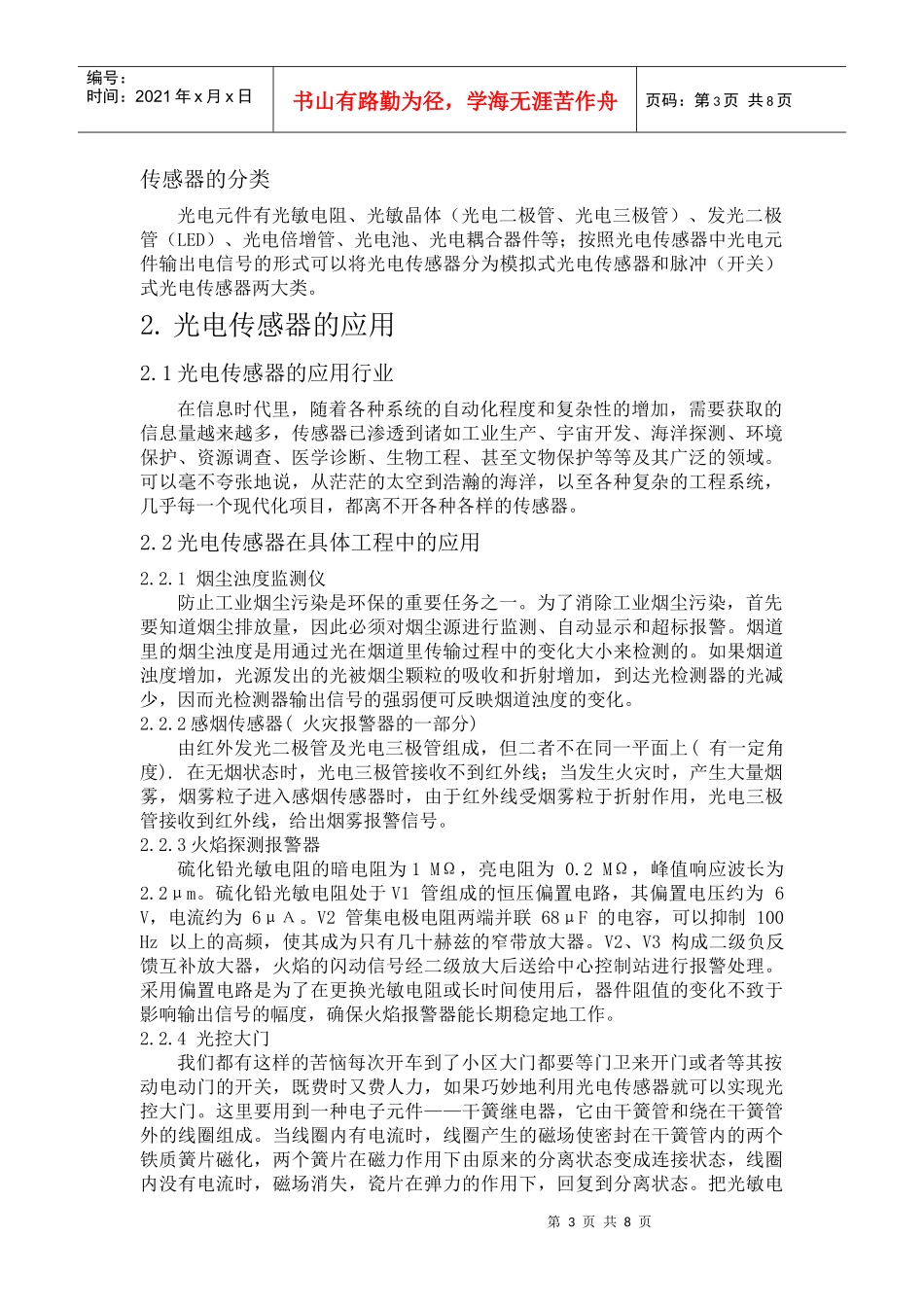

Project3 光电传感器应用及发展 (王杰、王典、方来红)_第3页
3/8
第1页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共8页HEFEIUNIVERSITY自动检测技术Project3---光电传感器的应用及发展系别电子信息与电气工程系第2页共8页第1页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共8页专业自动化班级09自动化1班姓名王杰、王典、方来红完成时间2011年12月1日光电传感器的应用及发展电子信息与电气工程系09自动化1班王杰(0905072038)、王典、(0905072002)方来红(0905072025)摘要:传感器是新技术革命和信息社会的重要技术基础,传感器技术是实现测试与自动控制的重要环节,而测试技术与自动控制水平的高低,是衡量一个国家科学技术现代化程度的重要标志。本文列举了光电传感器技术的基本原理及分类、应用和发展趋势。关键词:光电传感器基本原理应用发展趋势引言:光电传感器是采用光电元件作为检测元件的传感器,通常由光源、光学通路和光电元件三部分组成。光电检测方法具有精度高、反应快、非接触等优点,而且可测参数多,传感器的结构简单,形式灵活多样,因此,光电式传感器在检测和控制中应用非常广泛。正文:1.光电传感器的基本原理及分类1.1光电传感器的基本原理光电传感器的工作原理是:首先把被测量的变化转换成光信号的变化,然后通过光电转换元件变换成电信号。光电传感器的工作基础是光电效应,光电效应可分为三类:外光电效应、内光电效应、光生伏特效应。原理框图见图1。1.2光电图1.光电传感器原理图第3页共8页第2页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共8页传感器的分类光电元件有光敏电阻、光敏晶体(光电二极管、光电三极管)、发光二极管(LED)、光电倍增管、光电池、光电耦合器件等;按照光电传感器中光电元件输出电信号的形式可以将光电传感器分为模拟式光电传感器和脉冲(开关)式光电传感器两大类。2.光电传感器的应用2.1光电传感器的应用行业在信息时代里,随着各种系统的自动化程度和复杂性的增加,需要获取的信息量越来越多,传感器已渗透到诸如工业生产、宇宙开发、海洋探测、环境保护、资源调查、医学诊断、生物工程、甚至文物保护等等及其广泛的领域。可以毫不夸张地说,从茫茫的太空到浩瀚的海洋,以至各种复杂的工程系统,几乎每一个现代化项目,都离不开各种各样的传感器。2.2光电传感器在具体工程中的应用2.2.1烟尘浊度监测仪防止工业烟尘污染是环保的重要任务之一。为了消除工业烟尘污染,首先要知道烟尘排放量,因此必须对烟尘源进行监测、自动显示和超标报警。烟道里的烟尘浊度是用通过光在烟道里传输过程中的变化大小来检测的。如果烟道浊度增加,光源发出的光被烟尘颗粒的吸收和折射增加,到达光检测器的光减少,因而光检测器输出信号的强弱便可反映烟道浊度的变化。2.2.2感烟传感器(火灾报警器的一部分)由红外发光二极管及光电三极管组成,但二者不在同一平面上(有一定角度).在无烟状态时,光电三极管接收不到红外线;当发生火灾时,产生大量烟雾,烟雾粒子进入感烟传感器时,由于红外线受烟雾粒于折射作用,光电三极管接收到红外线,给出烟雾报警信号。2.2.3火焰探测报警器硫化铅光敏电阻的暗电阻为1MΩ,亮电阻为0.2MΩ,峰值响应波长为2.2μm。硫化铅光敏电阻处于V1管组成的恒压偏置电路,其偏置电压约为6V,电流约为6μΑ。V2管集电极电阻两端并联68μF的电容,可以抑制100Hz以上的高频,使其成为只有几十赫兹的窄带放大器。V2、V3构成二级负反馈互补放大器,火焰的闪动信号经二级放大后送给中心控制站进行报警处理。采用偏置电路是为了在更换光敏电阻或长时间使用后,器件阻值的变化不致于影响输出信号的幅度,确保火焰报警器能长期稳定地工作。2.2.4光控大门我们都有这样的苦恼每次开车到了小区大门都要等门卫来开门或者等其按动电动门的开关,既费时又费人力,如果巧妙地利用光电传感器就可以实现光控大门。这里要用到一种电子元件——干簧继电器,它由干簧管和绕在干簧管外的线圈组成。当线圈内有电流时,线圈产生的磁场使密封在干簧管内的两个铁质簧片磁化,两个簧片在磁力作用下由原来的分离状...
