植保机械通用试验方法VIP免费

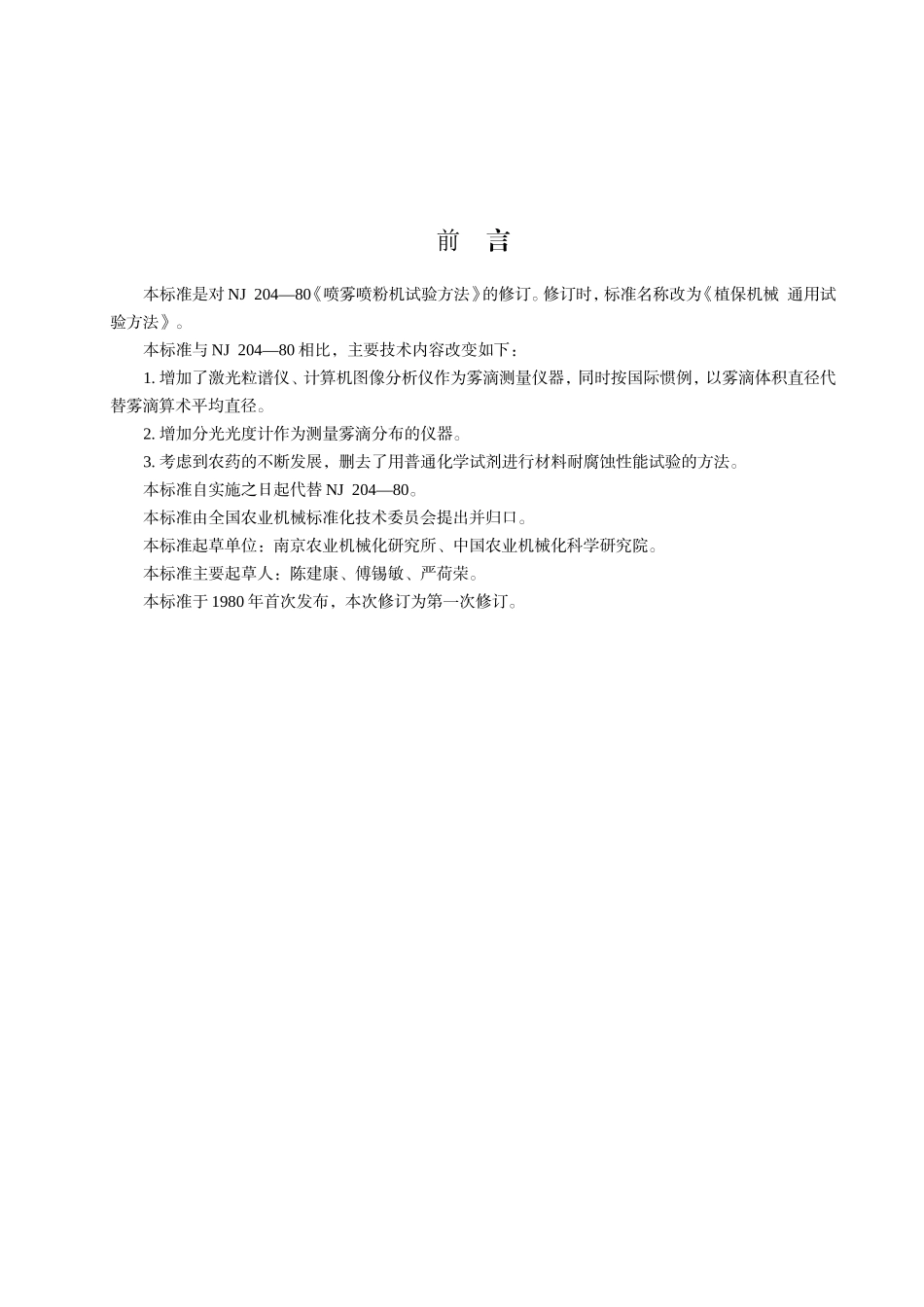

前言本标准是对NJ204—80《喷雾喷粉机试验方法》的修订。修订时，标准名称改为《植保机械通用试验方法》。本标准与NJ204—80相比，主要技术内容改变如下：1.增加了激光粒谱仪、计算机图像分析仪作为雾滴测量仪器，同时按国际惯例，以雾滴体积直径代替雾滴算术平均直径。2.增加分光光度计作为测量雾滴分布的仪器。3.考虑到农药的不断发展，删去了用普通化学试剂进行材料耐腐蚀性能试验的方法。本标准自实施之日起代替NJ204—80。本标准由全国农业机械标准化技术委员会提出并归口。本标准起草单位：南京农业机械化研究所、中国农业机械化科学研究院。本标准主要起草人：陈建康、傅锡敏、严荷荣。本标准于1980年首次发布，本次修订为第一次修订。1范围本标准规定了植物保护机械的性能试验和生产试验的通用试验方法。本标准适用于喷雾、喷粉机具及其部件的试验。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T1236—1985通风机空气动力性能试验方法GB/T3216—1989离心泵、混流泵、轴流泵和旋涡泵试验方法JB/T6664.3—1993自吸泵自吸性能试验方法3试验条件3.1凡喷雾、喷粉机具“试验大纲”或“技术条件”中规定的试验项目，应参照本标准的方法进行。3.2试验用设备、仪器、仪表应定期进行检定、标定或校正。试验时，所有测量仪器、仪表应在计量部门或有关部门检定（或校正）合格的有效期限内。3.3除另有规定外，性能试验是在产品技术条件或使用说明书所规定的额定工况下进行。3.4田间生产试验用介质，必须是按农业生产防治要求稀释后的农药液剂或粉剂。发动机试验时用燃油、润滑油应符合其使用说明书要求。3.5当用陶土粉作喷粉试验时，陶土粉含水率应小于4%，应能通过200目标准筛，无杂物，无结块。3.6性能试验用常温清水，常温指0℃~40℃范围，清水的单位体积质量可视为1kg/L。4试验方法4.1水平射程、喷幅、垂直射程的测定4.1.1测定风送喷雾时，在室内进行。喷射部件按实际使用高度和能达到最大射程或喷幅的角度配置，用风速仪测其喷气状态下，气流达到2m/s流速的最远边界到喷口的水平距离即为水平射程，与射程相垂直方向的最大距离即为喷幅。重复三次。测定结果记入表1。4.1.2测定液力喷雾的水平射程或喷幅时，在室内或室外零级风的环境中进行。喷射部件按实际使用高度和能达到最大射程或喷幅的角度配置，将方型杯式雾滴承接器（上口面积为10cm×10cm）置于射程或喷幅的估计区间，喷雾2~3min，计算每分钟每平方厘米面积上的喷雾量。凡喷雾量等于0.04m/（min·cm2）的最远边界到喷嘴的水平距离即为水平射程，与射程相垂直方向的最大距离即为喷幅。重国家机械工业局Error:Referencesourcenotfound批准中华人民共和国机械行业标准植保机械通用试验方法Equipmentforcropprotection—GeneraltestmethodsERROR:REFERENCESOURCENOTFOUND代替NJ204—80Error:Referencesourcenotfound实施复三次。测定结果记入表1。4.1.3测定薄膜管喷粉时，在室外进行。水平射程以薄膜管两端孔均匀出粉的工作长度确定。4.1.4垂直射程在室内或室外零级风情况下进行测试，但不应在易于产生强上升气流的高建筑群内进行。测定连续稳定的流束顶端距喷口高度，重复三次，测定结果记入表1。4.1.5喷杆喷雾机喷幅测定试验时，喷雾机上的喷头离地高度500mm，在额定工作压力时，进行喷雾，测量喷头喷洒到地面上的药液实际幅宽，如图1所示。测定结果记入表2。图1喷杆喷雾机喷幅测定示意图4.2雾滴直径测定4.2.1雾滴直径的激光粒谱仪测定a)定期校正激光束对探测靶的同心度，使得靶心的信号达到最大值，每次测量前都应测量光背景值。b)测量雾流粒径时，应确保激光束通过雾流的被测部位。如雾流宽度较大则应采取束流措施，使通过激光束的雾流宽度在100~300mm之间。4.2.2水剂雾滴的油盘法测定a)测定远程（或宽幅）雾流的雾滴直径，在空气相对湿度不小于80%的环境中进行。在直径为50mm的取样皿底部均匀涂布一层凡士林，加温化匀，再加入10号车用机油，厚度2~3mm，置于高15cm的撑架上。取...
